スレーブ監視

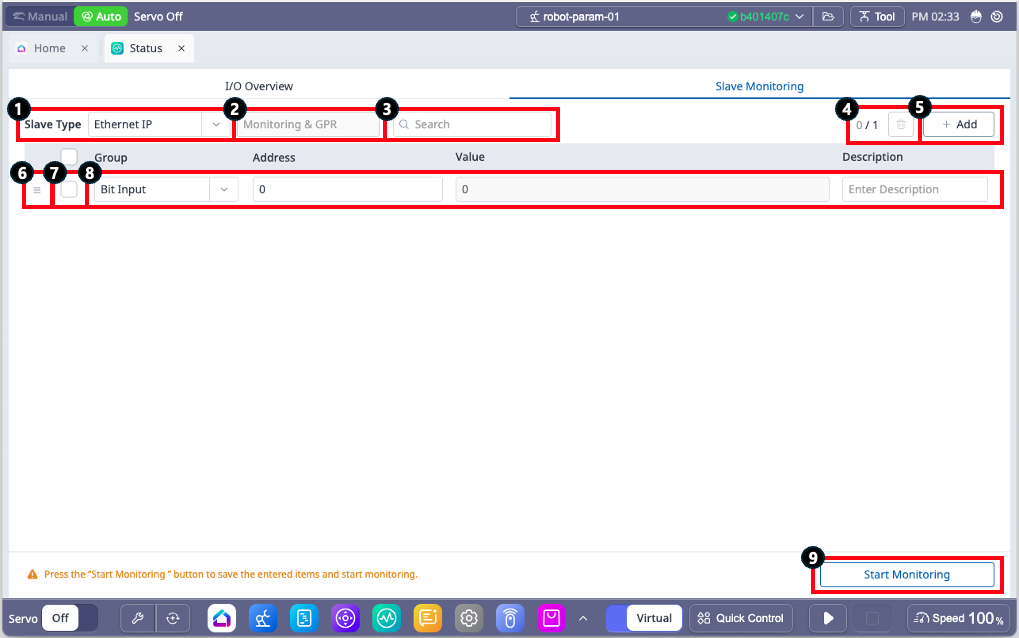

スレーブ監視画面のレイアウト

Unknown Attachment

	項目	説明
1	スレーブタイプ	モニタリングの通信方法を変更します。 Modbus、Ethernet IP、またはProfinetのいずれかを選択できます。
2	Ethernetアダプタタイプ	現在設定されているEthernet IPのアダプタタイプを確認します。この項目は、スレーブタイプがEthernet IPに設定されている場合にのみ表示されます。設定は、設定モジュールのPLCメニューで設定できます。
3	検索	検索レジスタのデータを監視しています。入力した値を含む値と説明が検索対象になります。
4	モニタリングデータの削除	チェックボックスをオンにしてデータを削除します。左側の数値には、現在選択されているデータの数と合計データの数が表示されます。
5	モニタリングデータの追加	モニタリングデータを追加します。最大1,000個のエントリを追加できます。
6	リオーダ	データの順序を変更するボタンボタンを押したままドラッグすると、データの順序が変更されます。
7	チェックボックス	削除するデータを選択します。
8	データ設定	モニタリングデータのグループ、アドレス、説明、および表示方法を設定します。 Modbusの場合グループ：ホールドレジスタ(Holding Register)またはコイル(Coil)のどちらであるかを選択します。住所 : 監視するGPRアドレスを入力します。値：監視対象の値の出力タイプを選択し、確認します。説明 : 追加されたモニタリングデータに説明を追加します。 Ethernet IPおよびProfinet用グループ：GPRグループを選択します。 Ethernet IPの場合、設定モジュールのPLCモードで設定されているアダプタタイプによって選択可能なモードが変わります。 Profinetの場合、メニューはMonitoring & GPRに基づいて固定されています。住所 : 監視するGPRアドレスを入力します。値：モニタリング値を確認します。説明 : 追加されたモニタリングデータに説明を追加します。
9	モニタリングの開始/停止	このボタンを使用すると、監視プロセスを開始または停止できます。監視が開始されると、スレーブタイプ、検索ボックス、説明以外のすべてのフィールドが無効になります。 [Stop Monitoring] ボタンをクリックした場合、 [I/O Overview]へのナビゲーションが発生した場合、またはステータスモジュールが閉じた場合、監視は終了します。スレーブタイプの監視データがない場合、またはEthernet IPのアダプタタイプの変更により無効なデータが存在する場合は、監視を開始できません。
