Posizioni e condizioni di misura

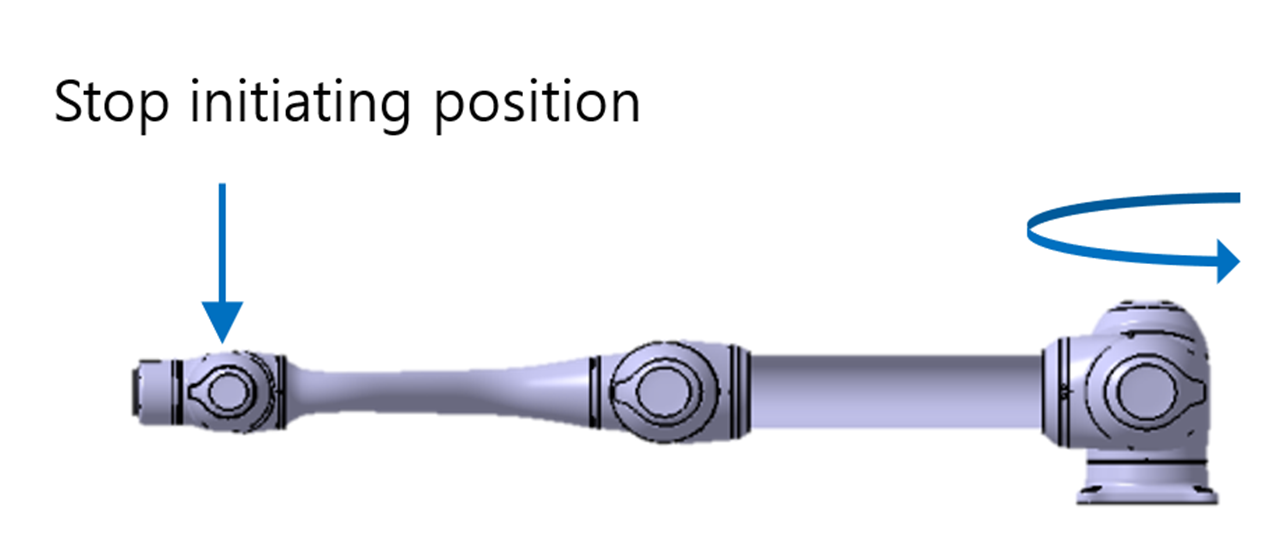

La misurazione del Giunto 1 viene effettuata con l'asse di rotazione perpendicolare al terreno durante il movimento orizzontale.

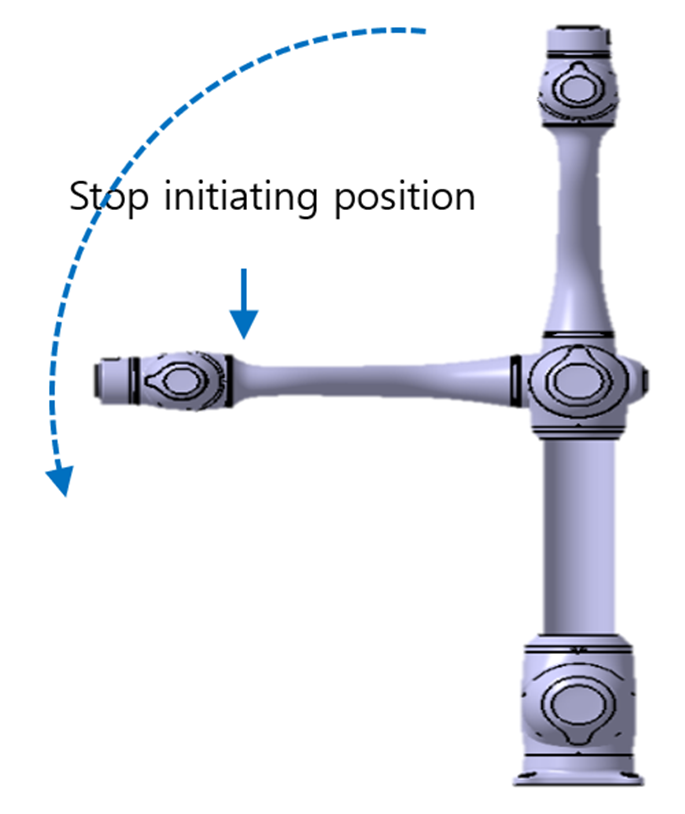

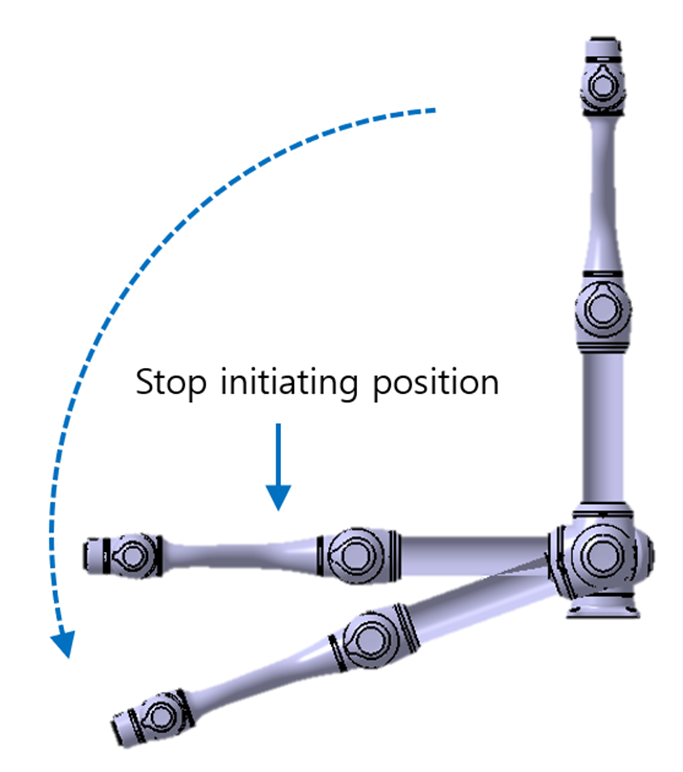

Le misurazioni del Giunto 2 e del Giunto 3 vengono effettuate con l'asse di rotazione parallelo al terreno e quando il robot viene arrestato durante un movimento verso il basso verticale rispetto al terreno.

Nota

Le misurazioni sono il risultato del caso peggiore. La misura può variare a secondo delle circostanze

Posizione per il 33%, 66%e il 100% di estensione



Giunto 1

Giunto 2

Giunto 3

Estensione 100%

Categoria di arresto 0







Estensione 33%

Categoria di arresto 1







-

Estensione 66%

Categoria di arresto 1







-

Estensione 100%

Categoria di arresto 1







posizione all'inizio dell'arresto e della misurazione dell'angolo(
)


Posizione all'inizio dell'arresto

Angolo misurato

Giunto1




Nessuno slittamento,

Giunto2





Giunto3
