Collegamento della centralina di comando e dello Smart Pendant

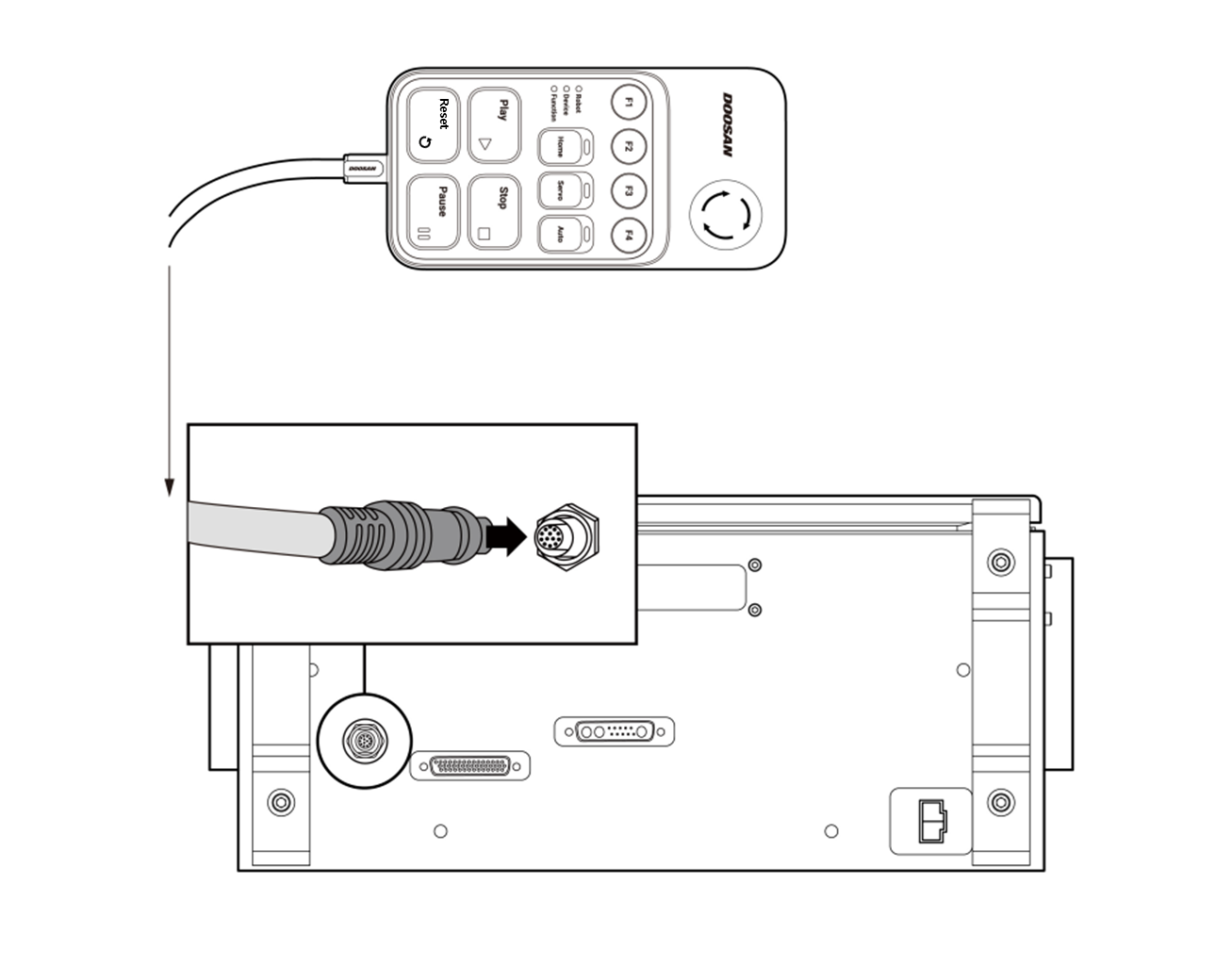

Collegare il cavo dello Smart Pendant al connettore della centralina di comando corrispondente e installare un bloccaggio a vite ruotandolo in senso orario per evitare che il cavo si allenti.

Avvertimento

  • Se l'impostazione (Sezione Switch di impostazione del pulsante d'arresto di emergenza) dello switch del pulsante d'arresto di emergenza è diversa dalla configurazione reale, il pulsante d'arresto di emergenza potrebbe non funzionare e causare lesioni all'utente in una situazione di emergenza, verificare pertanto le condizioni di impostazione e il corretto funzionamento del pulsante d'arresto di emergenza.

Attenzione

  • Verificare che i piedini dell'estremità del cavo non siano danneggiati o piegati prima di procedere al collegamento del cavo stesso.
  • Se lo Smart Pendant viene utilizzato appendendolo alla parete o sulla centralina di comando, prestare attenzione a non inciampare sui cavi di collegamento.
  • Evitare con cura che la centralina di comando, lo Smart Pendant e il cavo vengano a contatto con acqua.
  • Non installare la centralina di comando e lo Smart Pendant in ambiente polveroso o umido.
  • La centralina di comando e lo Smart Pendant non devono essere esposti a condizioni di polvere di categoria superiore a IP20. Prestare particolare attenzione in ambienti con presenza di polveri conduttive.
  • Verificare che il raggio di curvatura del cavo dello Smart Pendant sia superiore a quello minimo prescritto (120 mm).

Nota

  • Durante la configurazione del sistema, si consiglia di installare un riduttore di rumore per evitare gli effetti provocati dalla rumorosità tra i dispositivi e il malfunzionamento del sistema.

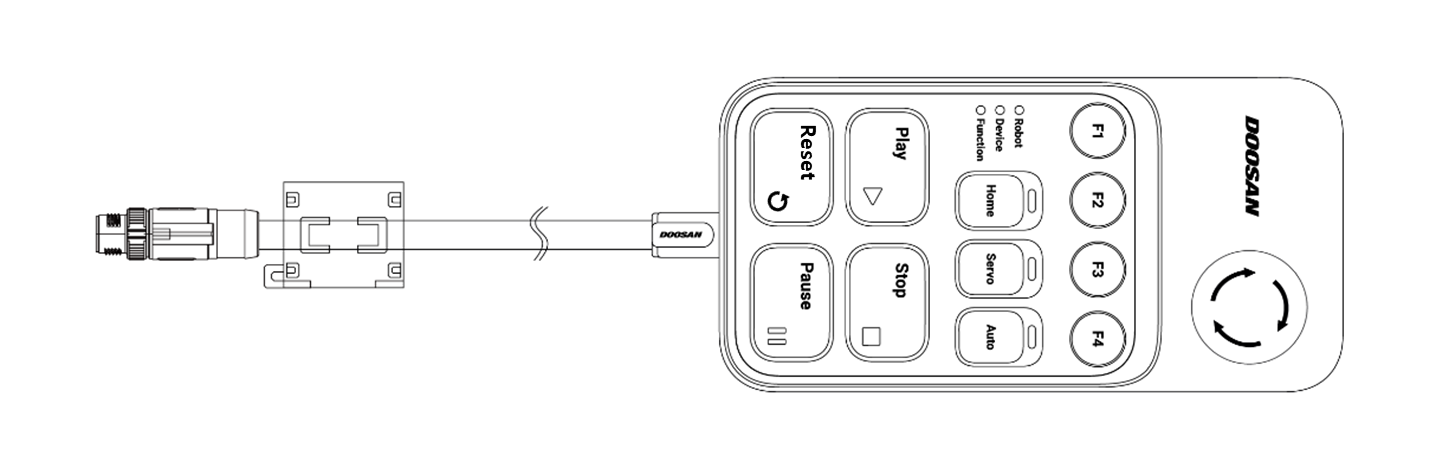

  • Se lo Smart Pendant risente del rumore generato dalle onde elettromagnetiche, è necessario installare un nucleo di ferrite per garantirne il normale funzionamento. La configurazione di installazione è la seguente:
