Switch di impostazione del pulsante d'arresto di emergenza
Configurare il DIP switch su Case in base ai componenti e a quelli aggiuntivi prima di collegare e mettere in funzione il prodotto. Se l'impostazione non è configurata in base alla guida, il robot non funzionerà correttamente.

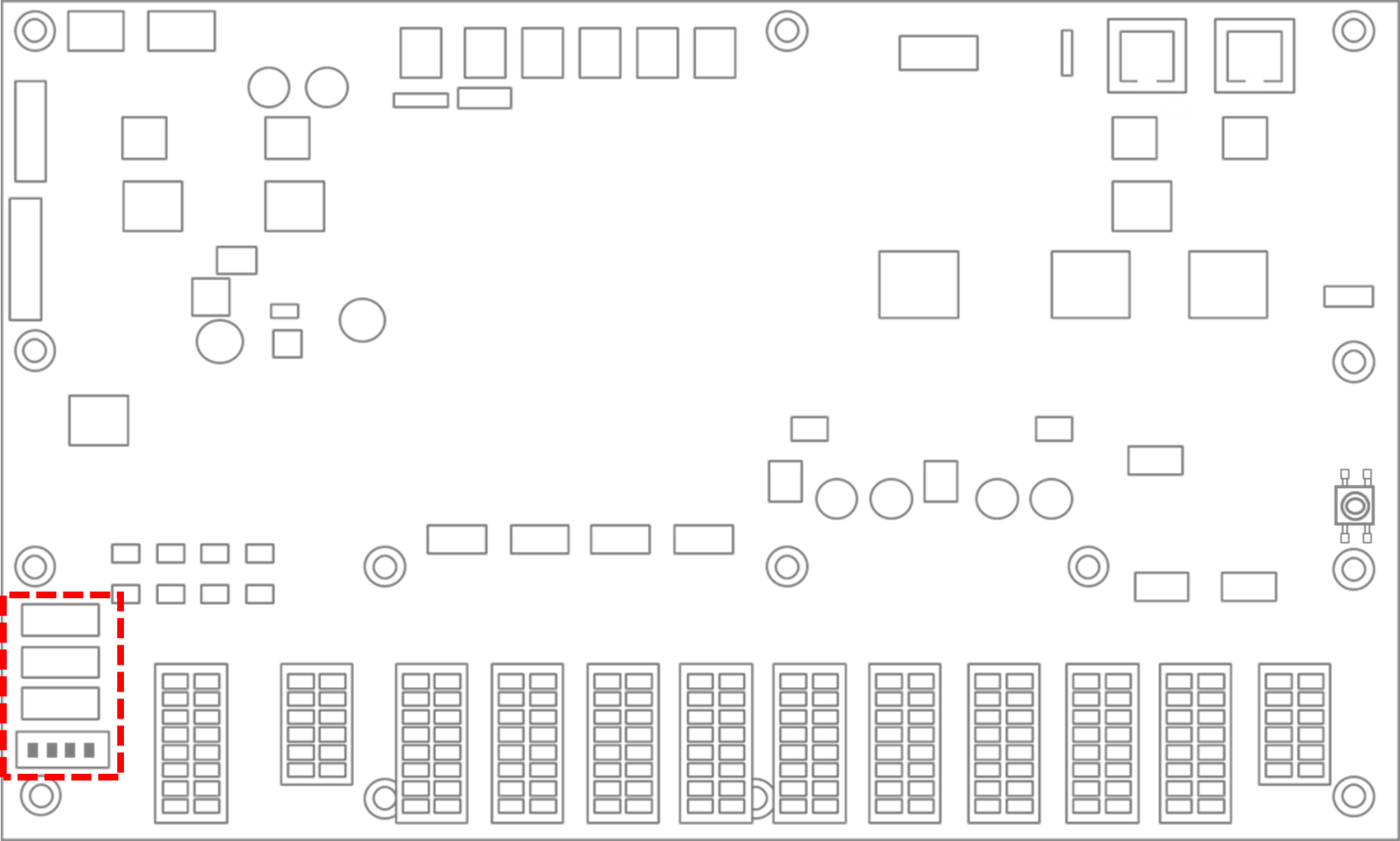

Lo switch del pulsante d'arresto di emergenza si trova nell'angolo inferiore sinistro della scheda all'interno dello sportello della centralina di comando (vedere sotto).
Configurare l'impostazione in base ai componenti come indicato di seguito. Al ricevimento, l'impostazione è configurata come Case 1.
| Case | Se usare o meno | Impostazioni |
|---|---|---|

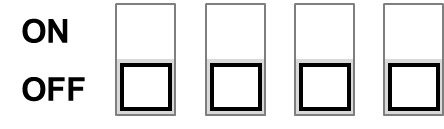

1 | 1. Teach pendant(O), Smart Pendant(O) |
|

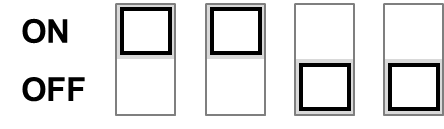

2 | 1. Smart Pendant(O), Teach pendant(X) |
|

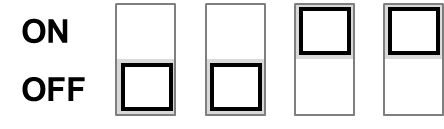

3 | Teach pendant(O), Smart Pendant(X), |
|
Avvertimento
Se l'impostazione dello switch del pulsante d'arresto di emergenza è diversa dalla configurazione reale, il pulsante d'arresto di emergenza potrebbe non funzionare e causare lesioni all'utente in una situazione di emergenza, verificare pertanto le condizioni di impostazione e il corretto funzionamento del pulsante d'arresto di emergenza.
