Centralina di accensione

OBBLIGATORIO FACILE 3 MIN

Nel caso della serie A, il sistema può essere acceso solo dopo aver configurato l'interruttore di impostazione del pulsante di arresto di emergenza. Per ulteriori informazioni, fare riferimento Switch di impostazione del pulsante d'arresto di emergenzaa .

  • Nel caso della serie A, il teach pendant non viene acceso se l'interruttore di impostazione dell'arresto di emergenza non è configurato o se è presente un ingresso del segnale i/o di emergenza su Safety i/o .

L'interruttore di alimentazione del controller si trova nella parte inferiore del controller.

  1.  Premere l'interruttore di alimentazione nella parte inferiore del controller. Il sistema è alimentato con robot, controller, teach pendant e Smart pendant.

  2. Tenere premuto il pulsante di accensione (Fig. 2) fino all'accensione dello schermo del teach pendant. Il LED del teach pendant (Fig. 1) e LED a flangia (Fig. 3) lampeggia in rosso finché il controller del robot non si connette alla rete.



  3. Per ulteriori informazioni sulle apparecchiature diverse dal teach pendant, fare riferimento Accensione/Spegnimento del sistemaalla .


Nota

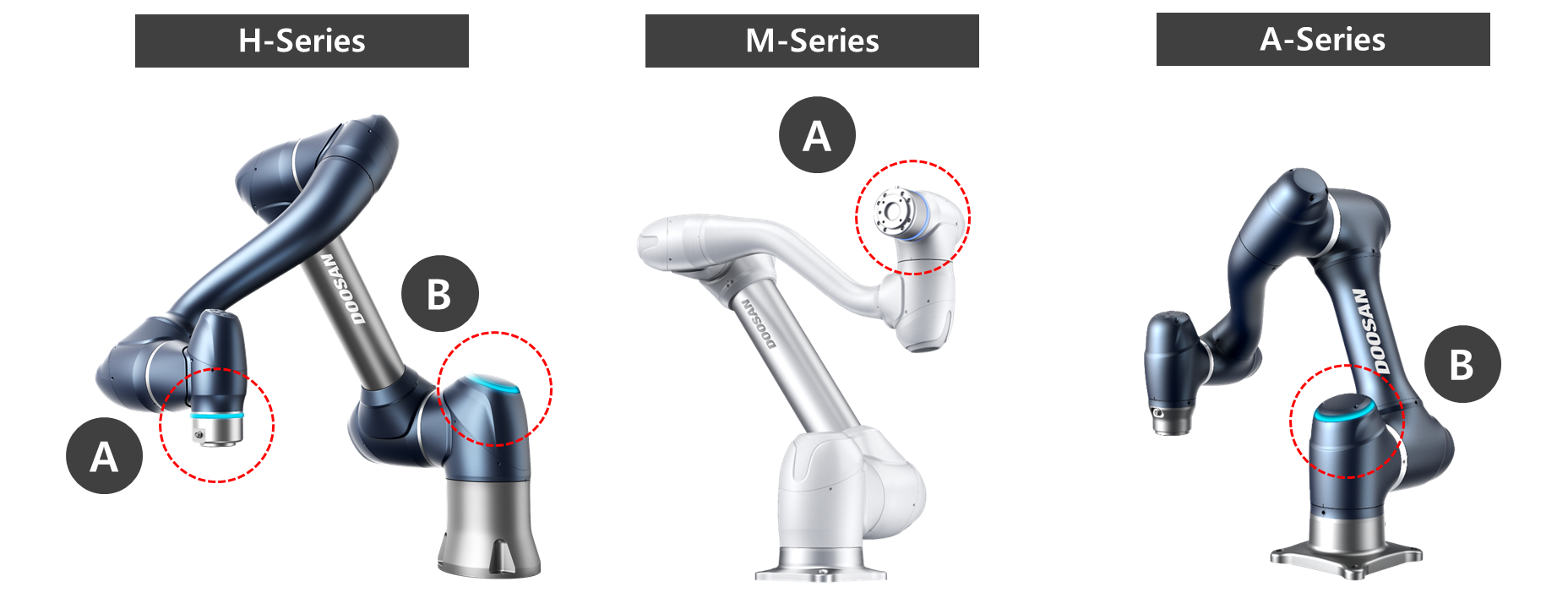

Le posizioni dei LED di ciascuna serie di robot Doosan Robotics sono le seguenti:

  • R: LED flangia
  • B: LED AXIS 1
