Collegare il cavo al controller

Obbligatorio   FACILE   1 min

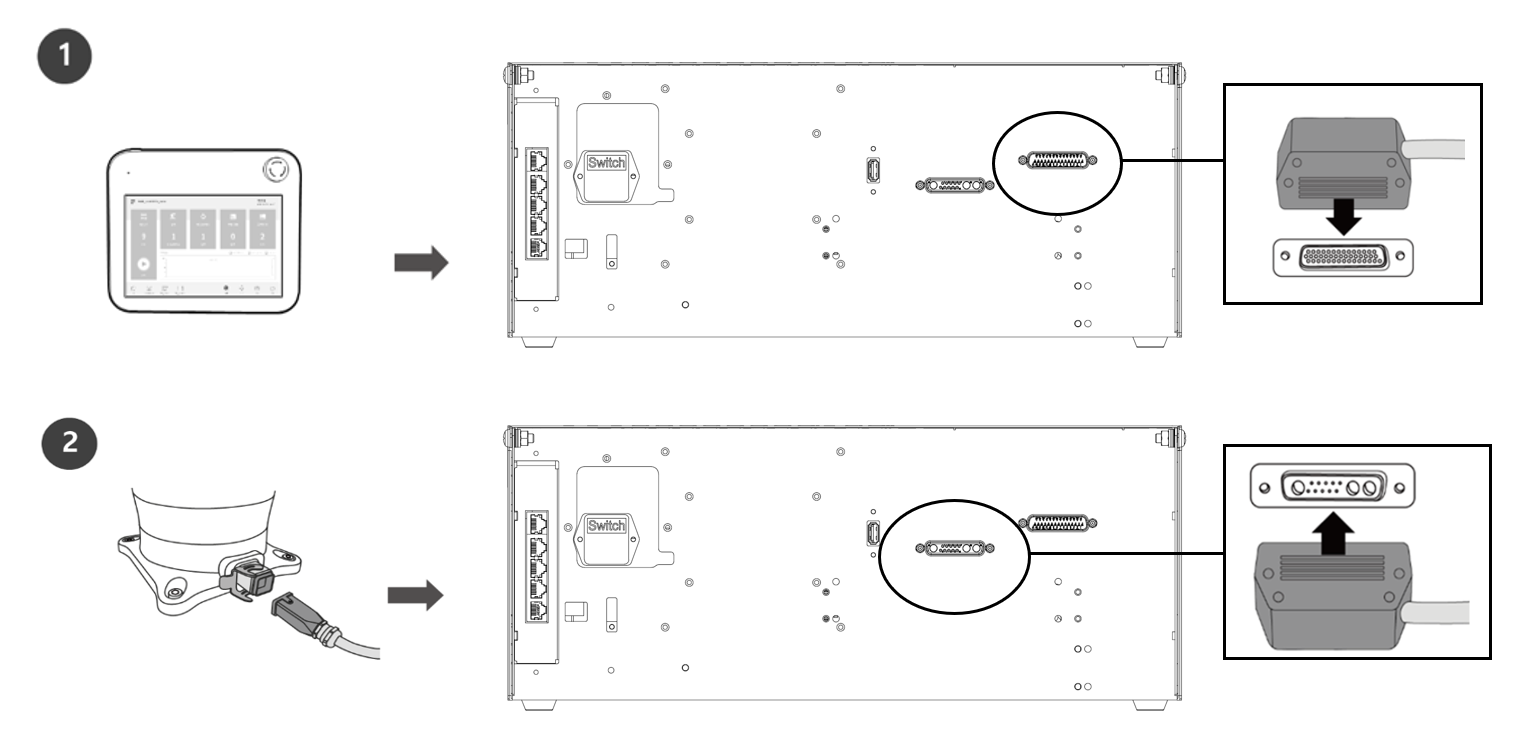

Collegare il teach pendant e il cavo del robot alla centralina.

  1. Spingere il cavo del teach pendant nel connettore della centralina corrispondente fino a udire uno scatto. In questo modo si evita che il cavo si allenti.

  2. Spingere l'estremità opposta del cavo del robot nel connettore del controller corrispondente fino a udire uno scatto per evitare che il cavo si allenti.





Attenzione

  • Prima di collegare il cavo, accertarsi che i pin sull'estremità del cavo non siano danneggiati o piegati.

  • Se il rumore generato dalle onde elettromagnetiche causa problemi, è necessario installare un nucleo di ferrite per garantire il normale funzionamento. Per ulteriori informazioni sulla posizione di installazione del nucleo in ferrite, fare riferimento a quanto segue:
