Nomi e funzioni


Manipolatore

Nomi delle parti


No

Nome

No

Nome

1

Base

6

J4

2

J1

7

Link2

3

J2

8

J5

4

Link1

9

J6

5

J3

10

Flangia dell'attrezzo

Caratteristiche principali




No

Elemento

Descrizione

1

Cabina di pilotaggio

Pulsanti di funzionamento [opzionali] per l'apprendimento e il funzionamento diretti

2

Flangia dell'attrezzo

Area di installazione degli attrezzi.

3

LED flangia

Visualizza lo stato del robot con colori diversi. Per ulteriori informazioni sullo stato del robot, fare riferimento a Colore LED di stato e flangia per ciascuna modalità.

Versione: Serie H.

La serie H è dotata di un LED aggiuntivo su 1 asse che indica lo stesso stato e colore.


4

I/o flangia

Porta i/o per il controllo dell'utensile.
(Ingresso digitale 3 canali, uscita 3 canali)

5

Connettore

Utilizzato per l'alimentazione e la comunicazione del robot.

Centralina



No

Elemento

Descrizione

1

Terminale di collegamento i/o (interno)

Può essere collegato con controller o periferiche di altri robot.

2

Terminale di connessione di rete

Utilizzato per il collegamento al terminale di connessione di rete all'interno del controller per l'utilizzo di computer portatili, dispositivi TCP/IP e apparecchiature Modbus.

3

Terminale/interruttore di collegamento alimentazione

Utilizzato per collegare l'alimentazione di rete del controller per accenderlo o spegnerlo.

Per ulteriori informazioni, fare riferimento a Accendere/spegnere il sistema.

4

Terminale di collegamento USB

Consente di memorizzare i registri creati mentre il robot è in funzione nell'archiviazione USB o di esportare e importare attività.

5

Terminale di collegamento del cavo manipolatore

Utilizzato per collegare il cavo del manipolatore al controller.

6

Terminale di collegamento del cavo del teach pendant

Utilizzato per collegare il cavo del teach pendant alla centralina.


Nota
  • Se si sceglie un controller opzionale, consultare il manuale dell'utente in appendice per effettuare il collegamento prima dell'uso.

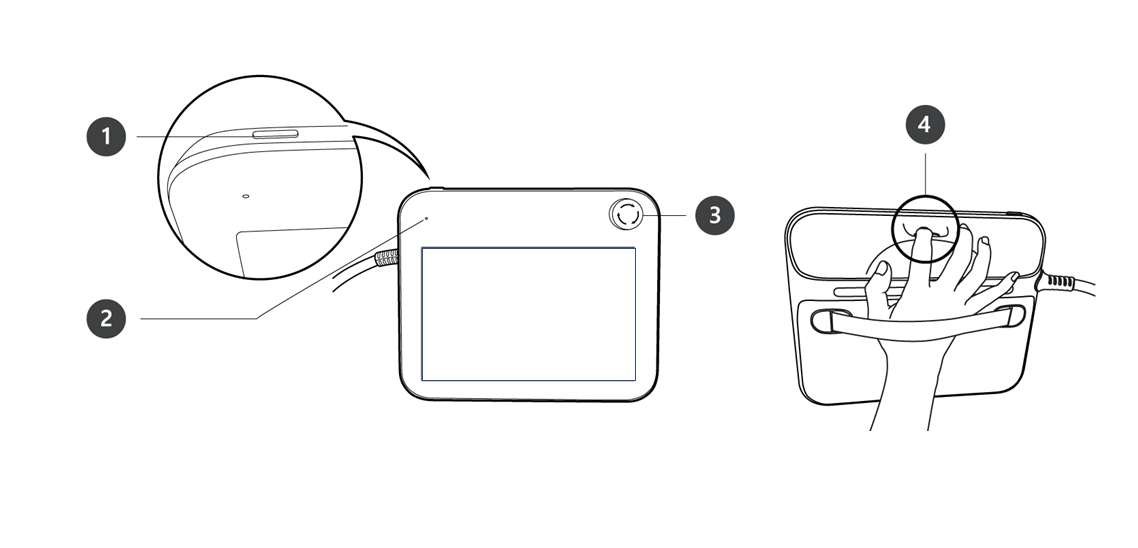

Teach pendant



No

Elemento

Descrizione

1

Pulsante di accensione

Utilizzato per ATTIVARE/disattivare l'alimentazione principale del teach pendant.

Per ulteriori informazioni, fare riferimento a Accendere/spegnere il sistema.

2

LED di alimentazione

Si ACCENDE quando viene fornita alimentazione.

3

Pulsante di arresto di emergenza

In caso di emergenza, premere il pulsante per arrestare il funzionamento del robot.

4

Pulsante di guida manuale

Tenere premuto il pulsante per spostare liberamente il robot nella posizione desiderata.


Nota
  • Se il teach pendant deve essere protetto e montato durante il funzionamento, il coperchio morbido fornito da noi lo rende più sicuro e facile da usare.
