Csatlakoztassa a tápellátást a vezérlőhöz
KÖTELEZŐ EGYSZERŰ 1 PERC

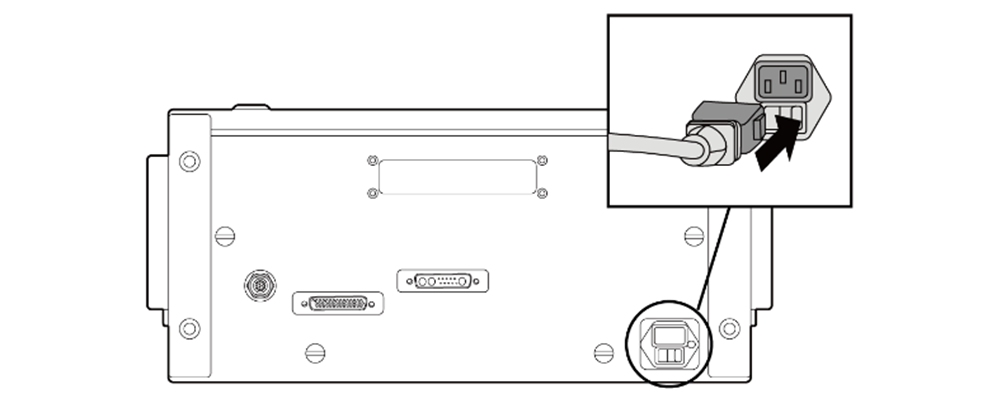

A vezérlő tápellátásához csatlakoztassa a vezérlődoboz tápkábelét egy szabványos IEC hálózati aljzathoz.
- A tápkábel csatlakoztatása után ellenőrizze, hogy a robot megfelelően földelt-e (elektromos testcsatlakozás).
- A rendszer összes berendezésének közös földelését a vezérlő belsejében lévő föld jelhez kapcsolódó, fel nem használt csavarokkal kell kialakítani. A földelővezetéknek meg kell felelnie a rendszer maximális áramerősségének.
- További információkért lásd A vezérlő áramellátása: .
A tápegységnek meg kell felelnie a minimális követelményeknek, például a földelésnek és a megszakítóknak. A mellékelt AC-vezérlő elektromos jellemzői a következők:
Paraméter | Műszaki adatok |
|---|---|
Bemeneti feszültség | 100–240 V AC |
Bemeneti tápfeszültség biztosítéka ( 100 V esetén) | 15 A |
Bemeneti frekvencia | 47–63 Hz |
Az opcionális vezérlőre vonatkozó információkat lásd a következő függelékben.
