A vezérlő áramellátása

A vezérlő árammal való ellátása érdekében szabványos IEC hálózati csatlakozóaljzathoz csatlakoztassa a vezérlő tápkábelét.

  • Szabványos tápdugasszal ellátott tápkábelt használjon, amely talál az illető országban használt csatlakozóaljzathoz.

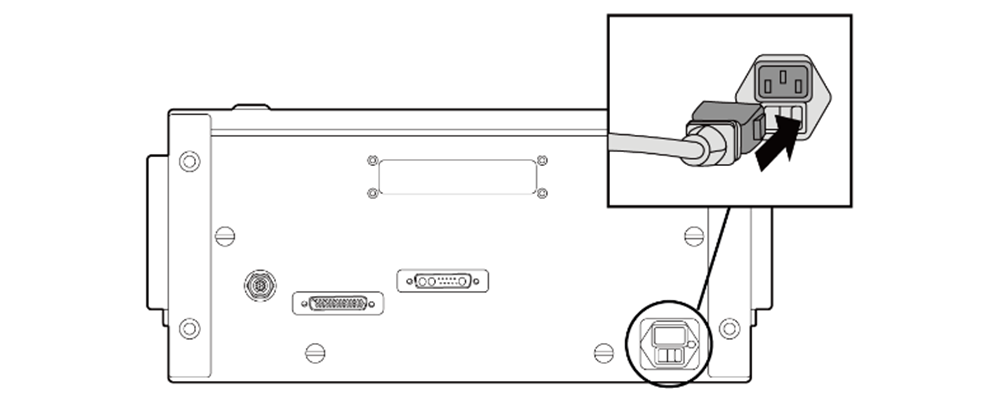

  • Nyomja be teljesen a dugaszt a vezérlő megfelelő csatlakozójába, amíg kattanást nem hall, nehogy meglazuljon a kábel. A vezérlőhöz szabványos IEC C14-es dugaszt és megfelelő IEC C13-as csatlakozózsinórt (lásd alább) csatlakoztasson.


Figyelem

  • A tápkábel csatlakoztatása után győződjön meg, hogy a robot megfelelő földelést hozott létre (elektronikus földelővezeték). Közös földelést hozzon létre a rendszer összes berendezése számára a vezérlőn belüli földelési jelhez tartozó nem használt csavarral. A földelővezetőnek eleget kell tennie a rendszer maximális névleges áram értékeinek.
  • A vezérlő bemenőteljesítményét megszakítóval védje.
  • Ne módosítsa vagy hosszabbítsa meg a tápkábelt. Ez tüzet vagy vezérlő-meghibásodást okozhat.
  • Mielőtt bekapcsolja a vezérlőt, győződjön meg, hogy minden kábel megfelelően csatlakoztatva van. Mindig a termékcsomaghoz mellékelt eredeti kábelt használja.


Megjegyzés

  • A rendszer konfigurálásakor ajánlott olyan tápkapcsolót felszerelni, amely a rendszer összes eszközének áramellátását egyszerre kapcsolja ki.
  • A tápegységnek eleget kell tennie a minimális követelményeknek a földelést és megszakítókat illetően. Az elektromos specifikációk a következők: (Ha opcionális vezérlőt választott, ellenőrizze a függelékben az utasításokat.
  • Ha a bemenőfeszültség kisebb mint 180 V, a robot elmozdulása korlátozott lehet a terhelésnek és mozgásnak megfelelően.

Paraméter

Specifikáció

Input Voltage

100 – 240 VAC

Input Power Fuse (@100-240V)

15 A

Input Frequency

47 – 63 Hz
