Vigyázat
-
A Doosan Robotics nem vállal felelősséget az emelőberendezés használata során bekövetkező károkért.
-
Ha a robotot csomagolóanyagokkal csomagolják, tárolja a robotot száraz helyen. Ha a robotot magas páratartalmú helyen tárolják, kondenzáció léphet fel, ami robotot eredményez
-
A robot áthelyezésekor gondosan mérlegelje a súlyt, és megfelelő számú ember tartsa a robot rudazatát és alapját.
-
A vezérlő áthelyezésekor tartsa a fogantyút a doboz oldalán.
-
A robot vagy a vezérlő szállításakor ügyeljen a megfelelő testtartásra. Ennek elmulasztása hátsérülést vagy egyéb fizikai sérülést okozhat.
-
Ha a robotot emelőberendezéssel szállítja, ügyeljen arra, hogy betartsa az összes vonatkozó nemzeti és regionális előírást.
-
A Doosan Robotics nem vállal felelősséget a szállítás során bekövetkező károkért vagy veszteségekért, ezért ügyeljen arra, hogy a robotot biztonságosan szállítsa a felhasználói kézikönyv szerint.
Gyors útmutató
Köszönjük, hogy ezt a Doosan Robotics terméket választotta.
Ez az útmutató a P-sorozatú robot biztonságos áthelyezéséhez és telepítéséhez szükséges három kezelési módszerhez szükséges minimális mennyiségű információt tartalmazza. A robot kezelése során kövesse az útmutatóban található utasításokat.
-
Ha a robotot át kell helyezni, ügyeljen arra, hogy az eredeti szállításhoz mellékelt csomagolóanyagokat használja. Ehhez tárolja a csomagolóanyagokat és a töltelékeket száraz, hűvös helyen.
-
Az ipari robotokat a munkahelyi biztonsági és egészségvédelmi szabvány bejelentésében meghatározott ellenőrzési szabványok és biztonsági ellenőrzés (ha a robot ellenőrzés alatt áll) gondos figyelembevételével kell felszerelni.
-
A robot daruval, emelővel vagy kézi emelővel szállítható, és ha daruval emeli fel a robotot, ügyeljen arra, hogy megfeleljen a joghatóság területén vagy országában érvényes előírásoknak.
-
Használja a csomagoló testhelyzetet a robot telepítéséhez és áthelyezéséhez.
-
Győződjön meg arról, hogy az összes standard és kiegészítő (opcionális) alkatrész szerepel-e, és ha bármilyen probléma merül fel, forduljon az értékesítési ügynökhöz.
-
A csomagolóanyagokat és csavarokat kifejezetten a robot áthelyezésére tervezték. Ne használja őket más célra, mint a robot áthelyezése.
-
A robot áthelyezésekor ne erőltesse a robot külsejét. Az utasítások be nem tartása sérüléseket okozhat.
-
A beszerelés után távolítsa el a csomagolóanyagokat és a csavarokat. Ügyeljen arra, hogy a robot áthelyezése esetén tárolja a csomagolóanyagokat és csavarokat.
-
Az áthelyezés előtt győződjön meg róla, hogy a csavarok és a csomagolóanyagok biztonságban vannak.
-
Daru (emelő) használata esetén
-
Használjon egy spin-ellenálló kábelt, amely képes kezelni a robot súlyát.
-
Kétféle drótkötelet kell használni, és az egyes drótkötelek hosszának egyenként 1,500 mm-nek és 2,500 mm-nek kell lennie.
|
Elemek |
Minimális kapacitás |
|---|---|
|
Daru |
1 000 kg |
|
Drótkötél (EA) |
500 kg |
1,1 amikor egy kötelet egy robotkerethez rögzítenek,
-

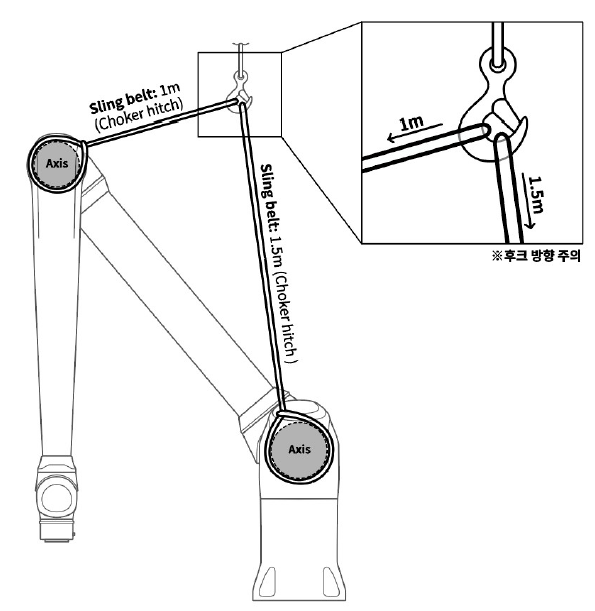

Kérjük, a mellékelt kötelet a 1. És 2. Tengely, valamint a 3. Tengely közötti megfelelő beszerelés után használja, a hosszától függően. (Lásd az alábbi ábrát)
-
A robot rögzítőcsavarjainak szétszerelése előtt feszítse meg a beszerelt köteleket, hogy a robot ne essen le közvetlenül a rögzítőcsavarok szétszerelése után.
|
A drótkötél hossza |
Készülék helye |
|---|---|
|
1 500 mm |
A 1. És 2. Tengely között |
|
1 000 mm |
3. Tengely |
Figyelmeztetés
-
A felhasználó biztonsága érdekében mindkét típusú drótkötelet használni kell, és az utasítások be nem tartása váratlan biztonsági baleseteket okozhat.
-
Ha a mellékelt kötél kivételével más kötelet használ, ügyeljen arra, hogy kövesse a megadott hosszúságokat.
-
A robot felemelésekor a robot a környezeti tényezőktől, például a drótkötél telepítési állapotától, a robot testtartásától és az opcionális rögzítési állapottól függően dönthet, ezért legyen óvatos.
-
Emelés közben ne sétáljon a robottest alatt.
Megjegyzés

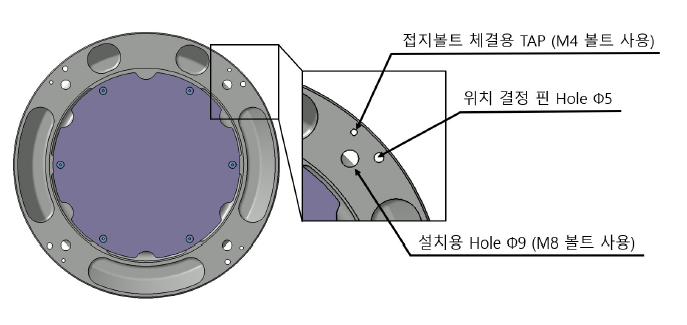

A P sorozat esetében 4 M8 csapot alkalmaznak az alapra, hogy megkönnyítsék a kezelést, hogy a munka könnyen elvégezhető legyen, ezért kérjük, használja őket munka közben.
