KÖTELEZŐ KÖNNYŰ 5 perc
Négy M6 csavarral rögzítse a szerszámot a szerszám karimájára.
-
A csavarok meghúzásához ajánlott 9 Nm meghúzási nyomatékot használni.
-
A robot rögzített helyre történő pontos beszereléséhez használjon Φ6 jelölő csapot.
Megjegyzés
-
A szerszám karimájával kapcsolatos további információkért tekintse meg a Robot és a szerszám csatlakoztatásacímű részt.
-
Az eszközök kombinálásának módja szerszámról szerszámra változhat. A szerszám beszerelésével kapcsolatos további információkért tekintse meg a szerszám gyártója által biztosított kézikönyvet.
|

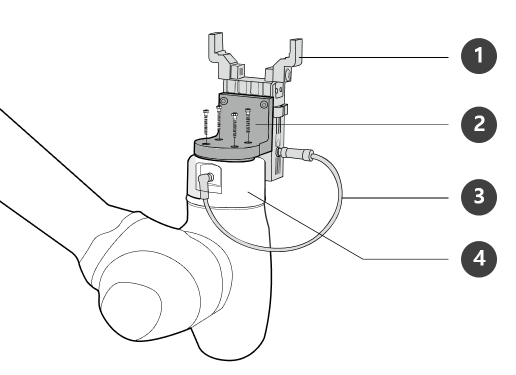

Nem |
Elemek |
|---|---|
|
1 |
Eszközök |
|
2 |
Konzol |
|
3 |
Kábel |
|
4 |
Szerszámkarima |
