Biztonsági zóna

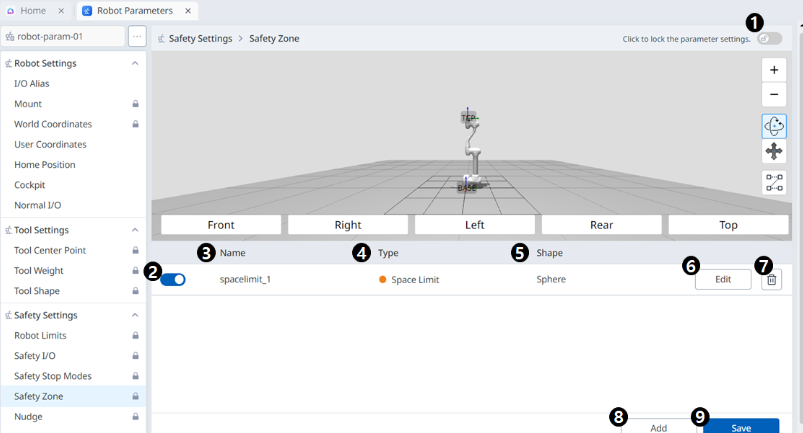

Biztonsági zóna beállítások képernyő

Menü

	Elemek	Leírás
1	Zárolás billenőgombja	A beállított érték zárolására szolgál. A beállított érték módosításához biztonsági jelszó szükséges.
2	Válassza ki, hogy engedélyezi-e.	Ez a gomb lehetővé teszi a létrehozott biztonsági zóna alkalmazását/megszüntetését.
3	Zóna neve	A felhasználó által a biztonsági zóna létrehozásakor megadott név
4	Zóna típusa	Biztonsági zónatípusok (mindegyik típusnak különböző paraméterei vannak) Helyhatár Együttműködő zóna Zúzódás-megelőzési zóna Ütközési érzékenység csökkentési zónája Eszköz orientációs határoló zóna Egyéni zóna
5	Zónaalak	Biztonsági zóna alakzatok Cuboid Henger Gömb Döntött mandzsetta Többsíkú doboz
6	Szerkeszt	Ez a gomb lehetővé teszi a létrehozott biztonsági zóna beállításainak szerkesztését. A gomb megnyomása előugró ablakot nyit meg, amely lehetővé teszi a biztonsági zóna szerkesztését.
7	Törlés	Ez a gomb lehetővé teszi a biztonságos zóna törlését.
8	Add	Ez a gomb lehetővé teszi a biztonságos zóna hozzáadását. Ez a gomb egy felugró ablakot jelenít meg, amely lehetővé teszi a biztonságos zóna hozzáadását.
9	Mentés	Ez a gomb lehetővé teszi a biztonsági zónával kapcsolatos beállítások elmentését.

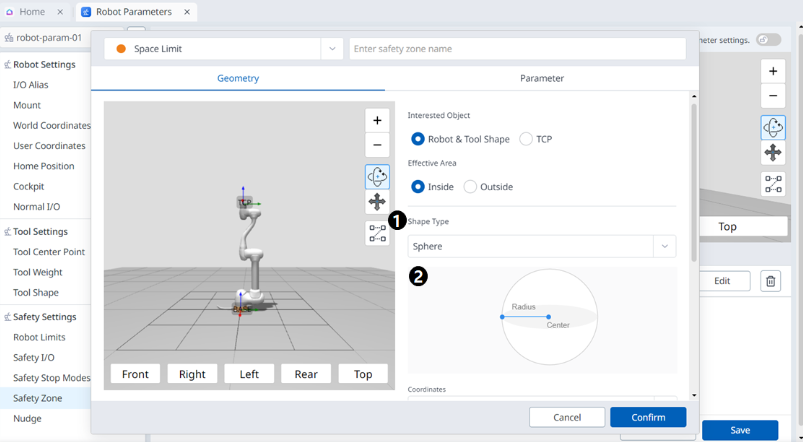

Menü

	Elemek	Leírás
1	Alakzat típusa	A kívánt alakzattípust a legördülő listából választhatja ki.
2	Alakzat kép	Ez az a terület, ahol a kiválasztott típus képe látható.

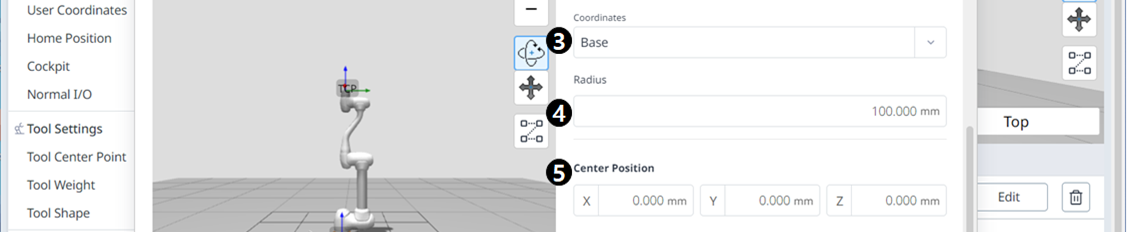

3	Koordináták	A Bázis vagy a Világ koordináták is kiválaszthatók ebből a legördülő listából.
4	Radius	Itt adja meg a sugár értékét.
5	Középső helyzet	A középérték ezekben a mezőkben állítható be az X-, Y- és z-tengelyek mindegyikéhez.

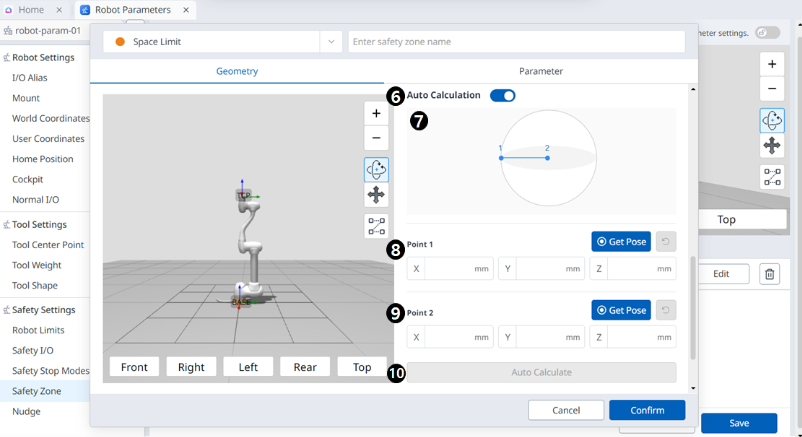

6	Automatikus számítás	Ezzel a gombbal engedélyezhető az Automatikus mérés opció.
7	Automatikus számítási kép	Ezen a területen látható az automatikus méréshez szükséges kép. Ez akkor jelenik meg, ha az Automatikus mérés opció engedélyezve van.
8	1. Pont	Minden mező a 1. Pont értékének megadására szolgál.
9	2. Pont	Minden mező a 2. Pont értékének megadására szolgál.
10	Automatikus számítás	Ez a gomb lehetővé teszi az automatikus számítás végrehajtását.

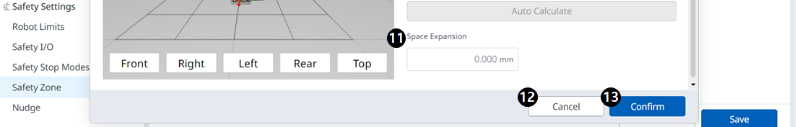

11	Űrbővítés	Ez az a terület, ahol a Space Expansion beállítható.
12	Mégse	Ez a gomb lehetővé teszi a beállítás visszavonását.
13	Erősítse meg	Ez a gomb lehetővé teszi a beállítás megerősítését.

Menü

	Elemek	Leírás

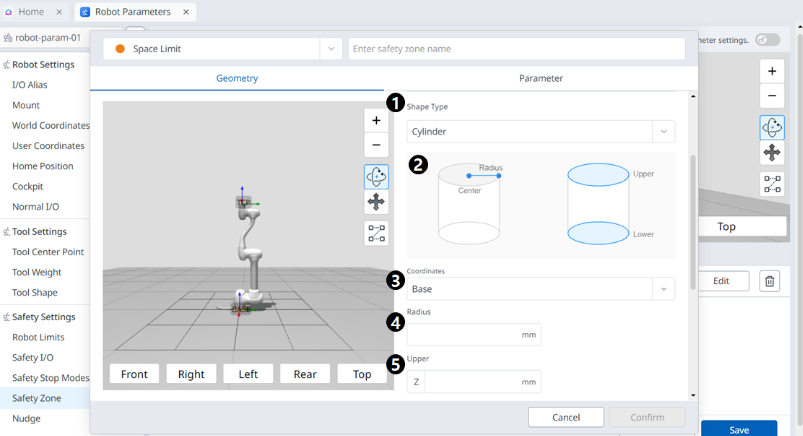

1	Alakzat típusa	A kívánt alakzattípust a legördülő listából választhatja ki.
2	Alakzat kép	Ez az a terület, ahol a kiválasztott típus képe látható.
3	Koordináták	A Bázis vagy a Világ koordináták is kiválaszthatók ebből a legördülő listából.
4	Radius	Itt adja meg a sugár értékét.
5	FELSŐ	Ez a mező adja meg a felső értéket.
6	Alacsonyabb	Ebben a mezőben adja meg az alacsonyabb értéket.
7	Középső helyzet	A középérték ezekben a mezőkben állítható be az X- és Y-tengelyek mindegyikéhez.
8	Automatikus számítás	Ezzel a gombbal engedélyezhető az Automatikus mérés opció.
9	Kép automatikus kiszámítása	Ezen a területen látható az automatikus méréshez szükséges kép. Ez akkor jelenik meg, ha az Automatikus mérés opció engedélyezve van.

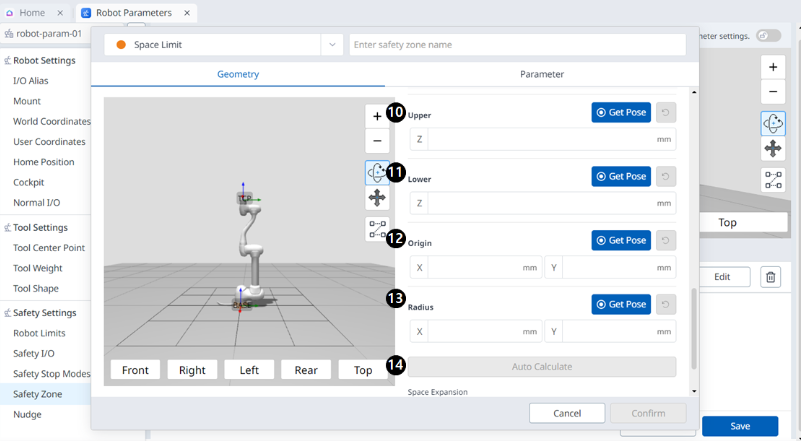

10	FELSŐ	Ez a mező adja meg a felső értéket.
11	Alacsonyabb	Ebben a mezőben adja meg az alacsonyabb értéket.
12	Származás	Ez a mező adja meg az eredet értékét.
13	Radius	Ez a mező adja meg a sugár értékét.
14	Automatikus számítás	Ez a gomb lehetővé teszi az automatikus számítás végrehajtását.

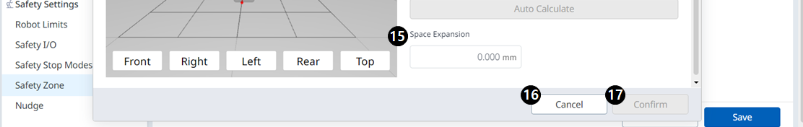

15	Űrbővítés	Ez az a terület, ahol a Space Expansion beállítható.
16	Mégse	Ez a gomb lehetővé teszi a beállítás visszavonását.
17	Erősítse meg	Ez a gomb lehetővé teszi a beállítás megerősítését.

Menü

	Elemek	Leírás

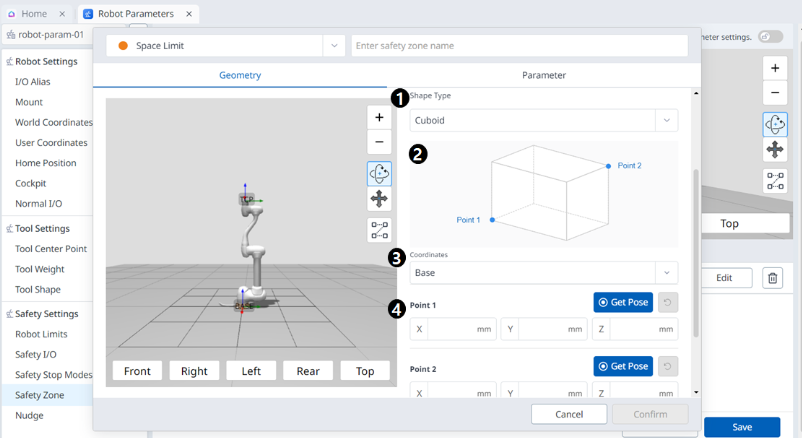

1	Alakzat típusa	A kívánt alakzattípust a legördülő listából választhatja ki.
2	Alakzat kép	Ez az a terület, ahol a kiválasztott típus képe látható.
3	Koordináták	A Bázis vagy a Világ koordináták is kiválaszthatók ebből a legördülő listából.
4	1. Pont	Minden mező a 1. Pont értékének megadására szolgál.
5	2. Pont	Minden mező a 2. Pont értékének megadására szolgál.
6	Űrbővítés	Ez az a terület, ahol a Space Expansion beállítható.
7	Mégse	Ez a gomb lehetővé teszi a beállítás visszavonását.
8	Erősítse meg	Ez a gomb lehetővé teszi a beállítás megerősítését.

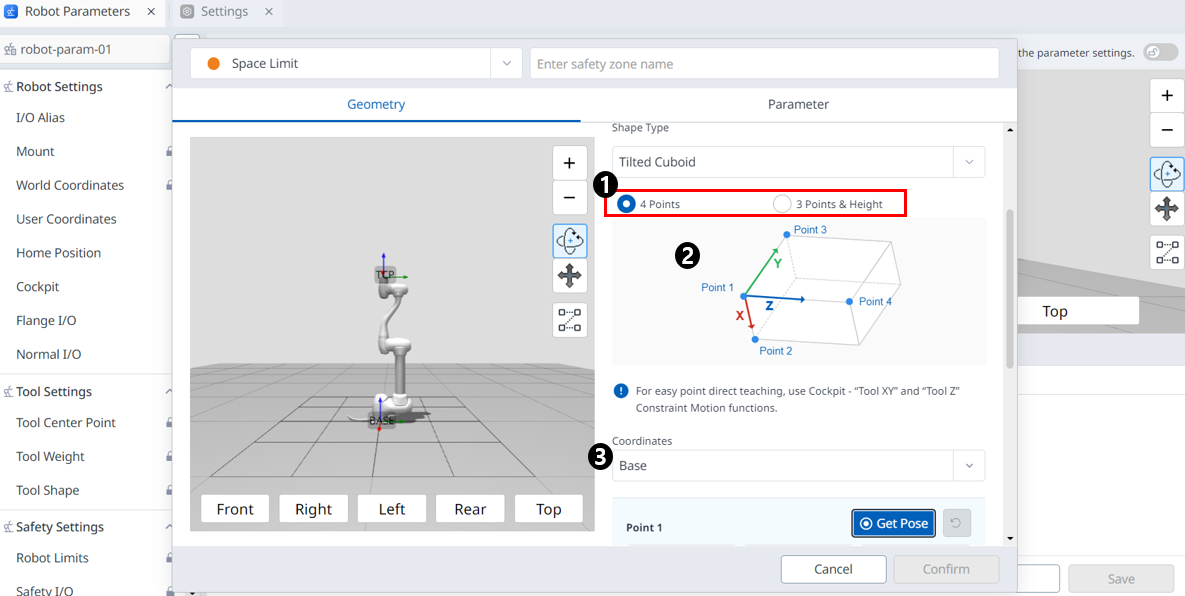

4 pont

Menü

	Elemek	Leírás
1	bemeneti módszer	Kiválaszthatja a kívánt beviteli módot.
2	Űrkép	Ez az a terület, ahol a kiválasztott típus képe látható.
3	Koordináták	A Bázis vagy a Világ koordináták is kiválaszthatók ebből a legördülő listából.

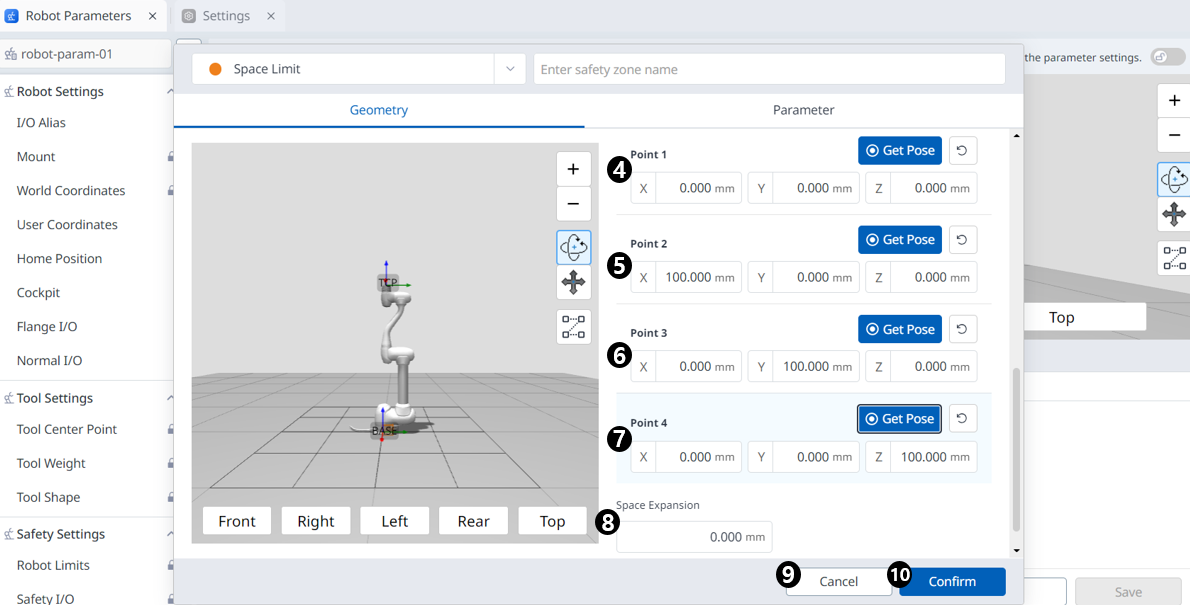

4	1. Pont	Minden mező a 1. Pont értékének megadására szolgál.
5	2. Pont	Minden mező a 2. Pont értékének megadására szolgál.
6	3. Pont	Minden mező a 3. Pont értékének megadására szolgál.
7	4. Pont	Minden mező a 4. Pont értékének megadására szolgál.
8	Űrbővítés	Ez az a terület, ahol a Space Expansion beállítható.
9	Mégse	Ez a gomb lehetővé teszi a beállítás visszavonását.
10	Erősítse meg	Ez a gomb lehetővé teszi a beállítás megerősítését.

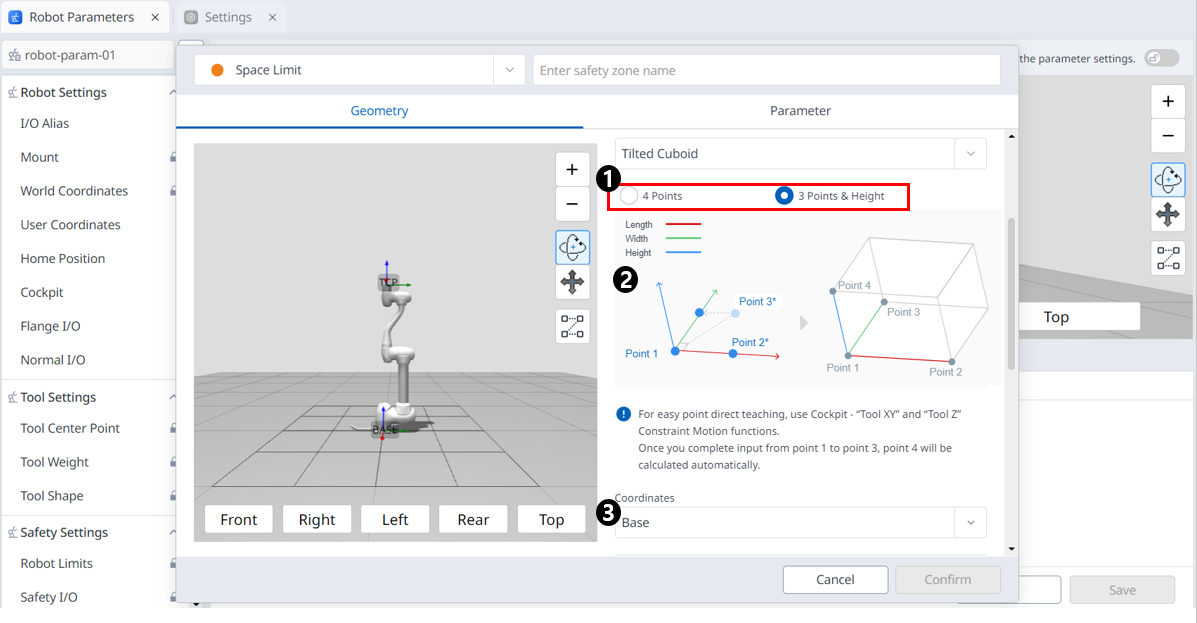

3 pont és magasság

Menü

	Elemek	Leírás
1	bemeneti módszer	Kiválaszthatja a kívánt beviteli módot.
2	Űrkép	Ez az a terület, ahol a kiválasztott típus képe látható.
3	Koordináták	A Bázis vagy a Világ koordináták is kiválaszthatók ebből a legördülő listából.
4	1. Pont	Minden mező a 1. Pont értékének megadására szolgál.
5	2. Pont	Minden mező a 2. Pont értékének megadására szolgál.
6	3. Pont	Minden mező a 3. Pont értékének megadására szolgál.
7	méretbeállítások	Adja meg a hosszúság, szélesség és magasság értékét.
8	eltolás beállításai	Adjon meg egy eltolási értéket.

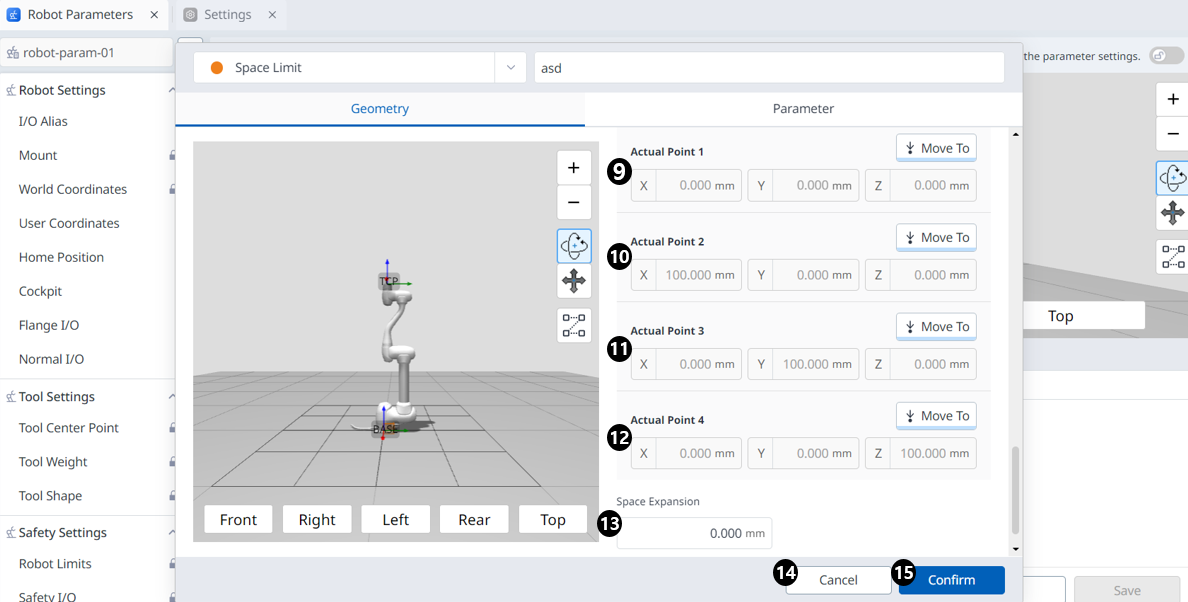

9	Tényleges 1. Pont	A 3 pont, méret és eltolás adatai alapján kiszámított tényleges 1 pont értéket ellenőrizheti.
10	Tényleges 2. Pont	A 3 pont, méret és eltolás adatai alapján kiszámított tényleges 2 pont értéket ellenőrizheti.
11	Tényleges 3. Pont	A 3 pont, méret és eltolás adatai alapján kiszámított tényleges 3 pont értéket ellenőrizheti.
12	Tényleges 4. Pont	A 3 pont, méret és eltolás adatai alapján kiszámított tényleges 4 pont értéket ellenőrizheti.
13	Űrbővítés	Ez az a terület, ahol a Space Expansion beállítható.
14	Mégse	Ez a gomb lehetővé teszi a beállítás visszavonását.
15	Erősítse meg	Ez a gomb lehetővé teszi a beállítás megerősítését.

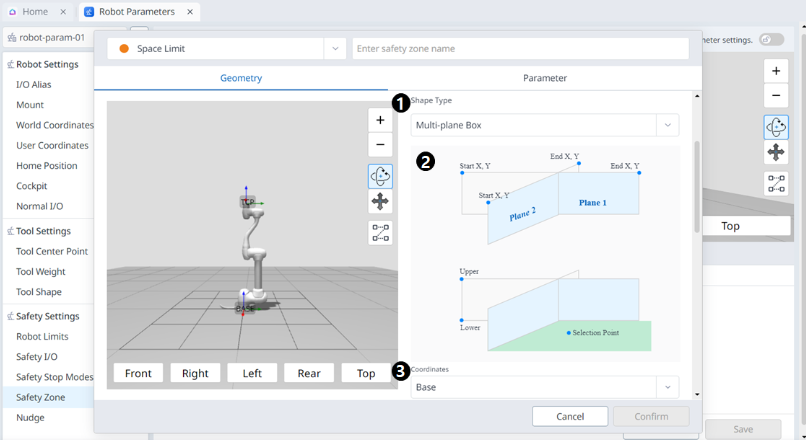

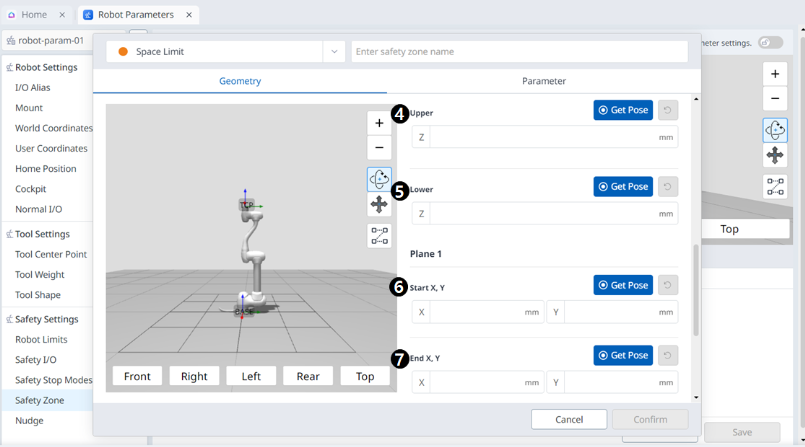

Menü

	Elemek	Leírás
1	Alakzat típusa	A kívánt alakzattípust a legördülő listából választhatja ki.
2	Alakzat kép	Ez az a terület, ahol a kiválasztott típus képe látható.
3	Koordináták	A Bázis vagy a Világ koordináták is kiválaszthatók ebből a legördülő listából.
4	FELSŐ	Ez a mező adja meg a felső értéket.
5	Alacsonyabb	Ebben a mezőben adja meg az alacsonyabb értéket.
6	Plane Start X, Y	Ez a mező adja meg a sík kezdőpontját.
7	Panel vége X,Y	Ez a mező adja meg a sík végpontját.
8	Új sík hozzáadása	Erre a gombra kattintva új sík kerül hozzáadásra.
9	Kiválasztási pont	Minden mező a Kiválasztott pontok értékeinek megadására szolgál.
10	Űrbővítés	Ez az a terület, ahol a Space Expansion beállítható.
11	Mégse	Ez a gomb lehetővé teszi a beállítás visszavonását.
12	Erősítse meg	Ez a gomb lehetővé teszi a beállítás megerősítését.
