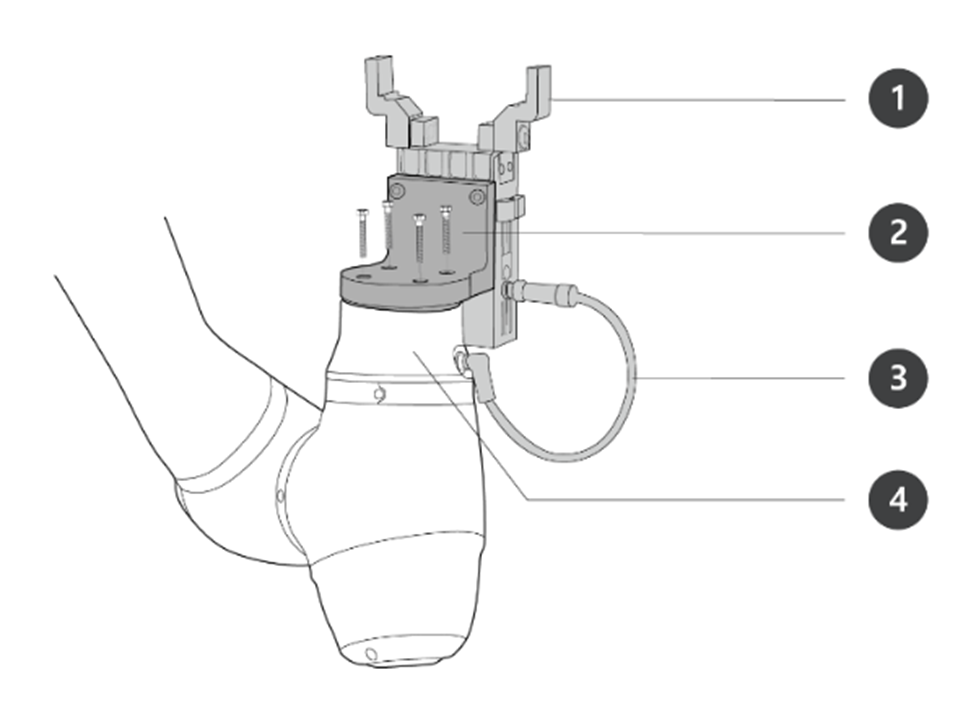

Sz. |
Elem |
|
1 |
Tool |
|
2 |
Bracket |
|
3 |
Cable |
|
4 |
Tool flange |
-
A szerszámnak a szerszám karimájára való rögzítéséhez négy M6-os csavart használjon.
-
A csavarok meghúzásához 9 Nm-es meghúzó nyomaték használata ajánlott.
-
Használjon Φ6 átmérőjű helyjelölő rajzszegeket, hogy pontosan a rögzített helyre telepítse a robotot.
-
-
Csatlakoztassa a szükséges kábeleket a karima I/O csatlakozásaihoz, miután rögzítette a szerszámot.
Megjegyzés
A szerszám rögzítésének módszerei a szerszámnak megfelelően változhatnak. A szerszám telepítésére vonatkozó további információkért lásd a szerszám gyártójának kézikönyvét.

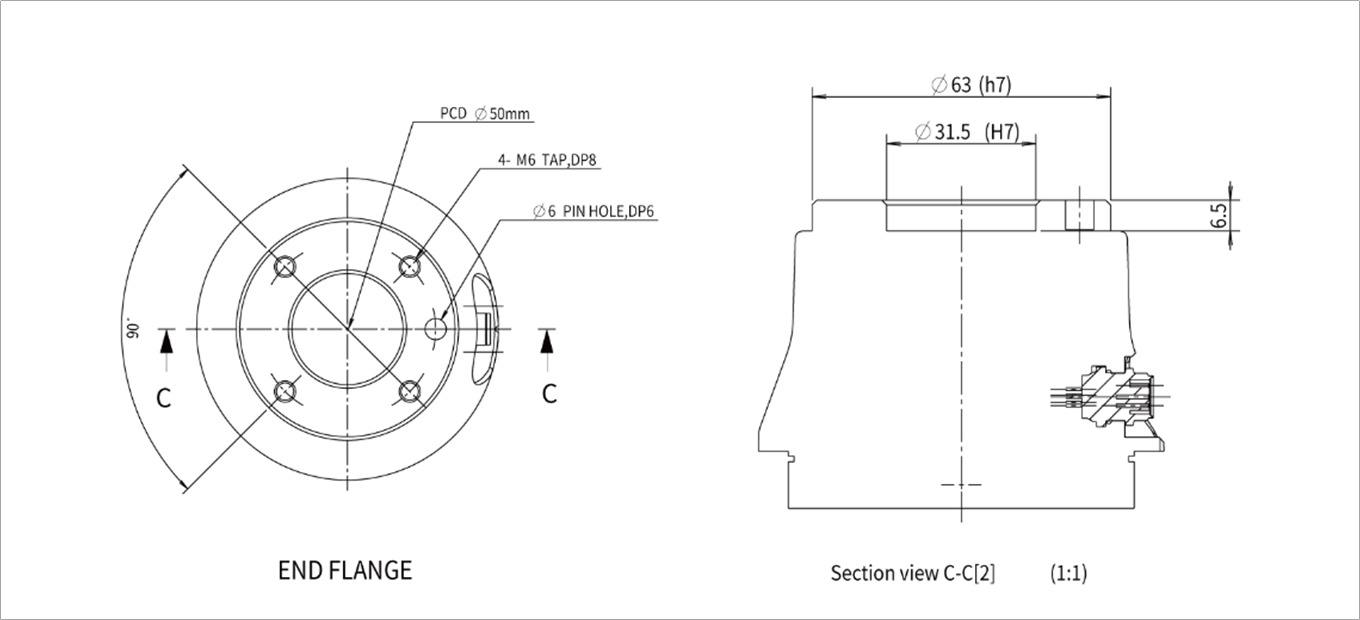

Szerszám kimeneti karimája, ISO 9409-1-50-4-M6
