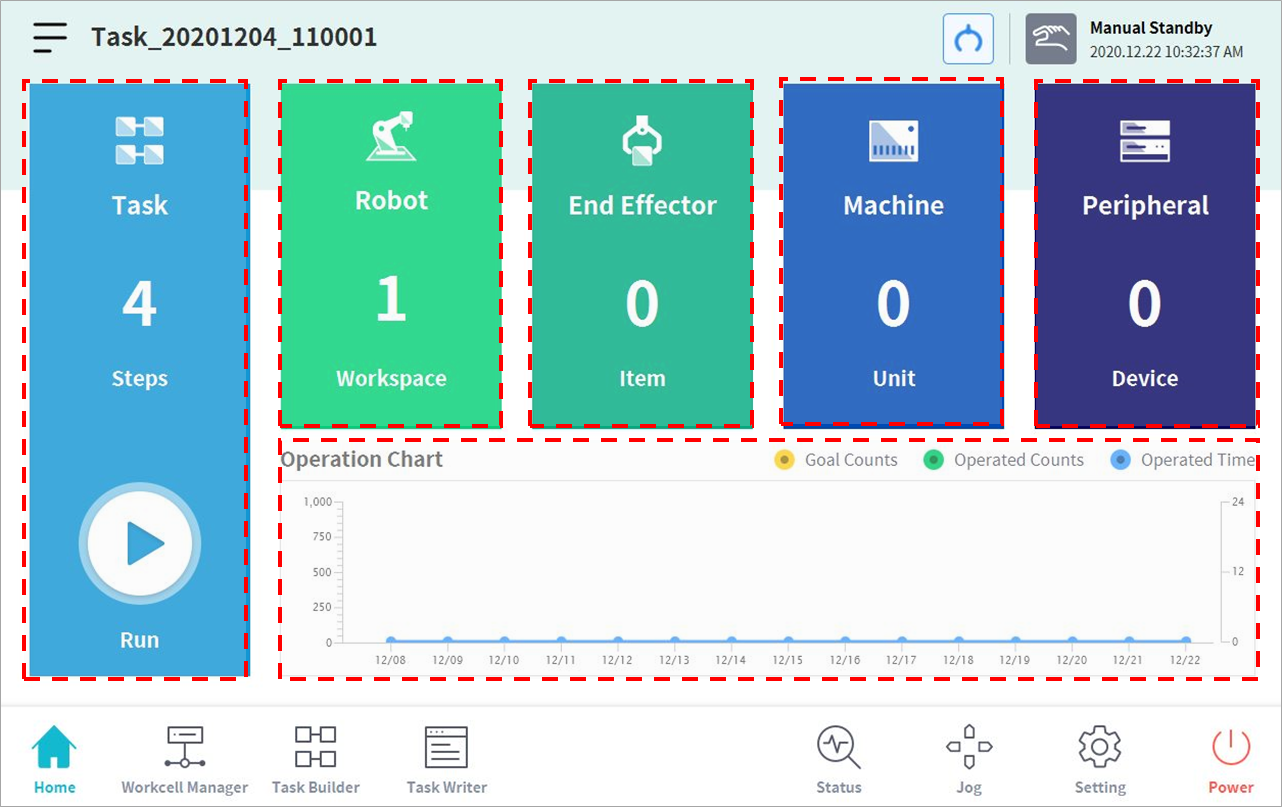

Vue d'ensemble de l'écran Home (Accueil)
Des informations sur la tâche actuelle et son état sont affichées, de même qu'un graphique de progression du travail
Élément | Description |
Task | Le nombre total de lignes du programme de tâches est affiché. Appuyez sur le numéro correspondant à la ligne de programme pour passer à Task Builder (Générateur de tâches) ou à Task Writer (Rédacteur de tâches).
|
Robot | Affiche le nombre de paramètres de l'espace de travail du robot. Appuyez sur cet élément pour accéder à l'écran Robot Item Setup (Configuration de l'élément robot) du Workcell Manager (Gestionnaire des cellules de travail). Pour plus d'informations à propos du robot, référez-vous à « Configuration du robot ». |
End Effector | Affiche le nombre d'effecteurs finaux connectés au robot. Appuyez sur cet élément pour accéder à l'écran End Effector Setting (Configuration de l'effecteur final) du Workcell Manager (Gestionnaire des cellules de travail). Pour plus d'informations à propos des End Effectors (Effecteurs finaux), référez-vous à « Configuration de l'effecteur final ». |
Machine | Affiche le nombre de machines connectées à la tâche. Appuyez sur cet élément pour accéder à l'écran Machine Setting (Configuration de la machine) du Workcell Manager (Gestionnaire des cellules de travail). Pour plus d'informations à propos du robot, référez-vous à « Configuration de machine-outil ». |
Peripherals | Affiche le nombre de périphériques connectés à la tâche. Appuyez sur cet élément pour accéder à l'écran Peripheral Setting (Configuration des périphériques) du Workcell Manager (Gestionnaire des cellules de travail). |
Work Status | Affiche les target number (numéro cible), work count (nombre de tâches), et time (heure) de la tâche en cours. Les informations affichées peuvent être sélectionnées à l'aide des cases à cocher. |
