Connectez le câble au contrôleur

OBLIGATOIRE FACILE 1 MIN

Dans le cas de la série A, connectez le câble du bouton d'arrêt d'urgence ou la poignée de commande intelligente (en option). Connectez les câbles de la poignée de commande d'apprentissage (en option) et du robot au contrôleur.

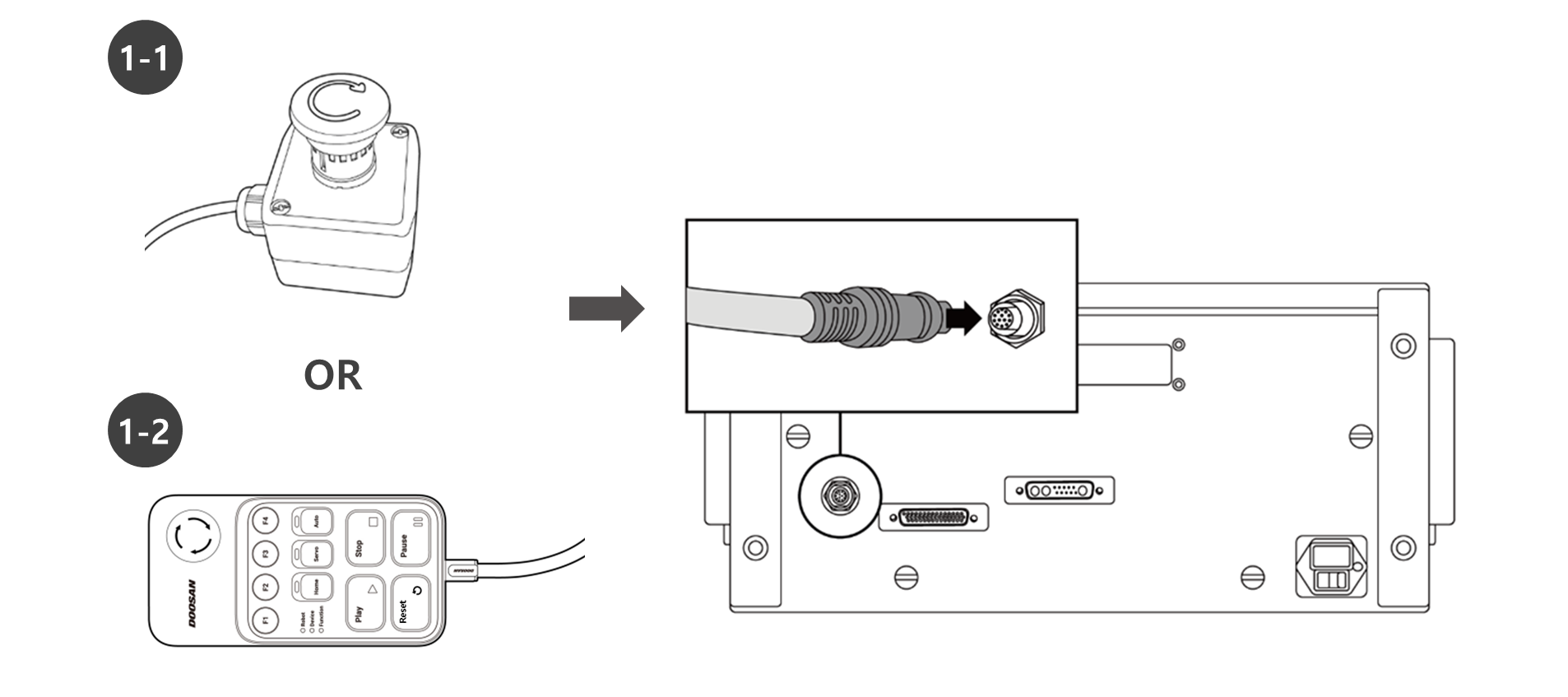

1. Connectez le câble du bouton d'arrêt d'urgence ou le câble de la poignée de commande intelligente (en option) au connecteur du contrôleur correspondant et engagez le verrou à vis en le tournant dans le sens des aiguilles d'une montre pour éviter que le câble ne se desserre.

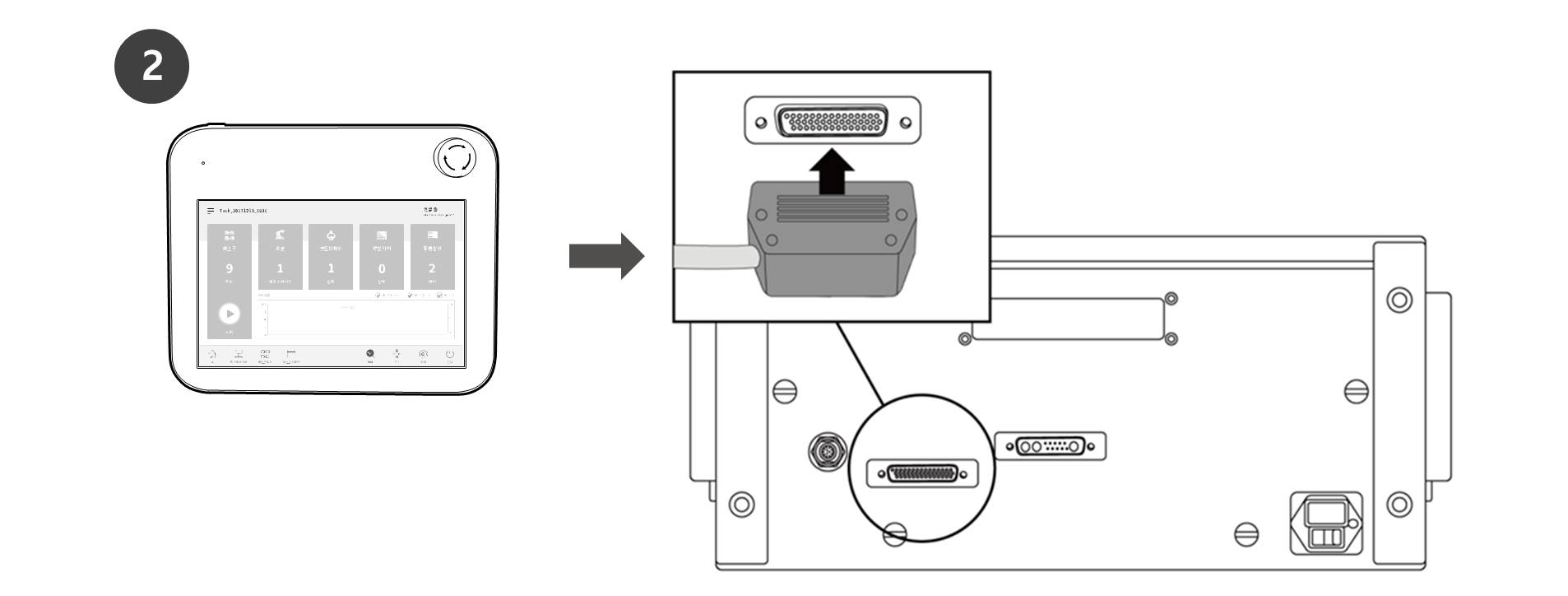

2. Enfoncez le câble de la poignée de commande d'apprentissage (en option) dans le connecteur du contrôleur correspondant jusqu'à ce qu'un déclic se fasse entendre. Cela permet d'éviter que le câble ne se desserre.

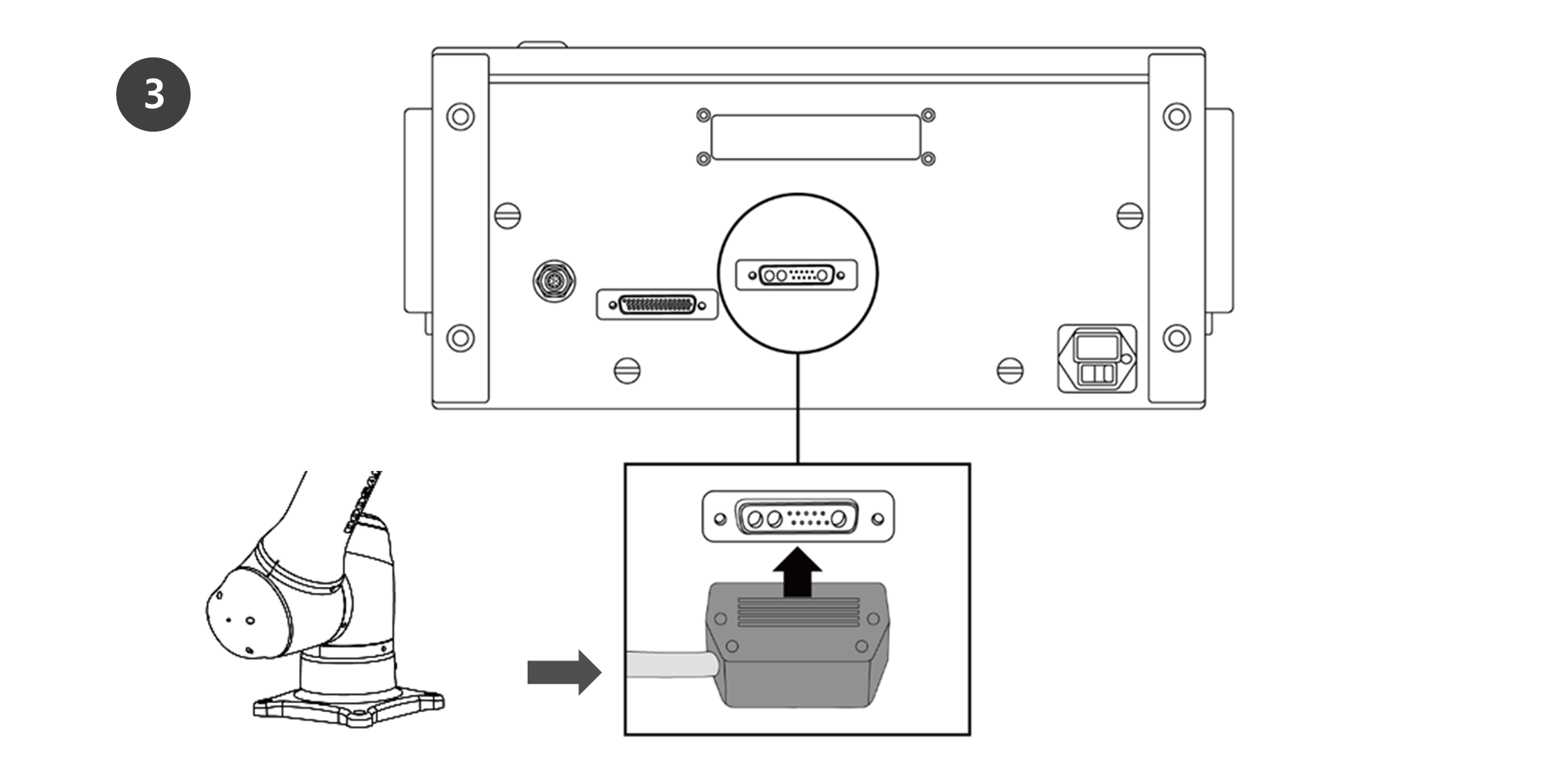

3. Poussez l'extrémité opposée du câble du robot dans le connecteur du contrôleur correspondant jusqu'à ce qu'un déclic se fasse entendre pour éviter que le câble ne se desserre.

Attention

• Assurez-vous que les broches de l'extrémité du câble ne sont pas endommagées ou tordues avant de brancher le câble.
• Si le bruit généré par les ondes électromagnétiques provoque des problèmes, il est nécessaire d'installer un noyau en ferrite pour garantir un fonctionnement normal. Pour plus d'informations sur l'emplacement d'installation du noyau en ferrite, reportez-vous aux sections suivantes :
  • Connexion du manipulateur et du contrôleur
  • Raccordement du contrôleur et du boîtier d'apprentissage

  • Raccordement du contrôleur et du boîtier intelligent
