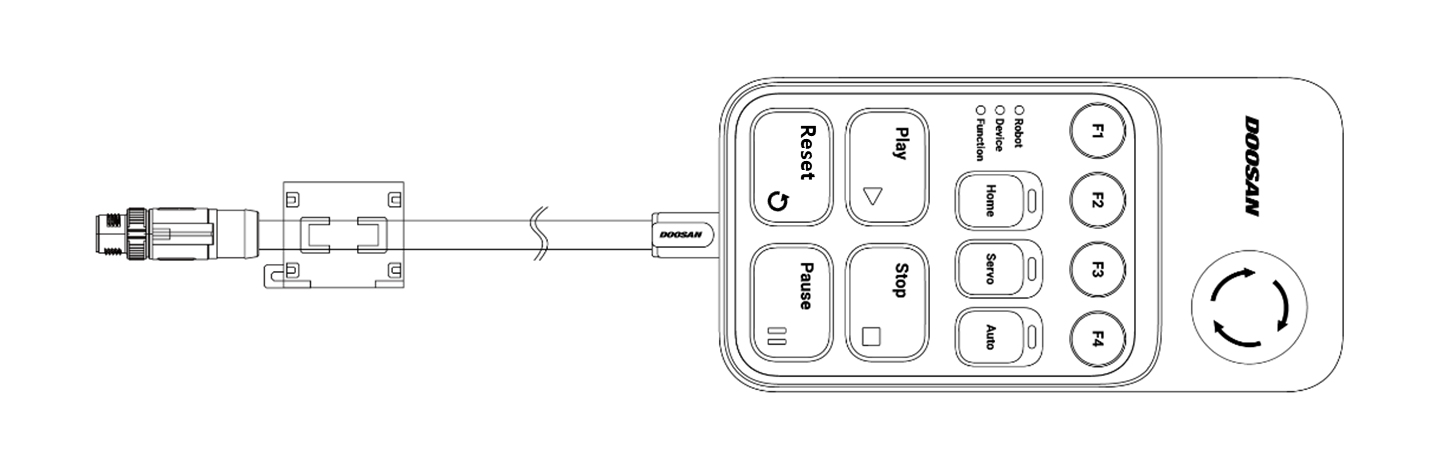

Raccordement du contrôleur et du boîtier intelligent

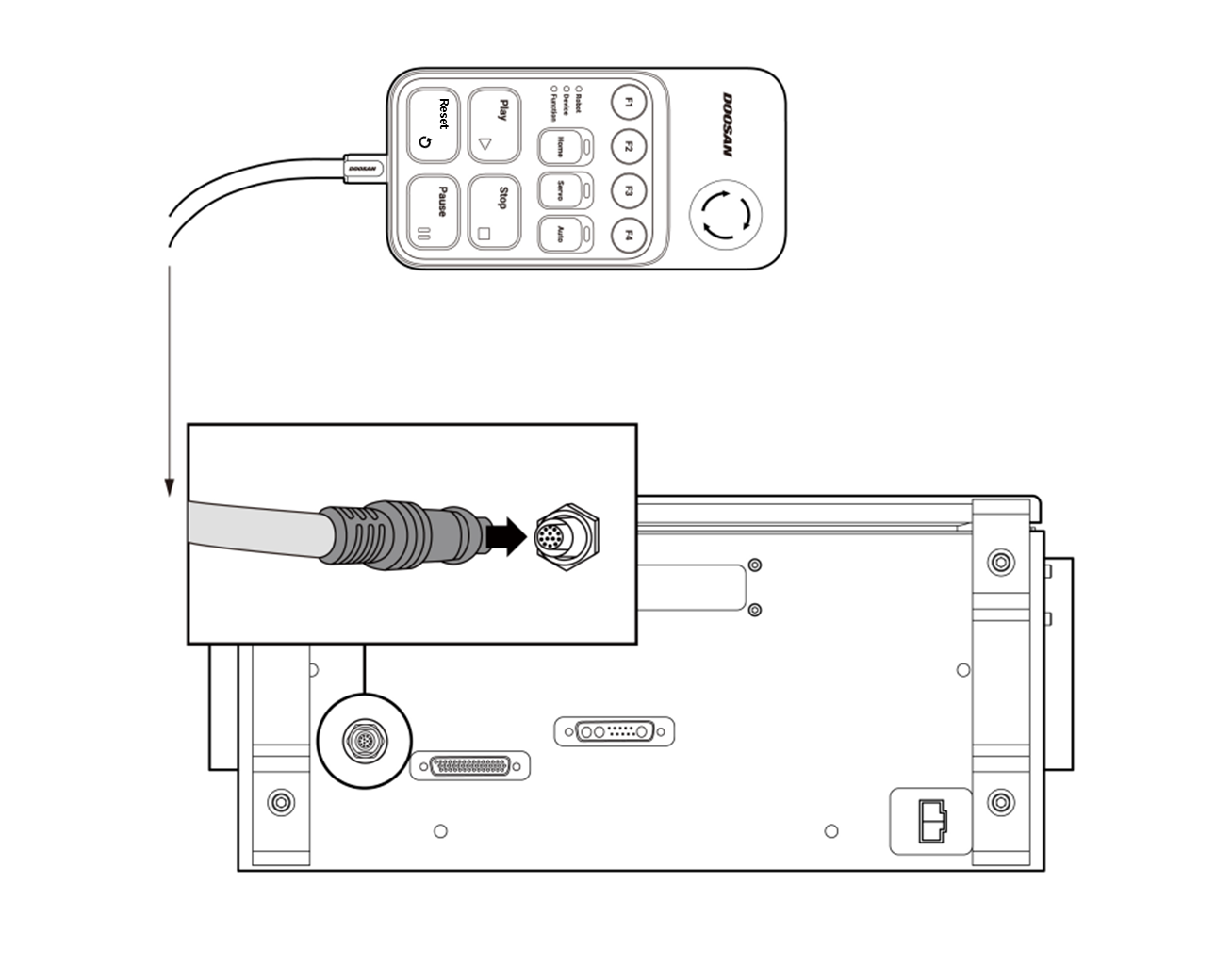

Connectez le câble du boîtier intelligent au connecteur de contrôleur correspondant et installez une vis de serrage dans le sens horaire pour éviter que le câble ne se desserre.

Avertissement

Si le réglage (section Interrupteur de configuration du bouton d'arrêt d'urgence) de l'interrupteur de configuration du bouton d'arrêt d'urgence est différent du réglage réel, le bouton d'arrêt d'urgence peut échouer et blesser l'utilisateur dans une situation d'urgence. Veuillez donc vérifier les conditions de réglage et le fonctionnement du bouton d'arrêt d'urgence.

Mise en garde

Veuillez vous assurer que les broches du câble ne sont pas endommagées ou pliées avant de brancher le câble.
Si le boîtier intelligent est accroché au mur ou sur le contrôleur, attention de ne pas trébucher sur les câbles de connexion.
Assurez-vous de ne pas mettre le contrôleur, le boîtier intelligent et le câble en contact avec de l'eau.
N'installez pas le contrôleur et le boîtier intelligent dans un environnement poussiéreux ou humide.
Le contrôleur et le boîtier intelligent ne doivent pas être exposés à un environnement poussiéreux dépassant un indice IP20. Soyez particulièrement prudent dans les environnements contenant des poussières conductrices.
Veillez à ce que la courbure du câble du boîtier intelligent soit supérieure au rayon de courbure minimum (120 mm).

Remarque

Lorsque vous configurez le système, il est recommandé d'installer un réducteur de bruit afin d'empêcher toute influence du bruit sur les systèmes et d'éviter ainsi le dysfonctionnement du système.
Si le boîtier intelligent est affecté par le bruit généré par des ondes électromagnétiques, il est nécessaire d'installer un noyau en ferrite pour garantir un fonctionnement normal. Le lieu d'installation doit être comme suit :
