Brancher l'alimentation au contrôleur

OBLIGATOIRE FACILE 1 MIN

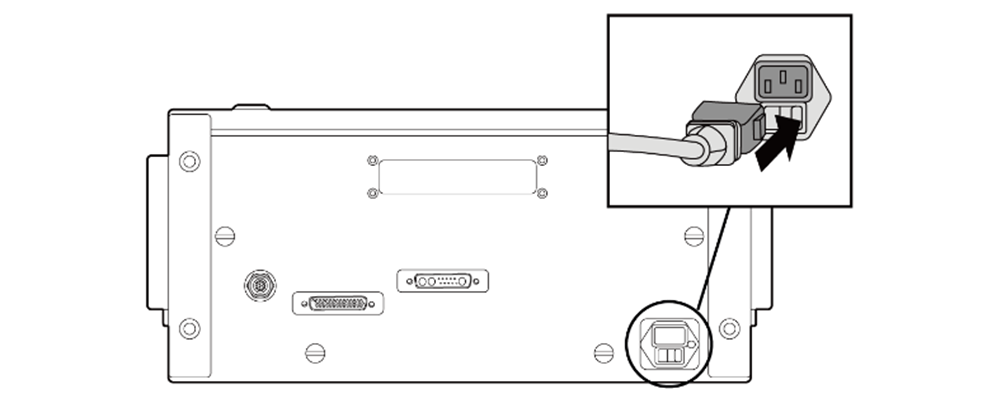

Pour alimenter le contrôleur, connectez le câble d'alimentation du boîtier de commande à une prise électrique CEI standard.

  • Après avoir branché le câble d'alimentation, assurez-vous que le robot est correctement mis à la terre (connexion de mise à la terre électrique).
  • Établir une masse commune pour tous les équipements du système avec des boulons inutilisés liés au symbole de masse à l'intérieur du contrôleur. Le conducteur de terre doit satisfaire à la valeur nominale de courant maximale du système.
  • Pour plus d'informations, reportez-vous à Alimentation du contrôleurla section .



L'alimentation doit satisfaire aux exigences minimales, telles que la mise à la terre et les disjoncteurs. Les spécifications électriques du contrôleur AC inclus sont les suivantes :

Paramètre

Spécifications

Tension d'entrée

100 – 240 V C.A.

Fusible d'alimentation d'entrée (@100-240V)

15 A.

Fréquence d'entrée

47 à 63 Hz


Reportez-vous à l'annexe suivante pour obtenir des informations sur le contrôleur en option.
