Alimentation du contrôleur
Pour alimenter le contrôleur, branchez le câble d'alimentation du contrôleur sur une prise standard IEC.
- Utilisez un câble avec une fiche standard compatible avec la prise du pays d'utilisation.

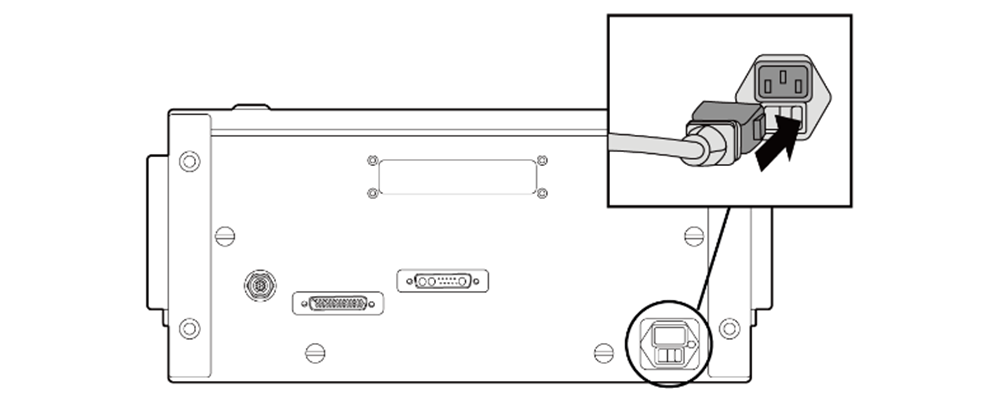

- Poussez la fiche entièrement dans le connecteur de contrôleur correspondant pour éviter que le câble ne se desserre. Branchez une fiche standard IEC C14 et le cordon IEC C13 correspondant (voir ci-dessous) sur le contrôleur.
Avertissement
- Une fois le câble d'alimentation branché, assurez-vous que le robot est correctement mis à la terre (connexion électrique à la terre). Assurez la mise à la terre de toutes les pièces d'équipement du système à l'aide d'un boulon non utilisé associé au symbole de mise à la terre dans le contrôleur. Le conducteur de mise à la terre doit satisfaire le courant nominal maximal du système.
- Protégez l'alimentation d'entrée du contrôleur à l'aide d'un disjoncteur.
- Ne modifiez pas ou ne rallongez pas le câble d'alimentation. Cela entraîne un risque d'incendie ou de panne du contrôleur.
- Assurez-vous que les connecteurs sont tous correctement branchés avant de mettre le contrôleur e sous tension. Utilisez toujours le câble d'origine fourni dans l'emballage du produit.
Remarque
- Lors de la configuration du système, il est recommandé d'installer un interrupteur d'alimentation pouvant mettre hors tension tous les dispositifs du système simultanément.
- L'alimentation doit satisfaire des exigences minimales notamment concernant la mise à la terre et les disjoncteurs. Les spécifications électriques sont les suivantes : (Si vous sélectionnez un contrôleur optionnel, vérifiez les instructions dans l'annexe)
- Si la tension d'alimentation est inférieure à 180V, le mouvement du robot peut être limité selon la charge et le mouvement.
Paramètre | Spécification |
Tension d'alimentation | 100 – 240 VAC |
Fusible d'entrée d'alimentation (@ 100–240 V) | 15 A |
Fréquence d'entrée | 47 à 63 Hz |
