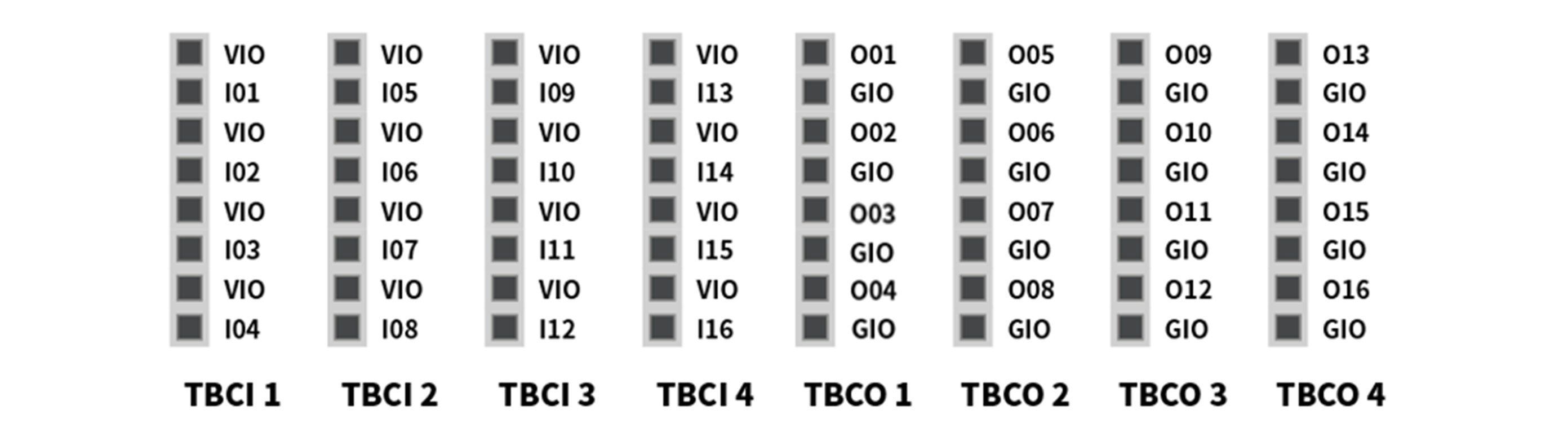

Configuration de l'E/S numérique Configurable (TBCI1 - 4,TBCO1 - 4)

L'E/S numérique du contrôleur se compose de 16 entrées et 16 sorties. Elles sont utilisées pour connecter les périphériques nécessaires au contrôle du robot ou sont configurées en tant que safety I/O double pour être utilisées à des fins d'E/S de signal de sécurité.

Les spécifications électriques de l'E/S numérique configurable sont les suivantes :

Mise en garde

• Les bornes VIO (IO 24 V) et GIO (IO GND), qui peuvent être utilisées comme alimentation pour les E/S numériques, sont séparées de la borne d'alimentation externe VCC (24 V) et du GND sur le circuit E/S de sécurité. Soyez prudent, car les fonctions de diagnostic du robot détecteront des erreurs si l'alimentation interne est raccordée en tant qu'alimentation E/S numérique via le bornier pour l'alimentation E/S numérique (TBPWR), et si un courant de 24 V n'est pas fourni aux bornes VIO et GIO via une alimentation externe, l'E/S numérique configurable ne fonctionnera pas et le courant de fonctionnement du robot sera coupé.

Si l'E/S numérique configurable est utilisée comme E/S numérique générale, diverses opérations à faible courant peuvent être effectuées, telles que le fonctionnement des électrovannes pour les échanges de tension et de signaux avec les systèmes PLC ou les périphériques. Voici comment utiliser l'E/S numérique configurable

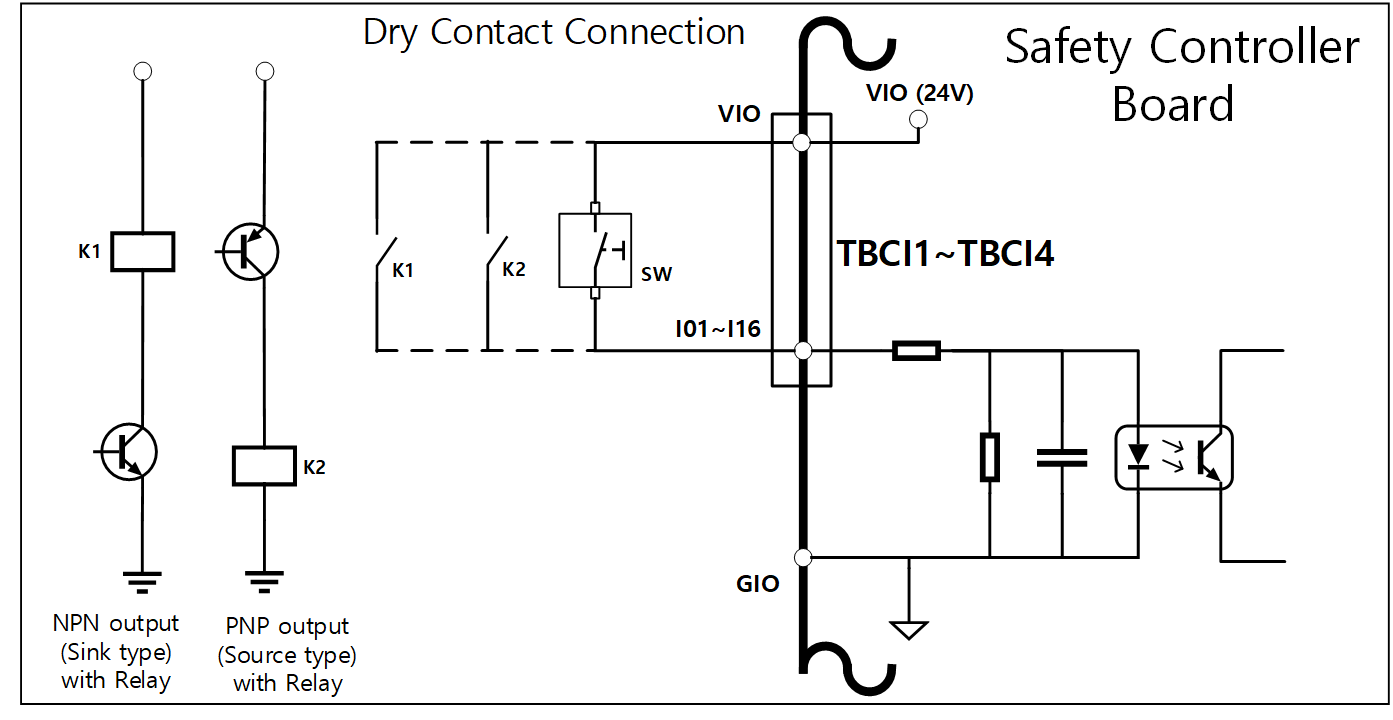

Si l'entrée à dry contact est reçue

Il s'agit d'une méthode de connexion d'un switch ou contact entre la borne VIO des borniers TBCI1-TBCI4 et des bornes Ixx. La sortie du dispositif externe agit uniquement sur la fonction open/close du contact via le relais, celui-ci est donc isolé électriquement des dispositifs externes.

Si l'entrée à wet contact est reçue

Elle reçoit des signaux de type tension de dispositifs externes. Si la sortie du dispositif cible est de source type, elle reçoit une tension d'entrée de 24 V/0 V. Si la sortie du dispositif cible est de sink type, un relais peut être ajouté pour recevoir une tension d'entrée de 24 V/0 V. Comme l'entrée de tension nécessite une référence, les dispositifs externes et l'alimentation externe doivent être connectés à une ground commune.

Si une simple charge est utilisée

Il s'agit d'une méthode de connexion des charges entre les bornes O01-O016 des borniers TBCO1-TBCO4 et la borne GIO.
Chaque borne peut produire une puissance de sortie allant jusqu'à 1 A, mais le courant total peut être limité suivant la valeur calorifique et la charge.

Si l'alimentation E/S numérique (VIO/GIO) est fournie via l'alimentation interne comme configuré dans le paramètre d'usine par défaut, jusqu'à 2 A de courant VIO peuvent être utilisés. Si un courant total supérieur à 2 A est requis, retirez la connexion entre l'alimentation E/S numérique (VIO/GIO) du bornier pour l'alimentation E/S numérique (TBPWR) et l'alimentation interne (VCC/GND), et connectez une alimentation externe.

 Si un dispositif d'entrée de negative common & sink type est connecté

Si une sortie E/S numérique est connectée à un dispositif d'entrée de sink type, connectez les bornes Oxx des borniers TBCO1-TBCO4 à la borne d'entrée du dispositif externe et connectez le GIO à la negative common du dispositif externe pour établir une ground commune.

Si un dispositif d'entrée de positive common & source type est connecté

Connectez un relais entre la borne Oxx des borniers TBCO1-TBCO4 et la borne GIO pour fournir les signaux d'entrée sous forme de contacts au dispositif externe. Au besoin, une source d'alimentation externe peut être connectée au dispositif externe.

Mise en garde

• Les dispositifs E/S numériques General peuvent s'arrêter à tout moment en raison de l'alimentation insuffisante du contrôleur, de la détection d'une erreur d'autodiagnostic et des paramètres du programme de travail. Par conséquent, évaluez les risques avant de configurer une workcell de robot et, en cas de risques supplémentaires tels que la chute d'une pièce, une entrée numérique ignorée ou une erreur de synchronisation en raison d'une reconnaissance incorrecte, prenez des mesures de sécurité adéquates supplémentaires.
• L'E/S numérique general est une E/S de type connexion unique. Tout court-circuit ou panne peut entraîner la perte des fonctions de de sécurité. Elle ne peut donc pas être utilisée à des fins de sécurité. Si la connexion d'un dispositif de sécurité ou de l'E/S relative à la sécurité est requise, configurez la borne correspondante en tant qu'E/S de safety double sur le boîtier d'apprentissage.

Si l'E/S numérique configurable est utilisée en tant qu'E/S de safety

deux bornes E/S proches, telles que O01 et O02, …, O15 et O16, I01 et I02, ... I15 et I16, peuvent utiliser des signaux de sécurité identiques pour former une E/S de sécurité double.

Tandis que la borne de sortie des contacts de sécurité (TBSFT) ne peut être connectée qu'avec des signaux de type contact, l'input configuré en tant qu'E/S de safety peut se connecter avec les signaux de type contact et tension ; la sortie configurée en tant qu'E/S de sécurité produit des signaux de tension mais peut aussi produire des signaux de type contact via l'ajout d'un relais supplémentaire.

Vous trouverez ci-dessous un exemple de connexion d'un dispositif de sécurité pour le fonctionnement.

• Connexion d'un interrupteur d'urgence (signal de contact) comme borne d'entrée de safety

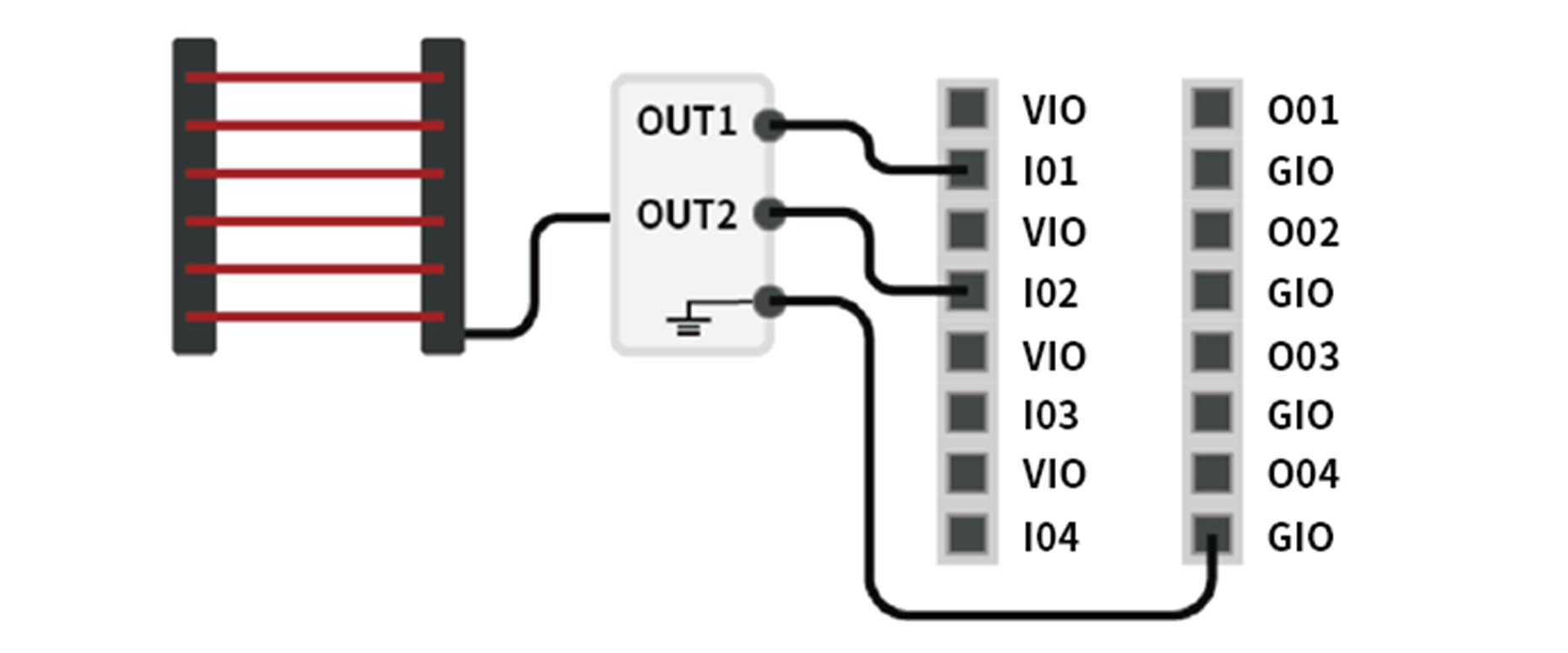

• Connexion d'un rideau lumineux (signal de tension) en tant que borne d'entrée de safety (ground commune)
