Attention
-
Doosan Robotics n'assume aucune responsabilité pour les dommages qui se produisent pendant l'utilisation de l'équipement de levage.
-
Si le robot est transporté en l'emballant avec des matériaux d'emballage, rangez-le dans un endroit sec. Si le robot est stocké dans un endroit très humide, de la condensation peut se former, entraînant la formation du robot
-
Lorsque vous déplacez le robot, prenez soigneusement en compte le poids et demandez à un nombre approprié de personnes de tenir le lien et la base du robot.
-
Lors du déplacement du contrôleur, tenez la poignée sur le côté de la boîte.
-
Lorsque vous transportez le robot ou le contrôleur, assurez-vous de maintenir la bonne posture. Le non-respect de cette consigne peut entraîner des blessures au dos ou d'autres blessures physiques.
-
Lors du transport du robot à l'aide d'un équipement de levage, veiller à respecter toutes les réglementations nationales et régionales en vigueur.
-
Doosan Robotics n'assume aucune responsabilité pour les dommages ou pertes qui se produisent pendant le transport, alors assurez-vous de transporter le robot en toute sécurité conformément au manuel d'utilisation.
Guide rapide
Merci d'avoir choisi ce produit Doosan Robotics.
Ce guide fournit la quantité minimale d'informations requises pour trois méthodes de manipulation pour le déplacement et l'installation du robot série P en toute sécurité. Veillez à suivre les instructions de ce guide lorsque vous manipulez le robot.
-
Si le robot doit être déplacé, veillez à utiliser les matériaux d'emballage fournis avec la livraison initiale. À cette fin, stockez les matériaux d'emballage et les garnitures dans un endroit sec et frais.
-
Les robots industriels doivent être installés en tenant dûment compte des normes d’inspection définies par le Règlement et l’inspection de sécurité de l’annonce des normes de sécurité et de santé au travail (si le robot est soumis à une inspection).
-
Le robot peut être transporté à l'aide d'une grue, d'un élévateur ou d'un élévateur à main, et lorsque vous utilisez une grue pour soulever le robot, assurez-vous de respecter les réglementations de la zone ou du pays de juridiction.
-
Utilisez la posture d'emballage pour l'installation et le déplacement du robot.
-
Assurez-vous que tous les composants standard et supplémentaires (en option) sont inclus et contactez l'agent commercial en cas de problème.
-
Les matériaux d'emballage et les boulons sont conçus spécifiquement pour le déplacement du robot. Ne les utilisez pas à d'autres fins que le déplacement du robot.
-
Lors du déplacement du robot, n'appliquez pas de force sur l'extérieur du robot. Le non-respect de ces instructions peut entraîner des blessures.
-
Retirez les matériaux d'emballage et les boulons après l'installation. Assurez-vous de stocker les matériaux d'emballage et les boulons au cas où le robot aurait besoin d'être déplacé.
-
Avant le repositionnement, assurez-vous que les boulons et les matériaux d'emballage sont bien fixés.
-
Lorsqu'une grue (palan) est utilisée
-
Utilisez un câble résistant à la rotation capable de supporter le poids du robot.
-
Deux types de câbles métalliques doivent être utilisés, et les longueurs de chaque câble métallique doivent être respectivement de 1,500 mm et 2,500 mm.
|
Éléments |
Capacité minimale |
|---|---|
|
Grue |
1 000 kg |
|
Câble métallique (EA) |
500 kg |
1.1 lors de la fixation d'une corde à un châssis de robot,
-

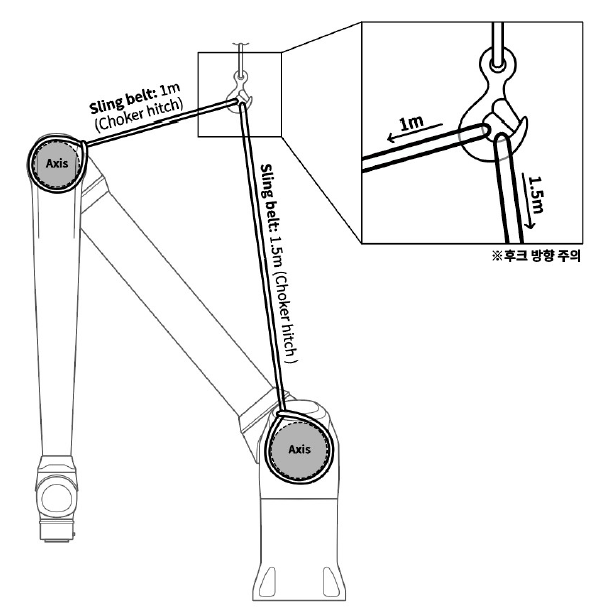

Veuillez utiliser la corde incluse après l'avoir correctement installée entre les axes 1 et 2 et l'axe 3, en fonction de sa longueur. (Reportez-vous à la figure ci-dessous)
-
Avant de démonter les boulons de fixation du robot, appliquez une tension appropriée aux cordes installées pour empêcher le robot de tomber immédiatement après le démontage des boulons de fixation.
|
Longueur du câble métallique |
Emplacement du périphérique |
|---|---|
|
1 500 mm |
Entre les axes 1 et 2 |
|
1 000 mm |
Axe 3 |
Avertissement
-
Pour la sécurité de l'utilisateur, les deux types de câbles inclus doivent être utilisés, et le non-respect des instructions peut entraîner des accidents de sécurité inattendus.
-
Si vous utilisez une corde autre que la corde incluse, assurez-vous de suivre les longueurs fournies.
-
Lorsque le robot est hissé, il peut s'incliner en fonction de facteurs environnementaux tels que l'état d'installation du câble métallique, la posture du robot et l'état de la fixation facultative. Soyez donc prudent.
-
Ne marchez pas sous le corps du robot lors du levage.
Remarque

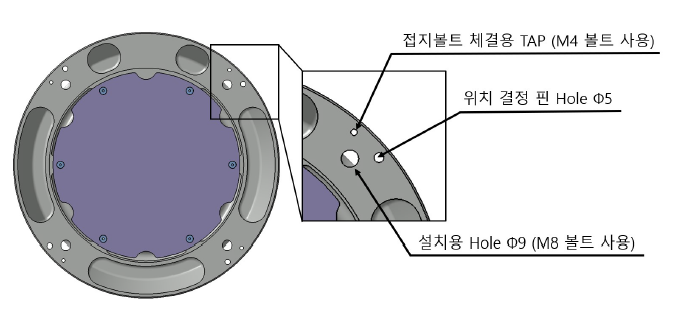

Dans le cas de la série P, 4 tarauds M8 sont appliqués à la base pour faciliter la manipulation afin que le travail puisse être facilement fait, veuillez donc les utiliser lorsque vous travaillez.
