Zone de sécurité

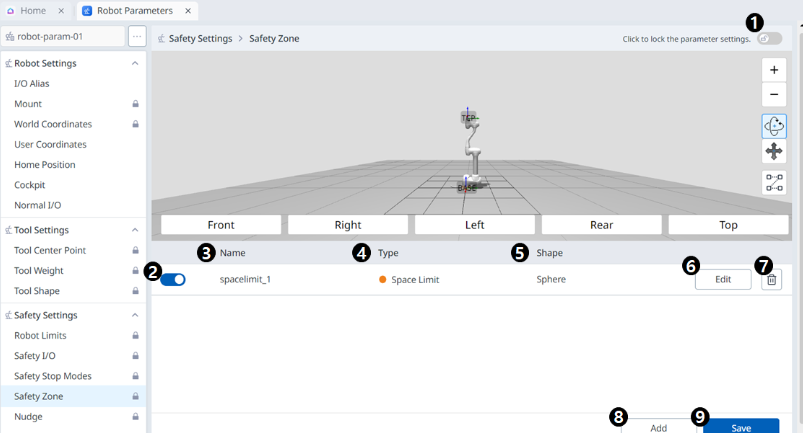

Écran des paramètres de la zone de sécurité


Menu

Éléments

Description

1

Bouton à bascule de verrouillage

Permet de verrouiller la valeur définie. Le mot de passe de sécurité est requis pour modifier la valeur définie.

2

Choisissez d'activer ou non

Ce bouton vous permet d'appliquer/d'annuler l'application de la zone de sécurité créée.

3

Nom de la zone

Nom donné par l'utilisateur lors de la création de la zone de sécurité

4

Type de zone

Types de zone de sécurité (chaque type a des paramètres différents à définir)

  • Limite d'espace

  • Collaborative Zone

  • Crushing Prevention Zone

  • Collision Sensitivity Reduction Zone

  • Tool Orientation Limit Zone

  • Zone personnalisée

5

Forme de zone

Formes des zones de sécurité

  • Cuboïde

  • Cylindre

  • Sphère

  • Cuboïde incliné

  • Boîte multiplan

6

Modifier

  • Ce bouton permet de modifier les paramètres de la zone de sécurité créée.

  • Appuyez sur ce bouton pour afficher une fenêtre contextuelle permettant de modifier la zone de sécurité.

7

Supprimer

Ce bouton permet de supprimer la zone de sécurité.

8

Ajouter

  • Ce bouton permet d'ajouter la zone de sécurité.

  • Ce bouton affiche une fenêtre contextuelle qui permet d'ajouter la zone de sécurité.

9

Enregistrer

Ce bouton permet d'enregistrer les modifications apportées aux paramètres relatifs à la zone de sécurité.

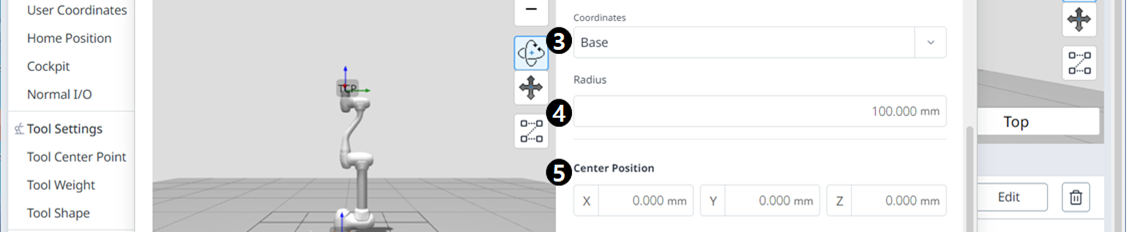

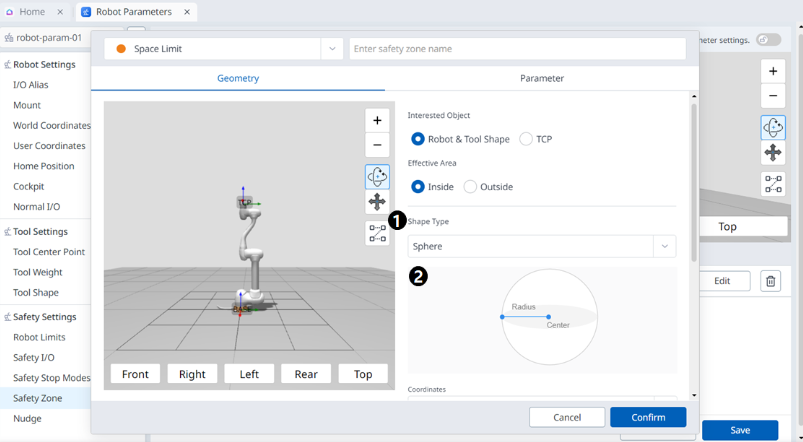

Sphère

external_Safety Zone1.png
external_Safety Zone2.png

Menu

Éléments

Description

1

Type de forme

Le type de forme souhaité peut être sélectionné dans cette liste déroulante.

2

Image de forme

Il s'agit de la zone où l'image du type sélectionné est visible.

3

Coordonnées

Les coordonnées de base ou du monde peuvent être sélectionnées dans cette liste déroulante.

4

Rayon

C'est ici que la valeur du rayon est saisie.

5

Position centrale

La valeur de centre peut être définie dans ces champs pour chacun des axes X, y et Z.

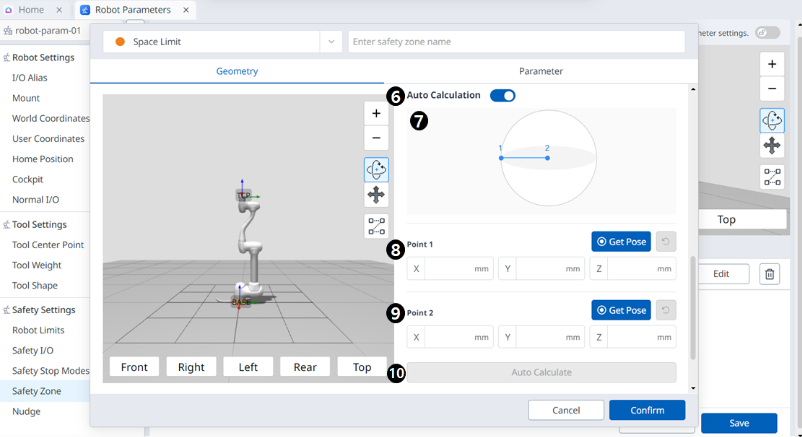

6

Calcul automatique

Ce bouton permet d'activer l'option mesure auto.

7

Image de calcul automatique

Cette zone est l'endroit où l'image requise pour la mesure automatique est visible. Ce message s'affiche lorsque l'option mesure auto est activée.

8

Point 1

Chaque champ correspond à l'emplacement où la valeur du point 1 est saisie.

9

Point 2

Chaque champ correspond à l'emplacement où la valeur du point 2 est saisie.

10

Calcul automatique

This button allows the Auto Calculate to be executed.

11

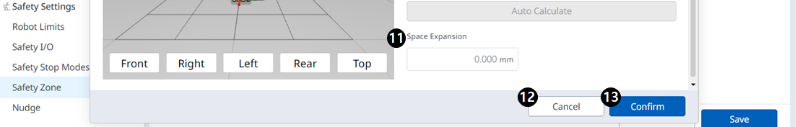

Expansion de l'espace

Ce champ permet de définir l'extension d'espace.

12

Annuler

Ce bouton permet d'annuler le réglage.

13

Confirmez

Ce bouton vous permet de confirmer le réglage.

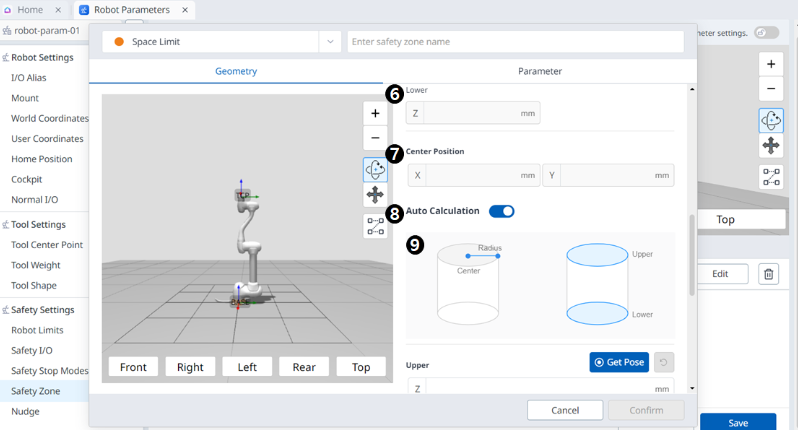

Cylindre

external_Safety Zone3.png
external_Safety Zone4.png
external_Safety Zone5.png
external_Safety Zone6.png

Menu

Éléments

Description

1

Type de forme

Le type de forme souhaité peut être sélectionné dans cette liste déroulante.

2

Image de forme

Il s'agit de la zone où l'image du type sélectionné est visible.

3

Coordonnées

Les coordonnées de base ou du monde peuvent être sélectionnées dans cette liste déroulante.

4

Rayon

C'est ici que la valeur du rayon est saisie.

5

Supérieur

Ce champ est l'endroit où la valeur supérieure est saisie.

6

Abaisser

Ce champ est destiné à saisir la valeur inférieure.

7

Position centrale

La valeur de centre peut être définie dans ces champs pour chacun des axes X et Y.

8

Calcul automatique

Ce bouton permet d'activer l'option mesure auto.

9

Calculer automatiquement l'image

Cette zone est l'endroit où l'image requise pour la mesure automatique est visible. Ce message s'affiche lorsque l'option mesure auto est activée.

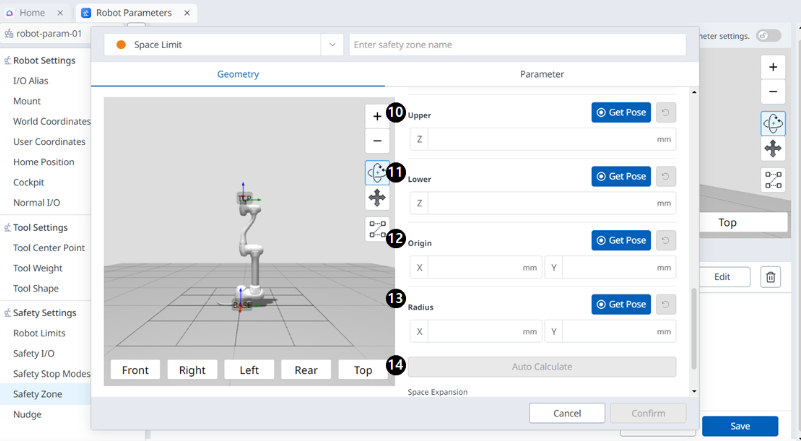

10

Supérieur

Ce champ est l'endroit où la valeur supérieure est saisie.

11

Abaisser

Ce champ est destiné à saisir la valeur inférieure.

12

Origine

Ce champ est destiné à saisir la valeur d’origine.

13

Rayon

Ce champ est destiné à saisir la valeur du rayon.

14

Calcul automatique

This button allows the Auto Calculate to be executed.

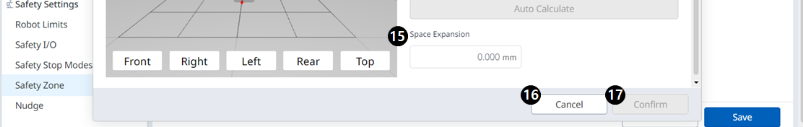

15

Expansion de l'espace

Ce champ permet de définir l'extension d'espace.

16

Annuler

Ce bouton permet d'annuler le réglage.

17

Confirmez

Ce bouton vous permet de confirmer le réglage.

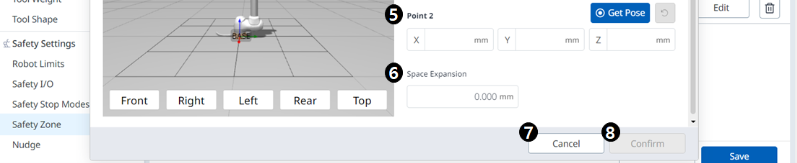

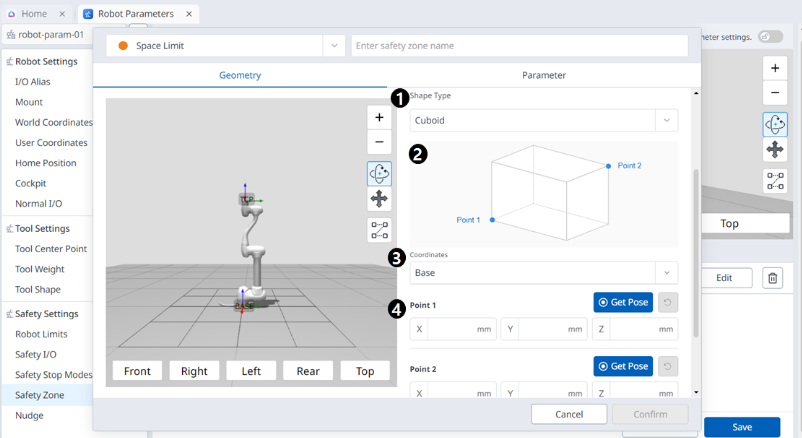

Cuboïde

external_Safety Zone7.png
external_Safety Zone8.png

Menu

Éléments

Description

1

Type de forme

Le type de forme souhaité peut être sélectionné dans cette liste déroulante.

2

Image de forme

Il s'agit de la zone où l'image du type sélectionné est visible.

3

Coordonnées

Les coordonnées de base ou du monde peuvent être sélectionnées dans cette liste déroulante.

4

Point 1

Chaque champ correspond à l'emplacement où la valeur du point 1 est saisie.

5

Point 2

Chaque champ correspond à l'emplacement où la valeur du point 2 est saisie.

6

Expansion de l'espace

Ce champ permet de définir l'extension d'espace.

7

Annuler

Ce bouton permet d'annuler le réglage.

8

Confirmez

Ce bouton vous permet de confirmer le réglage.

Cuboïde incliné

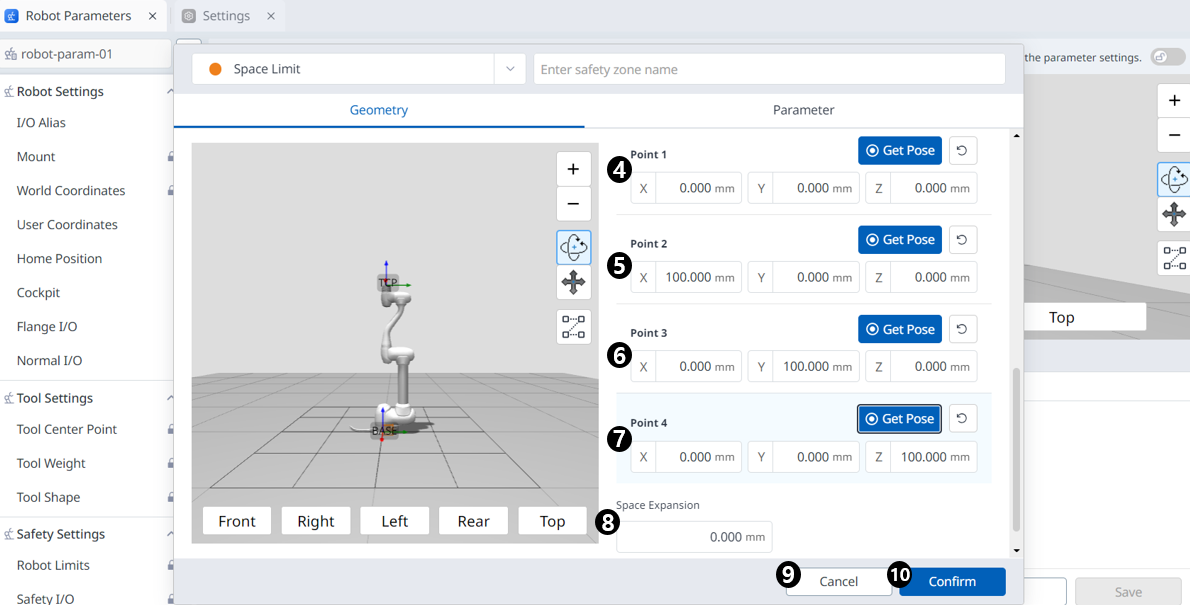

4 points


Menu

Éléments

Description

1

méthode de saisie

Vous pouvez choisir la méthode de saisie souhaitée.

2

Image d'espace

Il s'agit de la zone où l'image du type sélectionné est visible.

3

Coordonnées

Les coordonnées de base ou du monde peuvent être sélectionnées dans cette liste déroulante.

4

Point 1

Chaque champ correspond à l'emplacement où la valeur du point 1 est saisie.

5

Point 2

Chaque champ correspond à l'emplacement où la valeur du point 2 est saisie.

6

Point 3

Chaque champ correspond à l'emplacement où la valeur du point 3 est saisie.

7

Point 4

Chaque champ correspond à l'emplacement où la valeur du point 4 est saisie.

8

Expansion de l'espace

Ce champ permet de définir l'extension d'espace.

9

Annuler

Ce bouton permet d'annuler le réglage.

10

Confirmez

Ce bouton vous permet de confirmer le réglage.

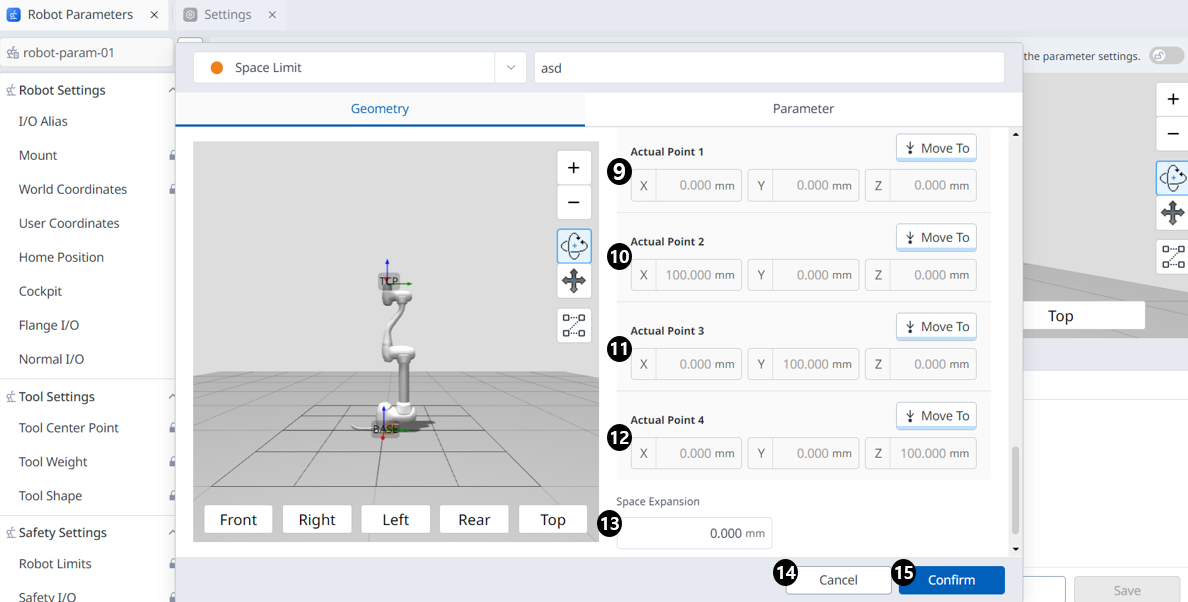

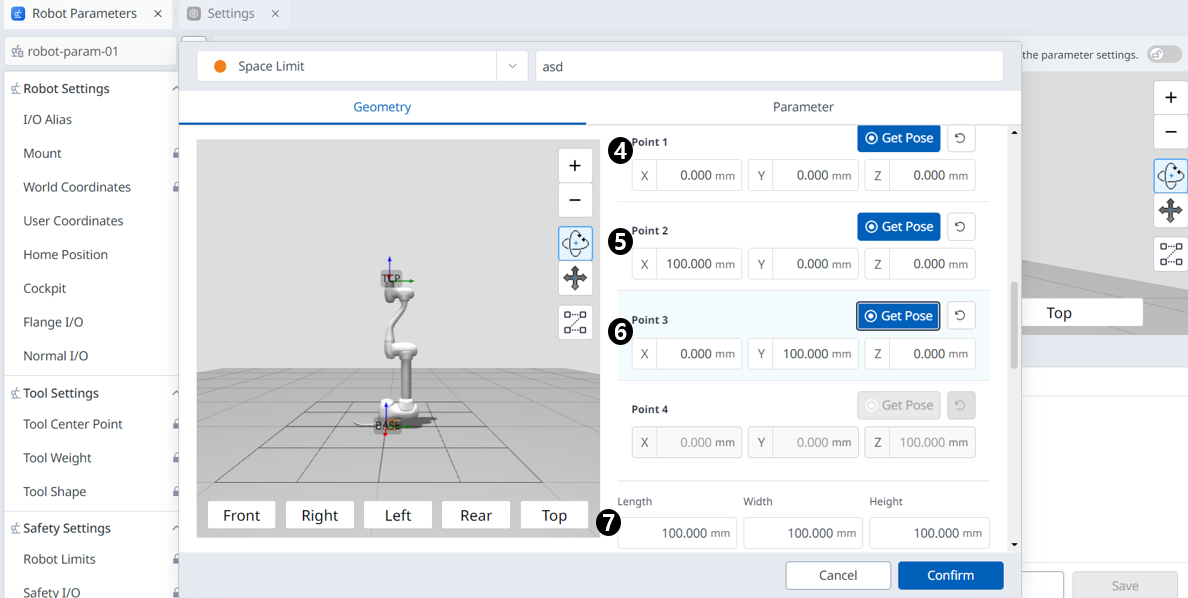

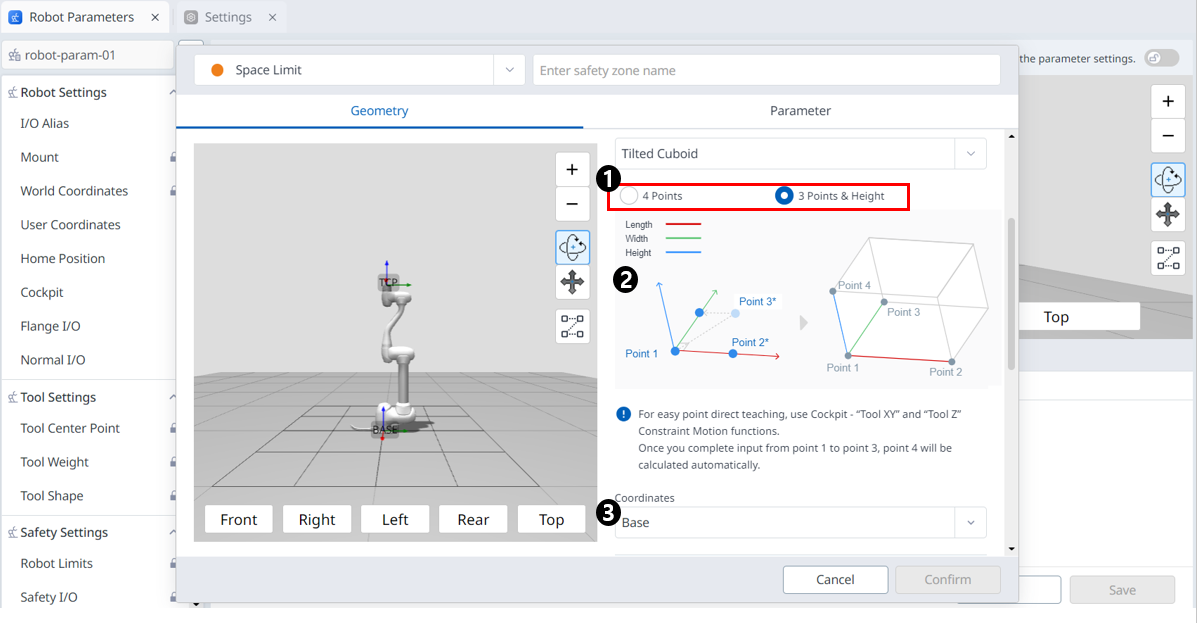

3 points et hauteur


Menu

Éléments

Description

1

méthode de saisie

Vous pouvez choisir la méthode de saisie souhaitée.

2

Image d'espace

Il s'agit de la zone où l'image du type sélectionné est visible.

3

Coordonnées

Les coordonnées de base ou du monde peuvent être sélectionnées dans cette liste déroulante.

4

Point 1

Chaque champ correspond à l'emplacement où la valeur du point 1 est saisie.

5

Point 2

Chaque champ correspond à l'emplacement où la valeur du point 2 est saisie.

6

Point 3

Chaque champ correspond à l'emplacement où la valeur du point 3 est saisie.

7

paramètres de format

Entrez les valeurs longueur, largeur et hauteur.

8

paramètres de décalage

Entrez une valeur de décalage.

9

Point réel 1

Vous pouvez vérifier la valeur réelle du point 1 calculée à partir des informations de 3 points, de taille et de décalage.

10

Point réel 2

Vous pouvez vérifier la valeur réelle du point 2 calculée à partir des informations de 3 points, de taille et de décalage.

11

Point réel 3

Vous pouvez vérifier la valeur réelle du point 3 calculée à partir des informations de 3 points, de taille et de décalage.

12

Point réel 4

Vous pouvez vérifier la valeur réelle du point 4 calculée à partir des informations de 3 points, de taille et de décalage.

13

Expansion de l'espace

Ce champ permet de définir l'extension d'espace.

14

Annuler

Ce bouton permet d'annuler le réglage.

15

Confirmez

Ce bouton vous permet de confirmer le réglage.

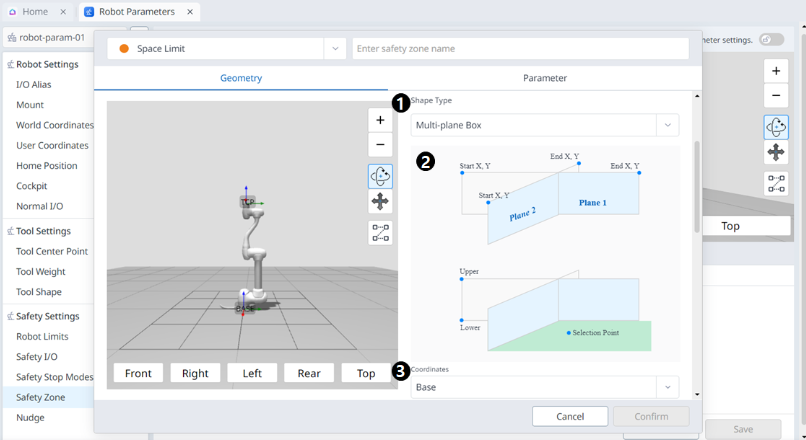

Boîte multiplan

external_Safety Zone9.png
external_Safety Zone10.png
external_Safety Zone11.png

Menu

Éléments

Description

1

Type de forme

Le type de forme souhaité peut être sélectionné dans cette liste déroulante.

2

Image de forme

Il s'agit de la zone où l'image du type sélectionné est visible.

3

Coordonnées

Les coordonnées de base ou du monde peuvent être sélectionnées dans cette liste déroulante.

4

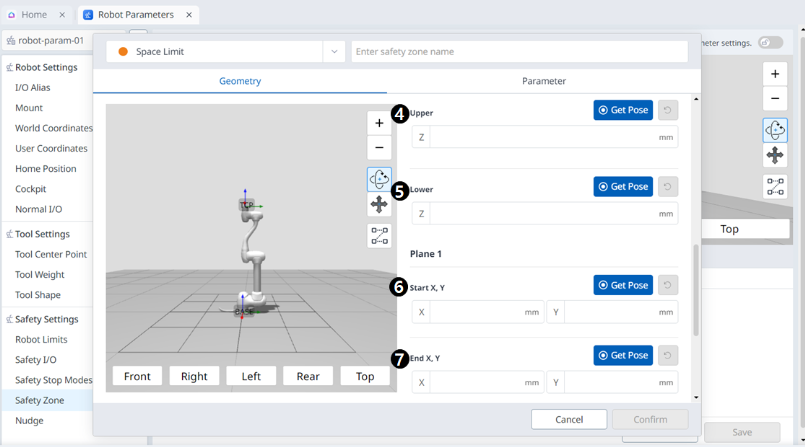

Supérieur

Ce champ est l'endroit où la valeur supérieure est saisie.

5

Abaisser

Ce champ est destiné à saisir la valeur inférieure.

6

Plan début X, y

Ce champ est l'endroit où le point de départ du plan est entré.

7

Fin du volet X,y

Ce champ est l'endroit où le point final du plan est entré.

8

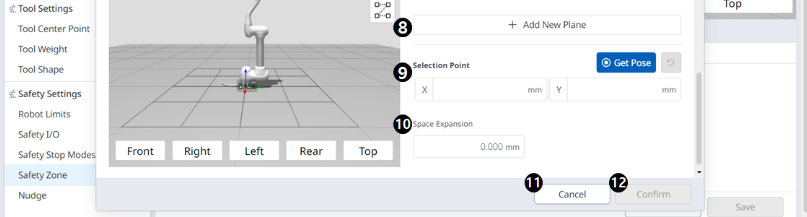

Ajouter un nouveau plan

Cliquez sur ce bouton pour ajouter un nouveau plan.

9

Point de sélection

Chaque champ est destiné à saisir les valeurs du point de sélection.

10

Expansion de l'espace

Ce champ permet de définir l'extension d'espace.

11

Annuler

Ce bouton permet d'annuler le réglage.

12

Confirmez

Ce bouton vous permet de confirmer le réglage.
