M0617 catégorie d'arrêt 0
Joint 1
Extension = 100 %, vitesse = 100 %, charge utile = 100 %
|
|
Distance d'arrêt (rad) |
Temps d'arrêt (ms) |
|---|---|---|
|
Joint 1 |
0,095 |
89 |
Joint 2
Extension = 100 %, vitesse = 100 %, charge utile = 100 %
|
|
Distance d'arrêt (rad) |
Temps d'arrêt (ms) |
|---|---|---|
|
Joint 2 (θj2) |
0,104 |
326 |
|
Joint 3 (θj3) |
0,336 |
|
|
Distance (θd) |
0,26 |
Joint 3
Extension = 100 %, vitesse = 100 %, charge utile = 100 %
|
|
Distance d'arrêt (rad) |
Temps d'arrêt (ms) |
|---|---|---|
|
Joint 2 (θj2) |
0,079 |
173 |
|
Joint 3 (θj3) |
0,119 |
|
|
Distance (θd) |
0,185 |
-
Les angles du joint 2 et du joint 3 se réfèrent à θj2, θj3, θd dans poses et conditions de mesure.

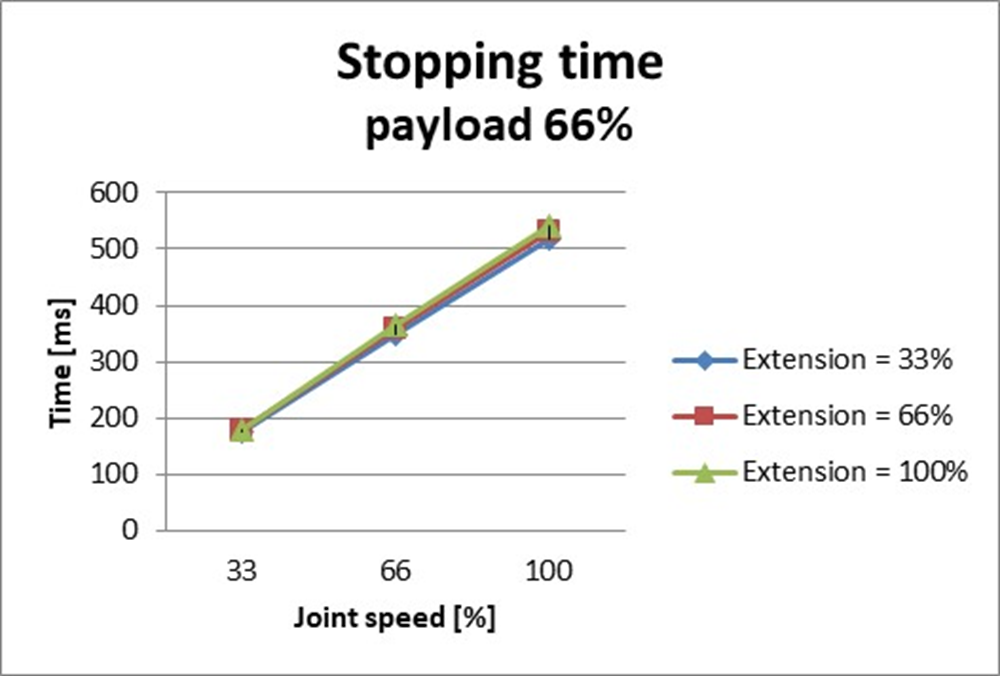

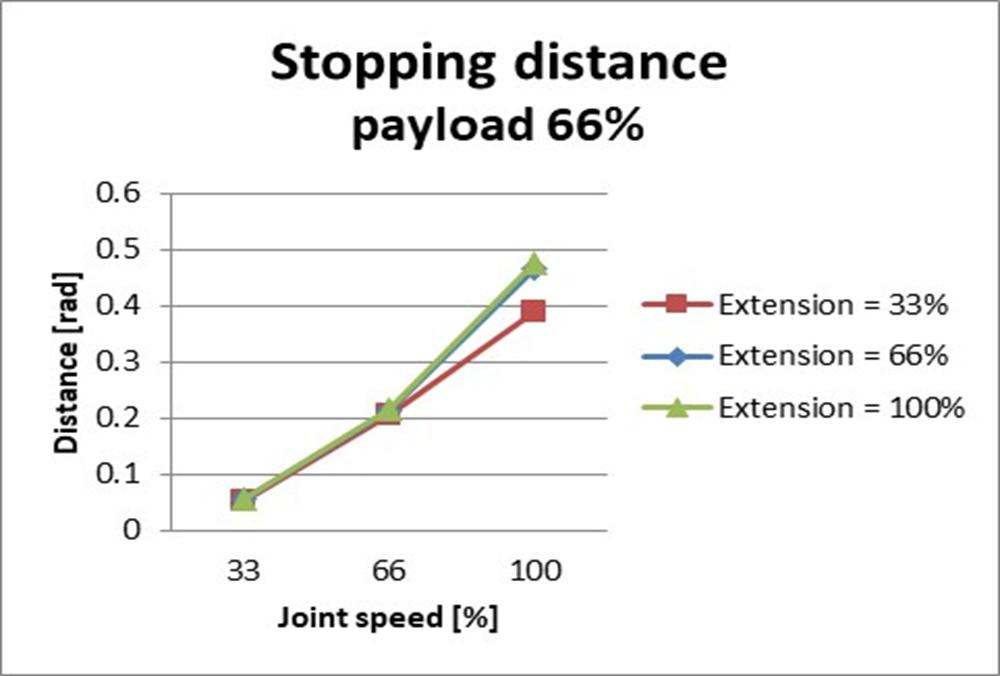

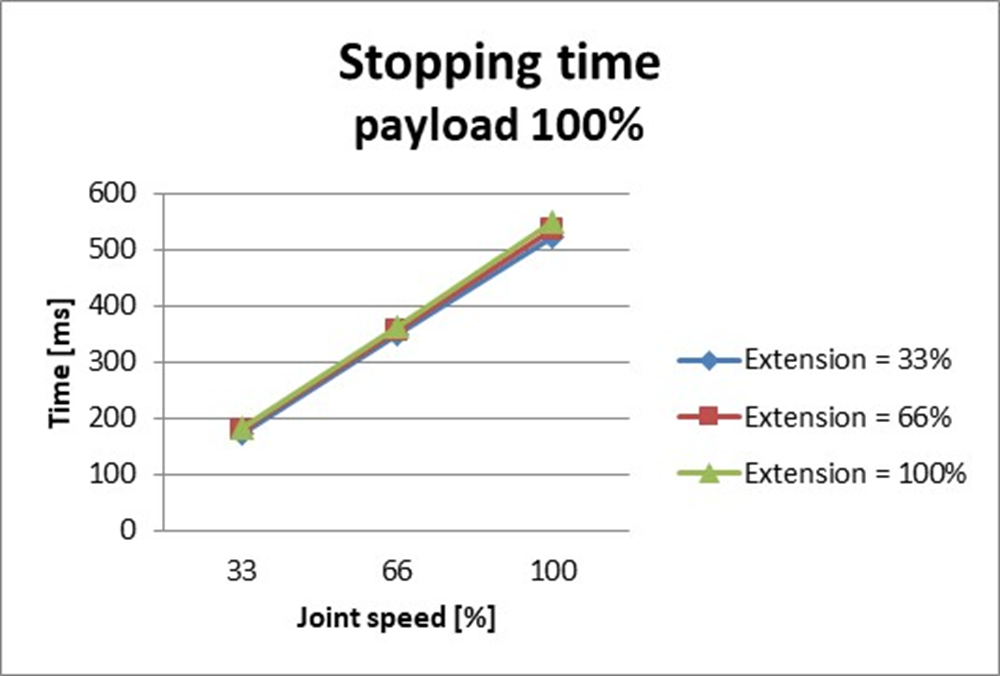

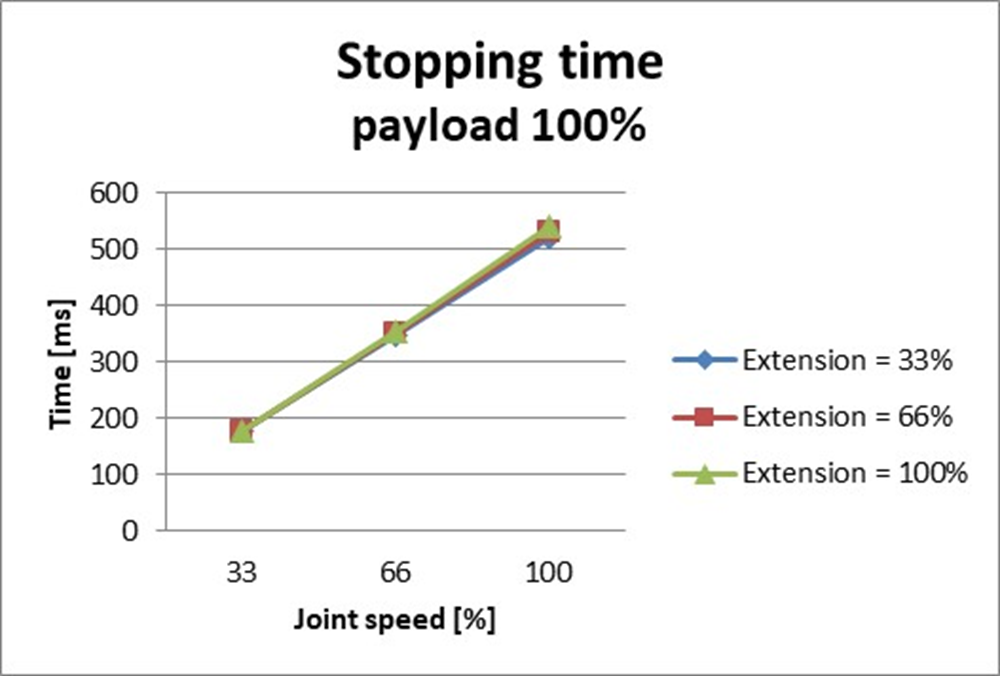

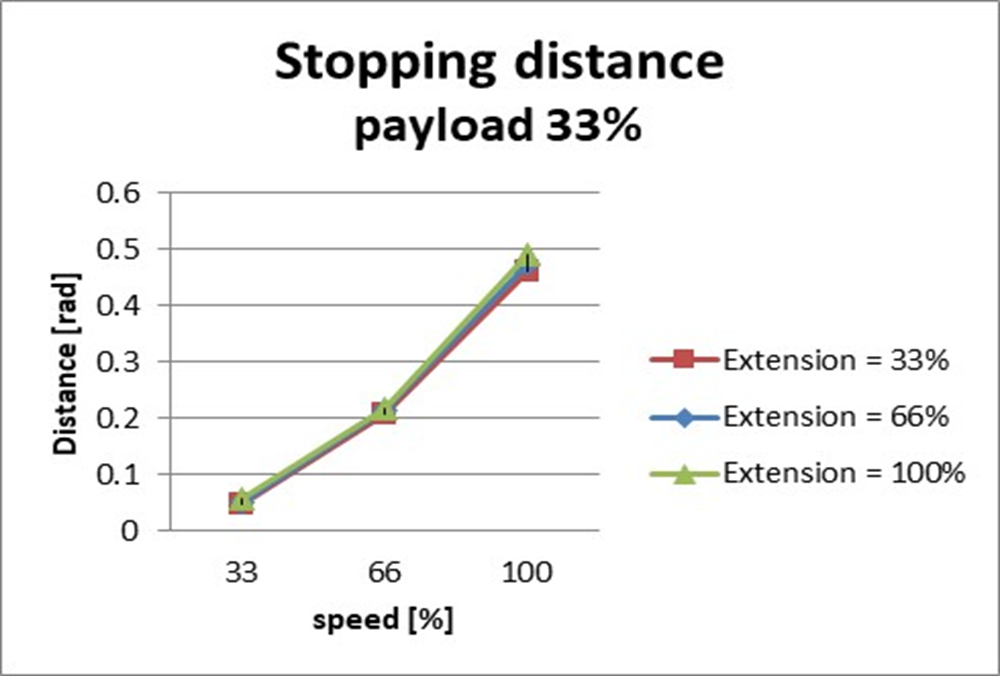

M0617 catégorie d'arrêt 1
Distance d'arrêt et heure d'arrêt de la liaison 1 (base)
|
Distance d'arrêt à 33 % de la valeur max. Charge (rad) |
Distance d'arrêt à 66 % de la valeur max. Charge (rad) |
|
|
|
Distance d'arrêt au max. Charge (rad) |
Temps d'arrêt à 33 % du max. Charge (ms) |
|
|
|
Temps d'arrêt à 66 % du max. Charge (ms) |
Temps d'arrêt au max. Charge (ms) |
|
|
Distance d'arrêt et heure d'arrêt de la liaison 2 (Shoulder)
|
Distance d'arrêt à 33 % de la valeur max. Charge (rad) |
Distance d'arrêt à 66 % de la valeur max. Charge (rad) |
|
|
|
Distance d'arrêt au max. Charge (rad) |
Temps d'arrêt à 33 % du max. Charge (ms) |
|
|
|
Temps d'arrêt à 66 % du max. Charge (ms) |
Temps d'arrêt au max. Charge (ms) |
|
|
Distance d'arrêt et heure d'arrêt de la liaison 3 (Elbow)
|
Distance d'arrêt au max. Niveau d'étirement (rad) |
Temps d'arrêt au max. Niveau d'étirement (ms) |
|---|---|
|
|
