Configuration de la borne d'entrée du codeur (TBEN1, TBEN2)

Le contrôleur dispose de deux bornes TBEN qui permettent l'entrée des codeurs externes. Elles prennent en charge les phases A, B et Z comme entrées et effectuent des décomptes basés sur 12 V en courant continu. De plus, la phase S peut être utilisée comme capteur de Start du convoyeur.


  • Pour garantir une précision d'entrée maximale, observez les consignes suivantes : Utilisez des câbles blindés à paires torsadées pour réduire le bruit.

  • Raccordez le câble blindé à la borne de terre à l'intérieur du boîtier de commande.

  • Pour les entrées de la phase S, connectez une résistance de rappel à la source ou à la masse selon le type(NPN/PNP) de capteur pour prévenir l'état sans potentiel.

La figure ci-après montre une configuration du codeur et du capteur d'échantillon, consultez-la pour établir les connexions.

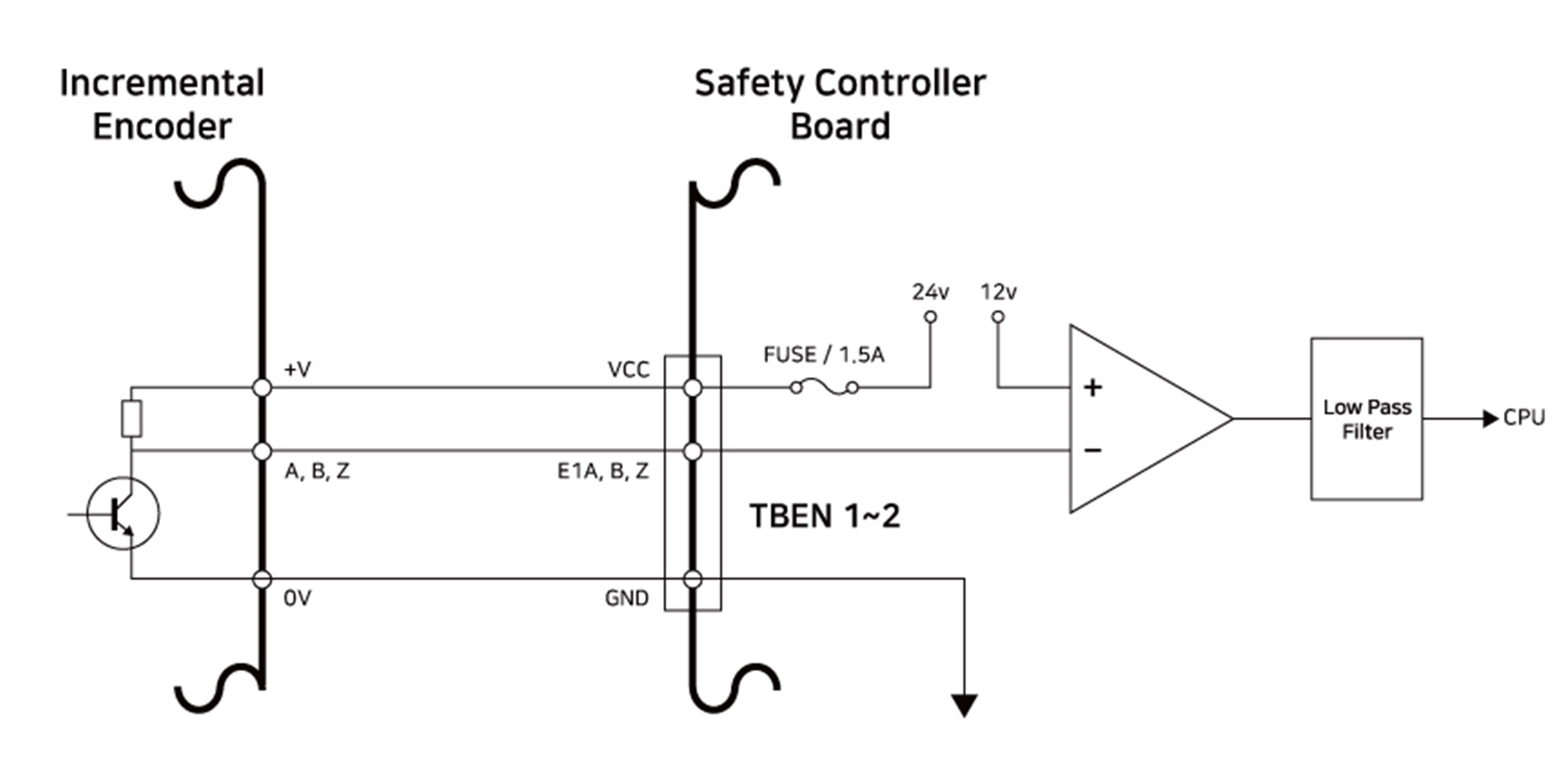

Connectez les Incremental Encoder phase A, B, Z

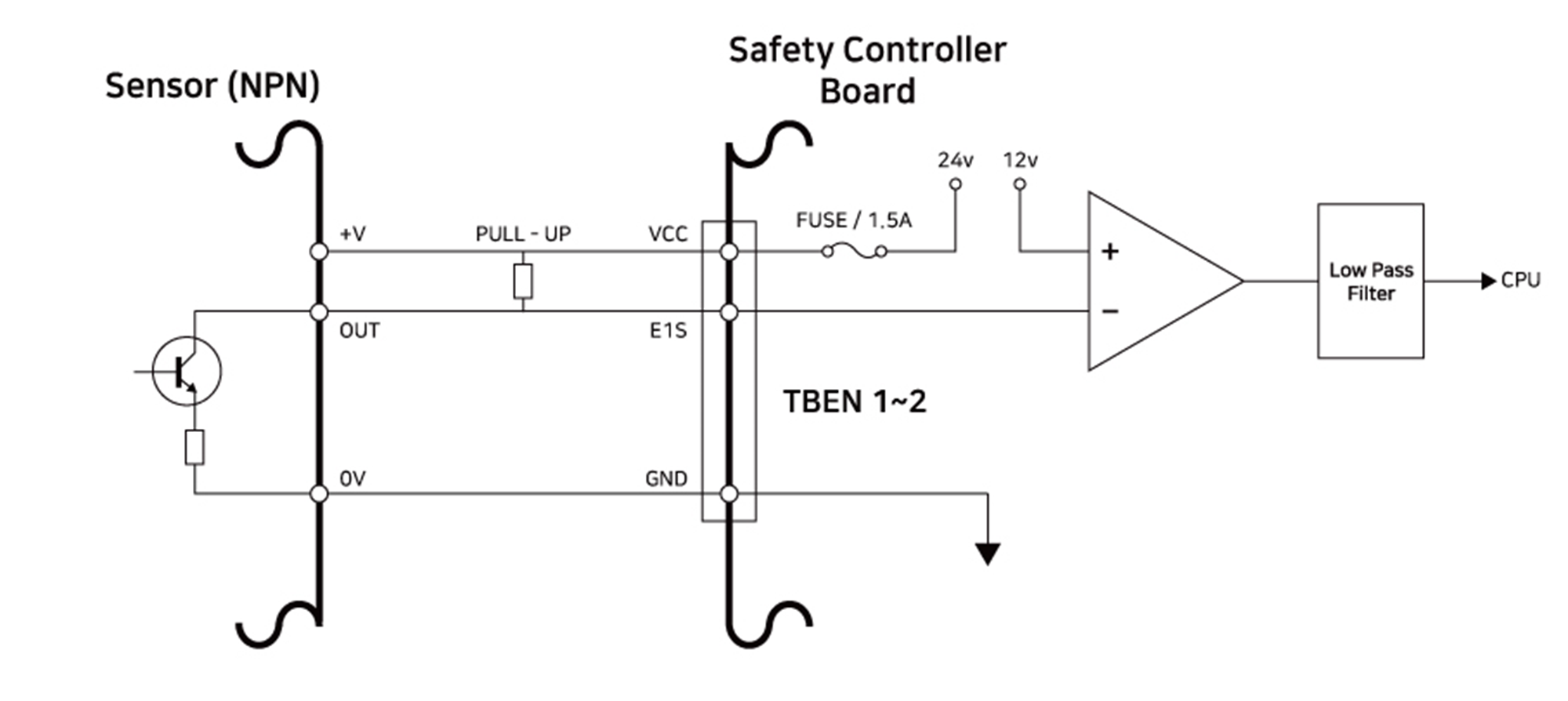

Connexion du Sensor NPN

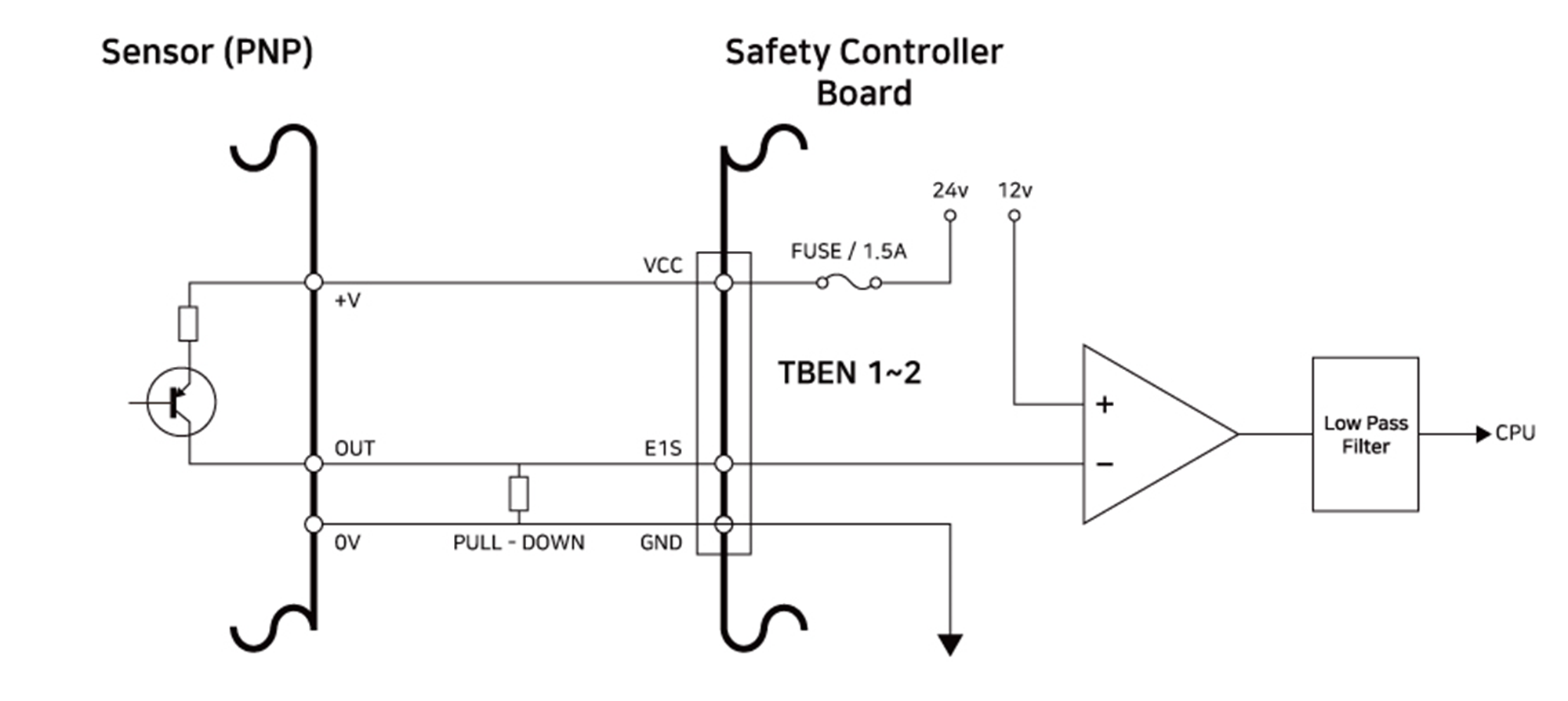

Connexion du Sensor PNP
