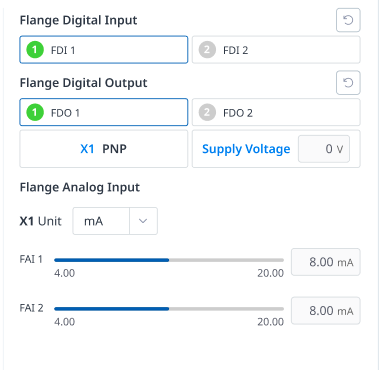

Entrée numérique à bride
-
Vérifiez le numéro de port du périphérique connecté à la bride.
-
Les informations suivantes s'affichent en fonction de l'état de l'entrée numérique du numéro correspondant.
-
Si le signal numérique est un signal élevé, l'icône s'affiche en vert clair.
-
Si le signal numérique est un signal faible, l'icône s'affiche en gris.
-
-
Si le signal numérique est élevé même lorsque l'entrée numérique est définie comme entrée de sécurité, l'icône s'affiche en bleu et si elle est faible, elle s'affiche en gris.
Sortie numérique à bride
-
Vérifiez le numéro de port du périphérique connecté à la bride.
-
Appuyez sur l'icône marche/arrêt correspondant au numéro de port pour activer ou désactiver la sortie numérique.
-
Lorsque vous appuyez sur l'icône Marche, l'icône passe au vert clair et le port correspondant est activé.
-
Lorsque vous appuyez sur l'icône Arrêt, l'icône passe au vert clair et le port correspondant est désactivé.
-
Entrée analogique de bride
-
Appuyez sur la liste déroulante de l'entrée analogique de bride du contrôleur pour sélectionner l'élément à vérifier.
-
Vérifiez les informations d'entrée analogique de bride de l'élément sélectionné affiché à l'écran.
-
La valeur d'entrée analogique de bride ne peut pas définir la valeur d'entrée dans la fenêtre d'état.
