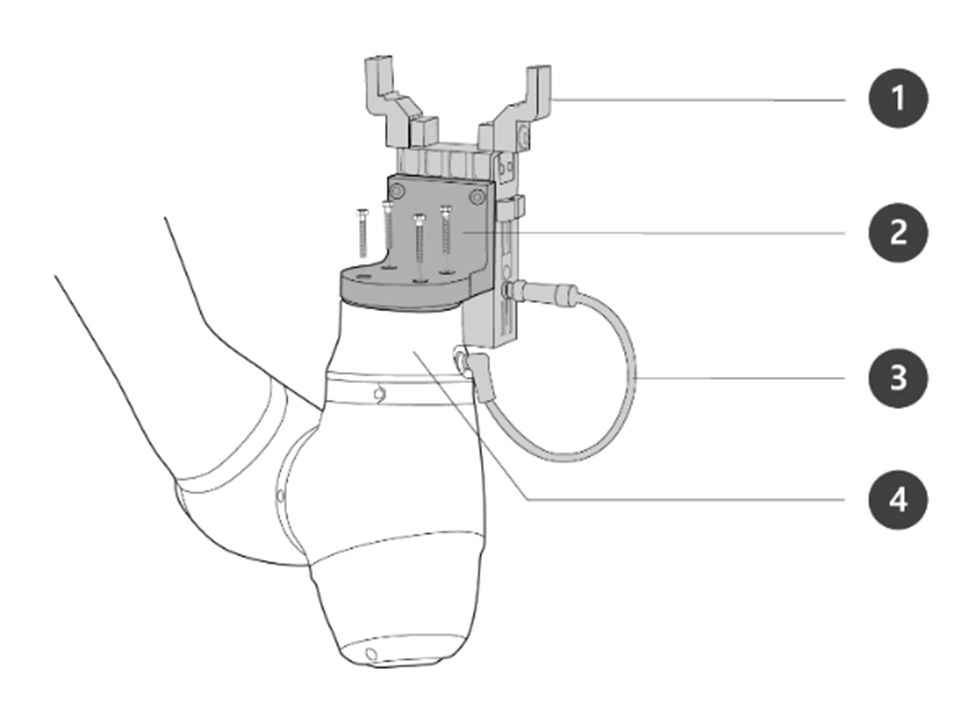

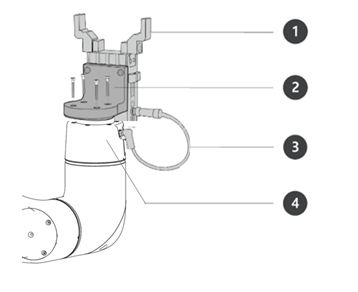

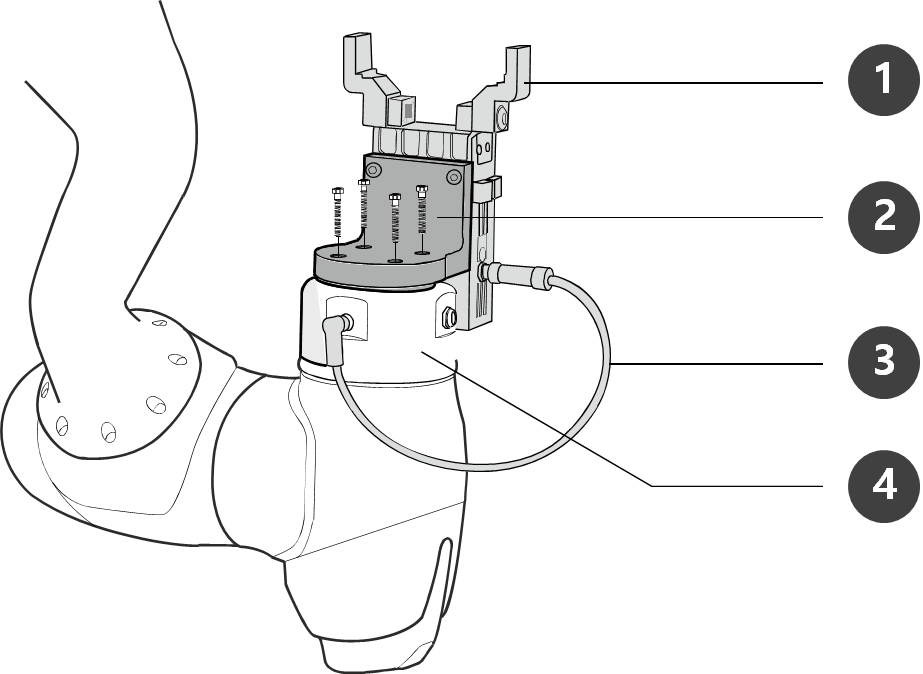

N° |
Élément |
|
1 |
Tool |
|
2 |
Bracket |
|
3 |
Cable |
|
4 |
Tool flange |
-
Utilisez quatre boulons M6 pour fixer l'outil à la bride de l'outil.
-
Il est recommandé d'utiliser un couple de serrage de 9 Nm pour serrer les boulons.
-
Utilisez une épingle de marquage de Φ6 pour installer le robot dans un lieu fixe de manière précise.
-
-
Connectez les câbles nécessaires aux connecteurs d'E/S à bride une fois l'outil fixé.
Les méthodes de fixation de l'outil peuvent varier selon l'outil. Pour plus d'informations sur l'installation de l'outil, référez-vous au manuel fourni par le fabricant de l'outil.

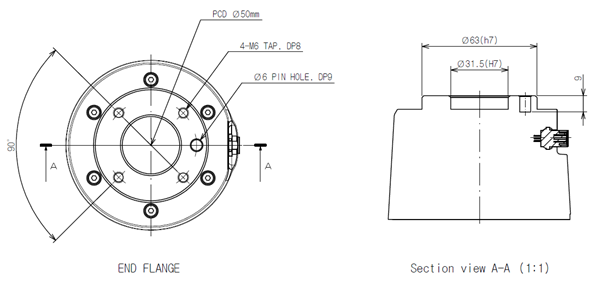

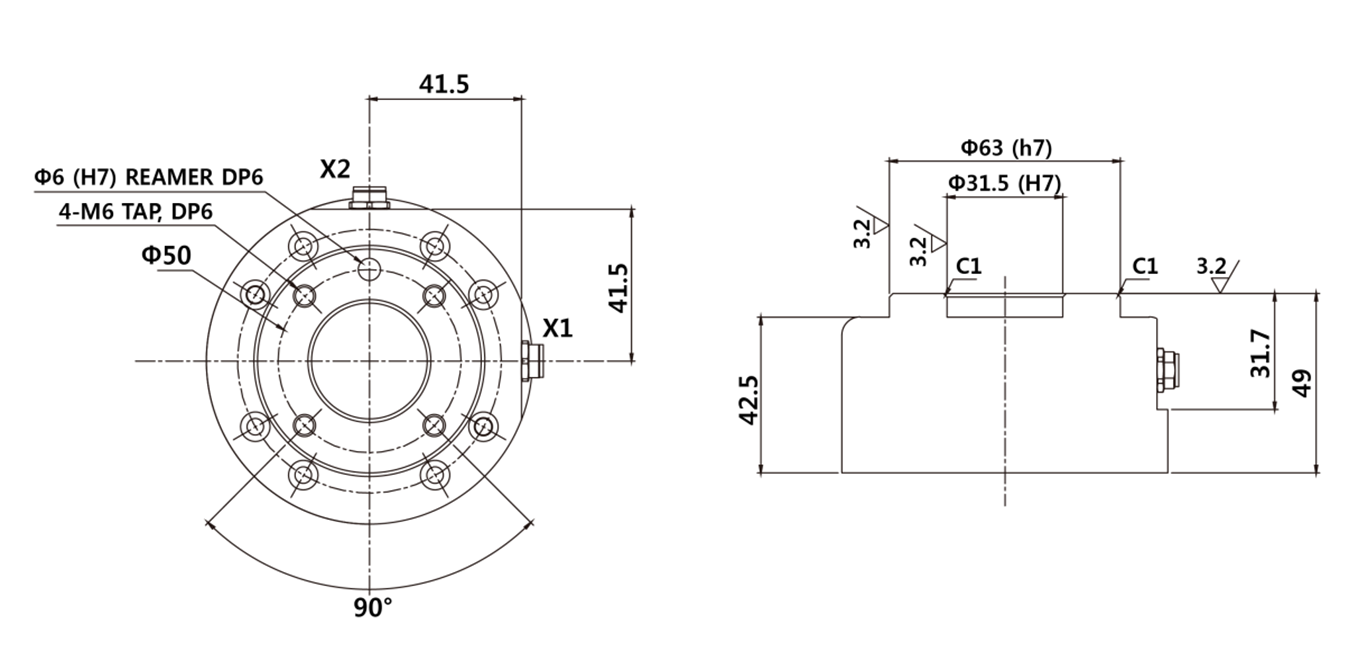

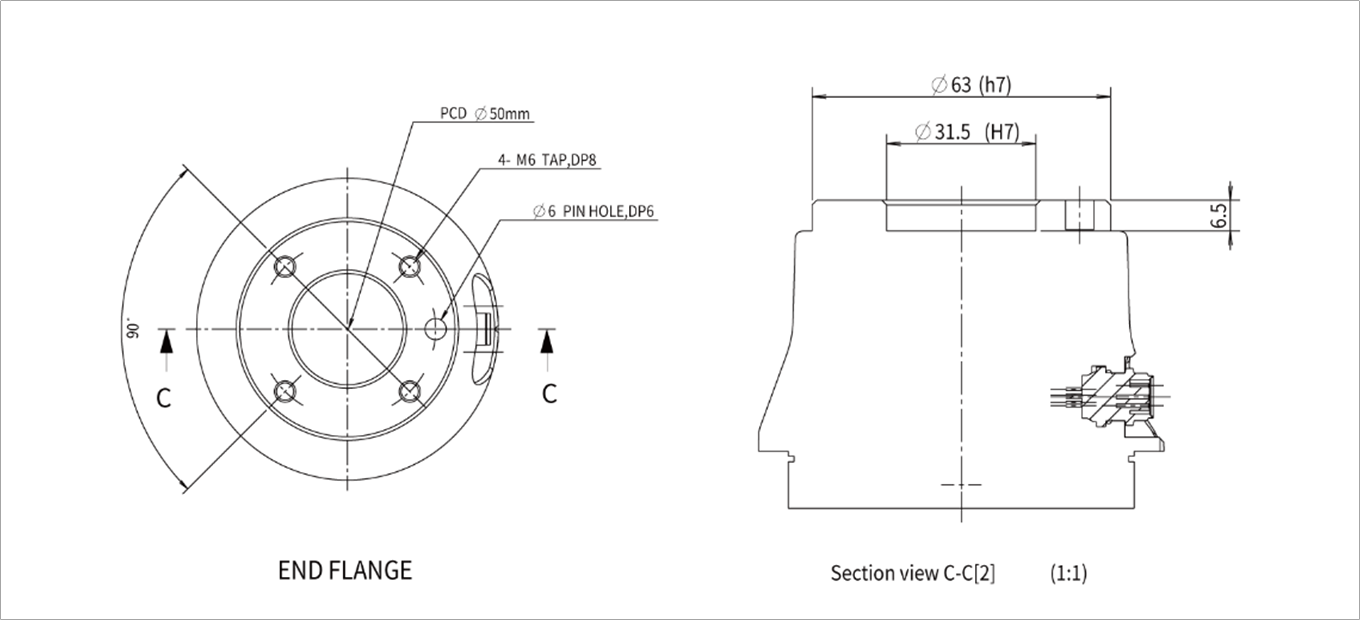

Bride de sortie de l'outil, ISO 9409-1-50-4-M6
