E/S à bride

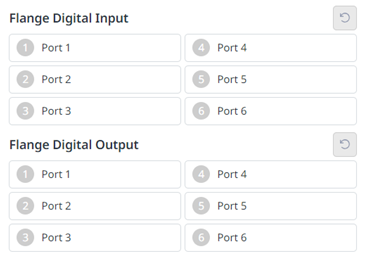

Entrée numérique à bride

  1. Vérifiez le numéro de port du périphérique connecté à la bride.

  2. Les informations suivantes s'affichent en fonction de l'état de l'entrée numérique du numéro correspondant.

    • Si le signal numérique est un signal élevé, l'icône s'affiche en vert clair.

    • Si le signal numérique est un signal faible, l'icône s'affiche en gris.


Remarque

  • Si le signal numérique est élevé même lorsque l'entrée numérique est définie comme entrée de sécurité, l'icône s'affiche en bleu et si elle est faible, elle s'affiche en gris.


Sortie numérique à bride

  1. Vérifiez le numéro de port du périphérique connecté à la bride.

  2. Appuyez sur l'icône marche/arrêt correspondant au numéro de port pour activer ou désactiver la sortie numérique.

    • Lorsque vous appuyez sur l'icône Marche, l'icône passe au vert clair et le port correspondant est activé.

    • Lorsque vous appuyez sur l'icône Arrêt, l'icône passe au vert clair et le port correspondant est désactivé.
