Especificaciones de Flange Digital Output

Flange digital output es una especificación PNP, y la salida de photo coupler se establece en output.

El canal de output correspondiente se vuelve de +24 V cuando se activa la output digital. El canal de output correspondiente está open (floating) cuando se desactiva la output digital.

Las especificaciones eléctricas de la output digital son las siguientes:

Parámetro

Mín.

Típico

Máx.

Unidad

Tensión con un consumo de 10 mA

23

-

-

V

Tensión con un consumo de 50 mA

22.8

-

23.7

V

Corriente con consumo

0

-

50

mA

Precaución

  • La output digital no tiene limitaciones de corriente. Ignorar las especificaciones anteriores durante la operación puede causar daños permanentes al producto.

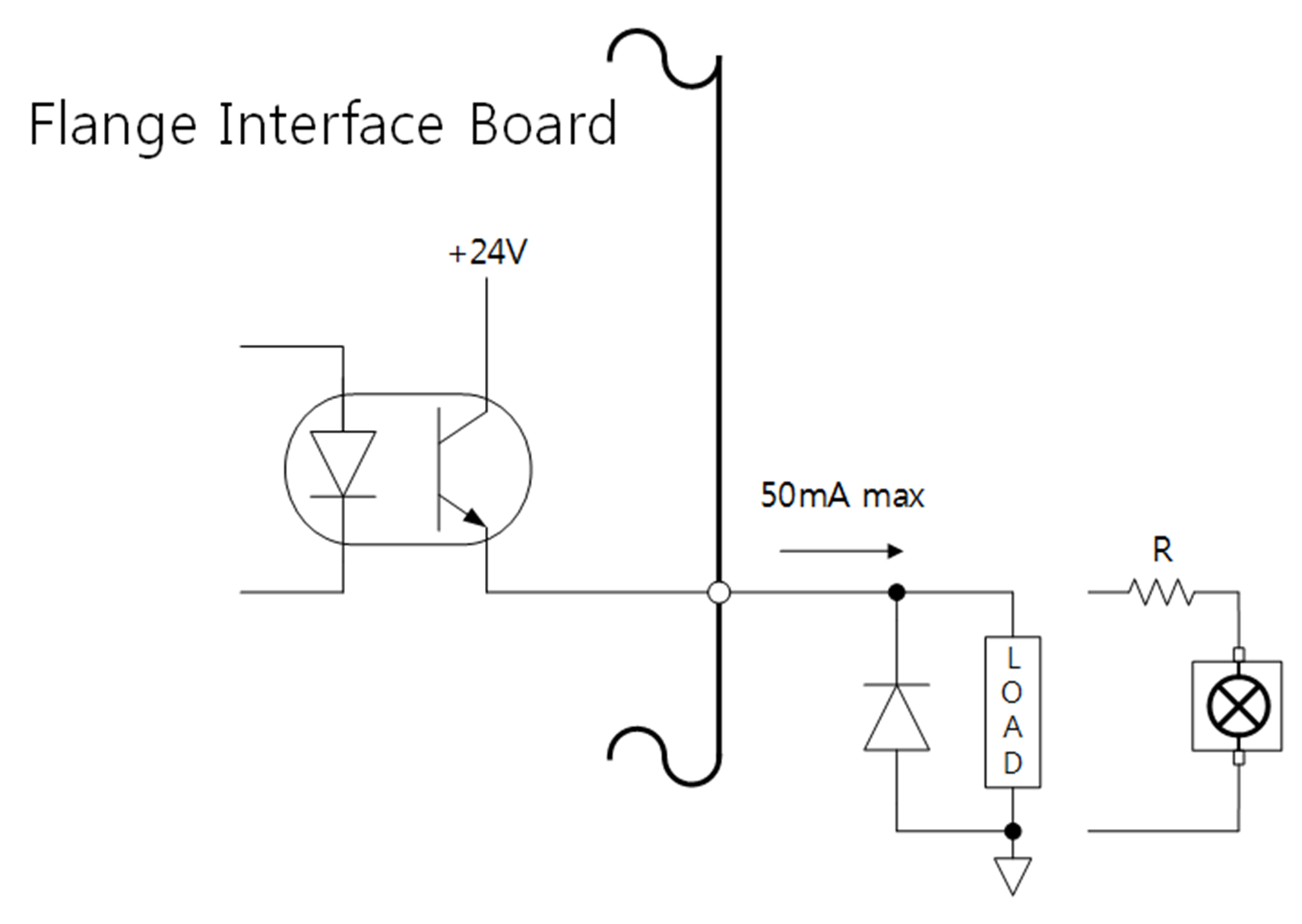

  • El siguiente gráfico es un ejemplo de configuración de output digital, consúltelo mientras conecta tool y gripper.
  • Asegúrese de desconectar la energía del robot cuando configure el circuito.
