E/S de la brida

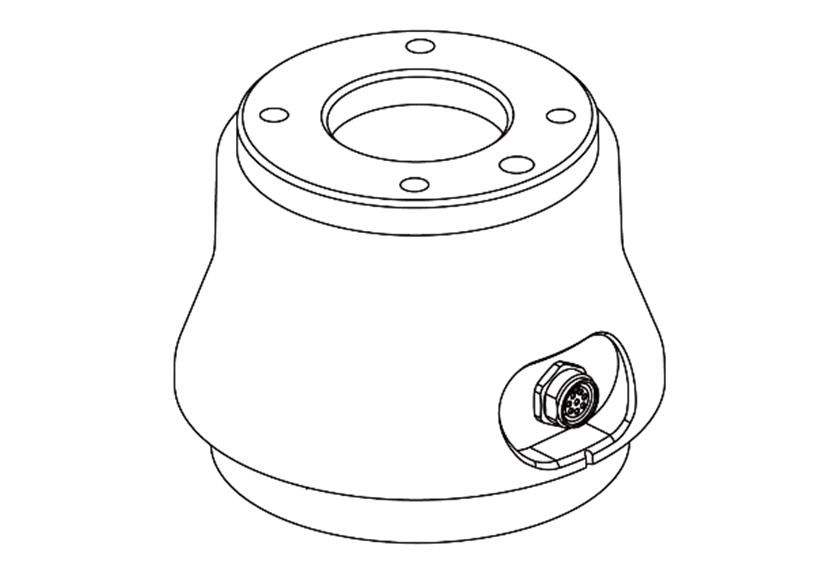

La cubierta de la brida del extremo del robot tiene un conector M8 específico de 8 clavijas. Consulte el gráfico a continuación para obtener información sobre la ubicación y la forma.
El conector suministra energía y las señales de control necesarias para operar la gripper (pinza) o los sensores integrados en herramientas específicas del robot. Los siguientes son cables industriales de muestra (se pueden usar cables equivalentes):
- Phoenix contact 1404178 (recto)
- Phoenix contact 1404182 (ángulo recto)
El plano de pines de cada conector es el siguiente:
Schematic Diagram
Las funciones de E/S proporcionadas por el conector X1 son diferentes. Consulte el gráfico a continuación para obtener detalles sobre las configuraciones de E/S.
Configuración X1 (E/S digital, RS 485)
N.º | Señal | Note |
1 | RS485 A | Mfg date 6 juli 2020 ~ 21 januari 2021 |
2 | RS485 B | |
3 | Digital Output 1 | |
4 | Digital Output 2 | |
5 | +24V | |
6 | Digital Input 2 | |
7 | Digital Input 1 | |
8 | GND |
Configuración X1 (E/S digital, RS 485)
De instelling is sinds 21 januari 2021 als volgt gewijzigd.
N.º | Señal | Note |
1 | Digital Input 1 | Mfg date Voor 6 juli 2020 Mfg date Na 21 januari 2021 Andere serienummers toegepast VMA6F5-A0509S WAA6H7-A0912 WAA6H8-A0912 |
2 | Digital Output 1 | |
3 | Digital Output 2 | |
4 | RS485 A | |
5 | +24V | |
6 | RS485 B | |
7 | Digital Input 2 | |
8 | GND |
Advertencia
- Configureer tools en grijpers na controle van de I/O-configuratie op basis van productiedatum (robot labal mfg datum).
- U kunt het vinden op Doosan Robotlab. (https://robotlab.doosanrobotics.com)
- Als u robottools uitvoert en de I/O-configuratie negeert, kan het product permanente schade oplopen.
La alimentación interna de la E/S de la brida está configurada en 24 V. Consulte la tabla a continuación para obtener especificaciones detalladas de la potencia durante la conexión de E/S.
Parámetro | Mín. | Típico | Máx. | Unidad |
Voltaje de alimentación | - | 24 | - | V |
Corriente de alimentación | - | 2 | 3 | A |
Salida digital | - | 2 | - | EA |
Entrada digital | - | 2 | - | EA |
Advertencia
- Instale la herramienta y la pinza de manera que no causen ningún peligro cuando se corta la corriente.
(Por ejemplo, workpiece que se cae de la herramienta)
- El terminal n.º 5 de cada conector emite 24 V en todo momento mientras se suministra energía al robot, así que asegúrese de cortar la fuente de alimentación al robot cuando configure la herramienta y la pinza.
