tet
|
N.º |
Elemento |
|
1 |
Tool |
|
2 |
Bracket |
|
3 |
Cable |
|
4 |
Tool flange |
-

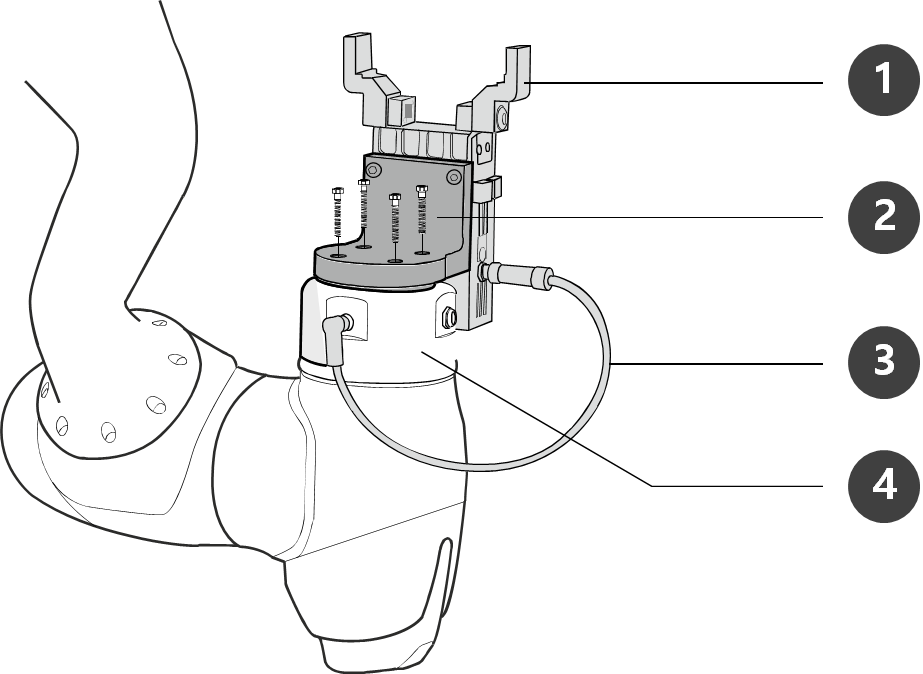

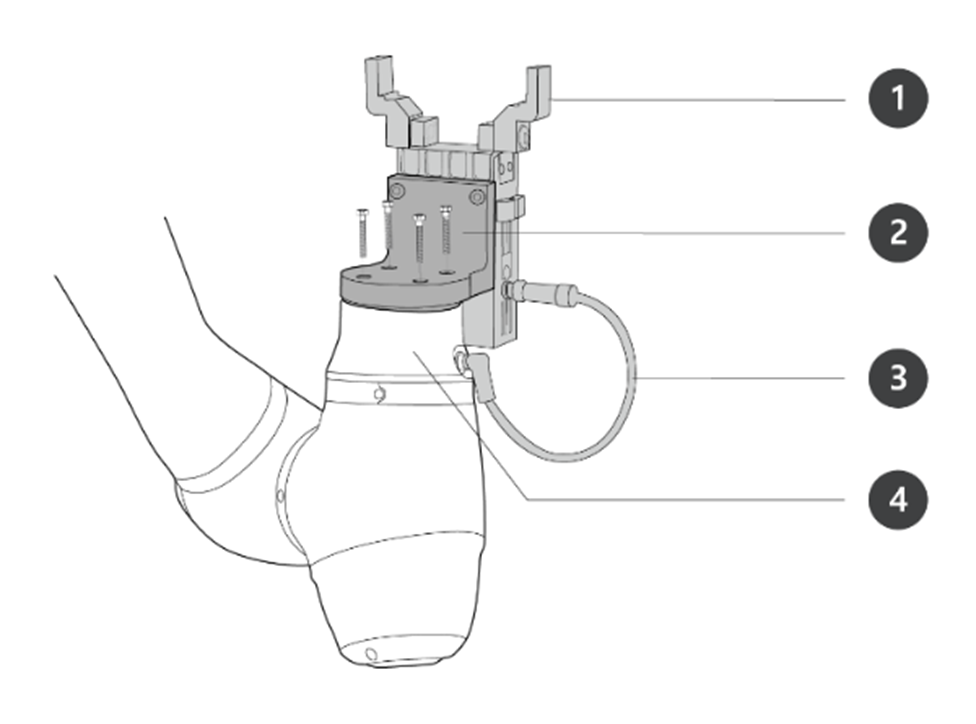

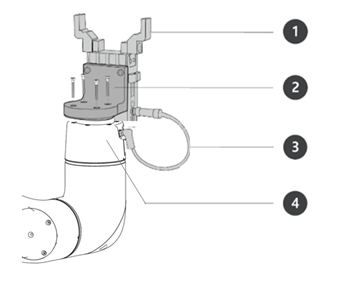

Use cuatro pernos M6 para asegurar su herramienta en el tool flange.Se recomienda utilizar un par de apriete de 9 Nm para ajustar los pernos.Use un pin marcador de lugar de Φ6 para instalar el robot de manera precisa en una ubicación inalterable.
-
Conecte los cables necesarios a los conectores de E/S con brida después de asegurar la herramienta.
Las formas de asegurar la herramienta pueden variar de una a otra. Para obtener más información sobre la instalación de la herramienta, consulte el manual proporcionado por el fabricante.
Scroll conditional content
1m/hseries
Scroll conditional content
2aseries
Scroll conditional content
3eseries

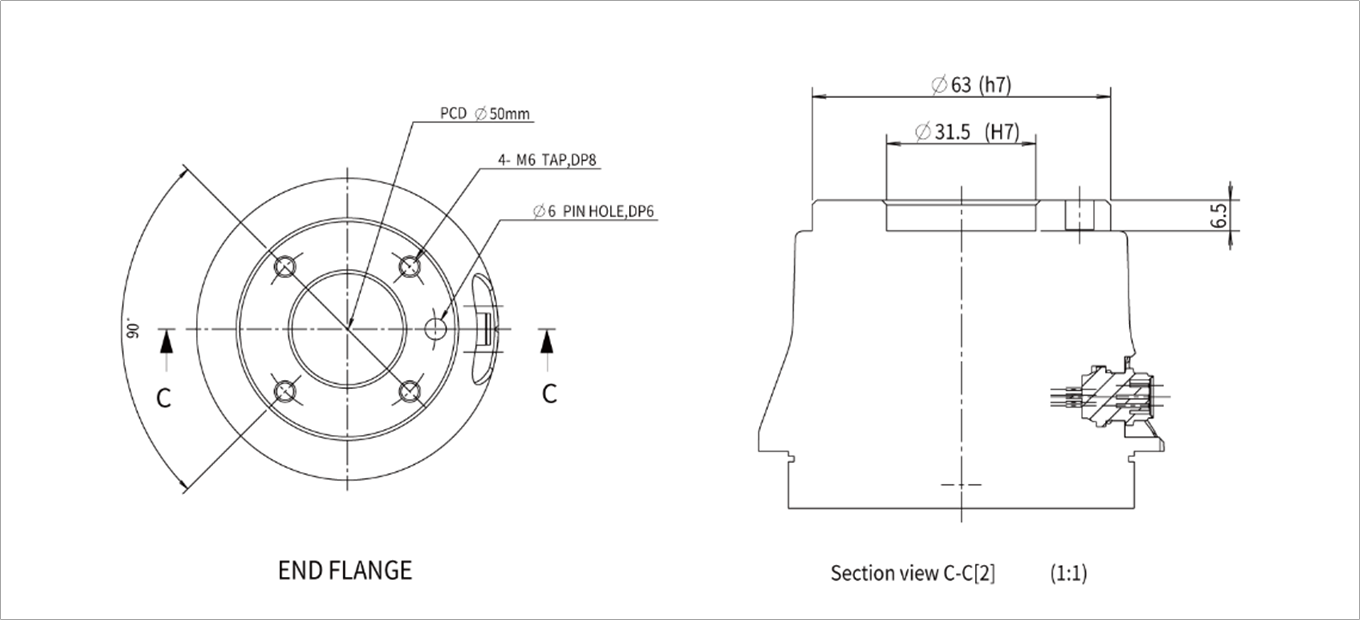

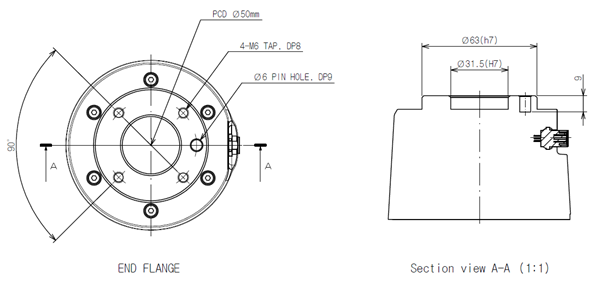

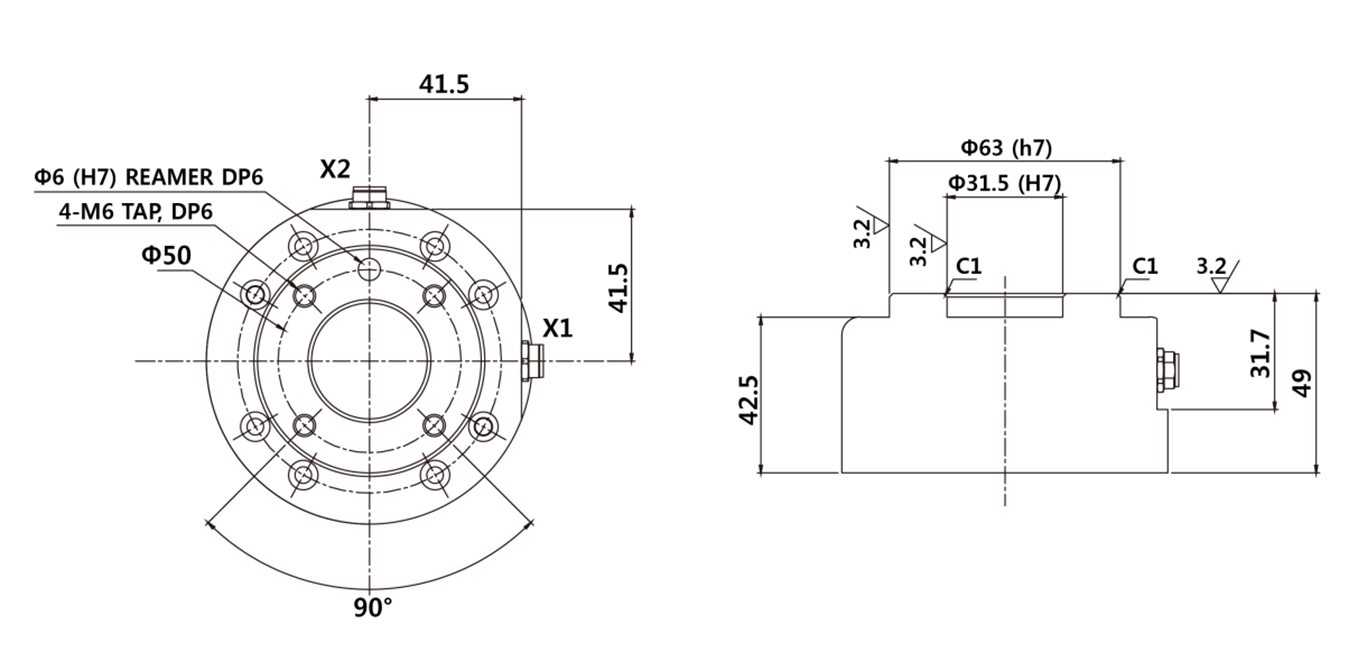

Brida de salida de la herramienta, ISO 9409-1-50-4-M6
