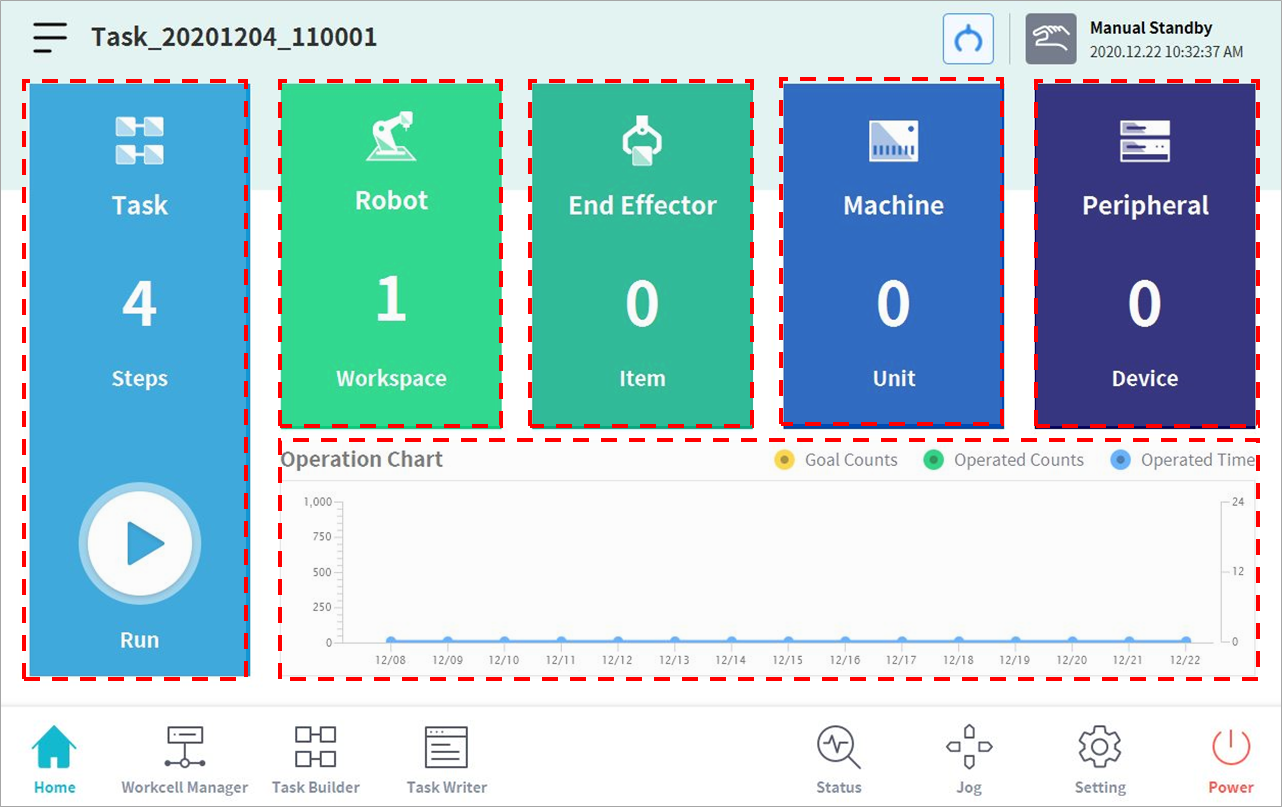

Startbildschirm – Übersicht

In diesem Bildschirm werden Informationen zum aktuellen Aufgabenstatus und zur aktuellen Aufgabe sowie Arbeitsfortschrittsdiagramme angezeigt.

Element

Beschreibung

Task

Die Gesamtanzahl der Zeilen des Aufgabenprogramms wird angezeigt.

Durch Tippen auf die Zahl für eine Programmzeile wird „Task Builder“ (Aufgabenstruktur erstellen) oder „Task Writer“ (Aufgabe schreiben) aufgerufen.

Durch Tippen auf die Schaltfläche Execute (Ausführen) wird ein Bildschirm mit der geöffneten Aufgabe angezeigt. Weitere Informationen zum Bildschirm für die Aufgabenausführung siehe „ Ausführen und Beenden von Aufgaben “.

Robot

Zeigt die Anzahl der Einstellungen für den Arbeitsraum des Roboters an. Dieses Element antippen, um zum Bildschirm für Einstellungen von Roboterfunktionen im „Workcell Manager“ (Verwaltung der Installationsbereiche) zu gehen. Weitere Informationen zum Roboter siehe „ Robotereinstellung “.

End Effector

Zeigt die Anzahl der am Roboter angeschlossenen Effektoren an. Dieses Element antippen, um zum Ende des Bildschirms für Einstellungen der Effektoren im „Workcell Manager“ (Verwaltung der Installationsbereiche) zu gehen. Weitere Informationen zu Effektoren siehe „ Effektoreinstellung “.

Machine

Zeigt die Anzahl der in der Aufgabe verwendeten Maschinen an. Dieses Element antippen, um zum Bildschirm für Einstellungen der Maschine im „Workcell Manager“ (Verwaltung der Installationsbereiche) zu gehen. Weitere Informationen zum Roboter siehe „ Einstellung des Bearbeitungswerkzeugs “.

Peripherals

Zeigt die Anzahl der mit der Aufgabe verbundenen Peripheriegeräte an. Dieses Element antippen, um zum Bildschirm für Einstellungen von Peripheriegeräten im „Workcell Manager“ (Verwaltung der Installationsbereiche) zu gehen.
Weitere Informationen zu Peripheriegeräten siehe „ Einstellung von Peripheriegeräten“.

Work Status

Zeigt die Zielnummer, Werkzähler und Zeit der aktuellen Aufgabe an. Die angezeigten Informationen lassen sich durch Setzen von Häkchen in Kästchen auswählen.
