Bezeichnungen und Funktionen

Handhabungsautomat

Bauteilbezeichnungen

Nr.

Bezeichnung

Nr.

Bezeichnung

1

Base


6

J4

2

J1

7

Link2

3

J2

8

J5

4

Link1

9

J6

5

J3

10

Tool flange

Wichtige Funktionsmerkmale

Nr.

Element

Beschreibung

1

Cockpit

[Option] Controller (Steuergerät) für direktes Einlernen verwendet.

2

Tool flange

Bereich für Werkzeugmontage.

3

Flange I/O

Der Eingangs-/Ausgangsanschluss für die Werkzeugsteuerung.
(Digitaleingang 2-Kanal, Ausgang 2-Kanal)

4

LED (1-axis)

Zeigt den Status des Roboters anhand unterschiedlicher Farben an. Weitere Informationen zum Roboterstatus siehe „Status- und Flansch-LED-Farbe für die einzelnen Modi.“.

5

Connector

Dient der Stromversorgung an und Kommunikation mit dem Roboter.

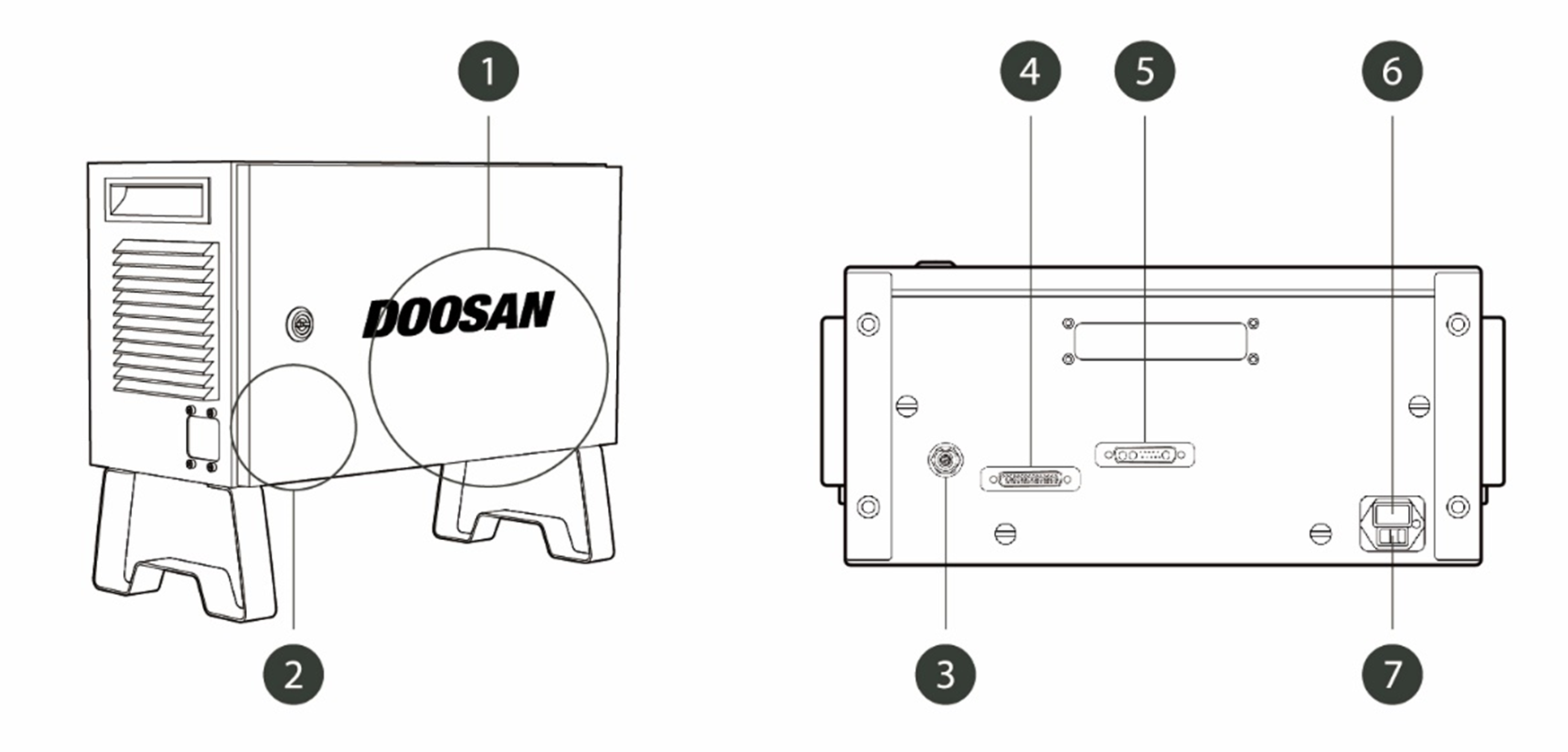

Steuergerät

Nr.

Element

Beschreibung

1

I/O connection terminal (internal)

Zum Anschließen des Steuergeräts oder Peripheriegeräten

2

Emergency stop button setting switch

Damit Bedientableau, Smart-Tableau oder Not-Aus-Tasten verwendet werden können, muss der Schalter auf die tatsächliche Konfiguration eingestellt sein.

Warnung

  • Stellen Sie den Einstellungsschalter für die Not-Aus-Taste gemäß Einstellungsschalter für die Not-Aus-Taste ein. Wenn die Schaltereinstellung nicht mit der tatsächlichen Konfiguration übereinstimmt, funktioniert die Not-Aus-Taste in einem Notfall u. U. nicht ordnungsgemäß, sodass es zu Verletzungen kommen kann. Überprüfen Sie daher unbedingt Einstellung und Funktion der Not-Aus-Taste.

3

Emergency stop button and smart pendant connection terminal

Zum Anschließen der Not-Aus-Taste oder des Smart-Tableau-Kabels an den Steuergerät

4

Teach pendant cable connection terminal

Zum Anschließen des Bedientableaukabels an den Steuerungsschrank

5

Kabelanschlussklemme für Handhabungsautomat

Zum Anschließen des Handhabungsautomatkabels an den steuergerät

6

Power connection terminal

Zum Anschließen der Stromversorgung des Steuergeräts

7

Power switch

Zum Ein-/Ausschalten der Hauptstromversorgung des Steuergeräts

Weitere Informationen finden Sie unter  Systemstromversorgung ein-/ausschalten

Not-Aus-Taste

Nr.

Element

Beschreibung

1

Not-Aus-Taste

In einem Notfall diese Taste betätigen, um den Betrieb des Roboters anzuhalten.


Smart-Tableau

Das Bedientableau gehört serienmäßig nicht zum Lieferumfang und muss als optionale Ausstattung separat bestellt werden.

Detaillierte Produkteigenschaften finden Sie unter Anhang. Smart-Tableau (A-Serie).

Nr.

Element

Beschreibung

1

Robot LED

Dient der Anzeige des Roboterzustands durch Anzeige derselben Farbe wie der Farbe der LED für Roboterstatus dem Anwender gegenüber.

2

Device LED

Dient der Anzeige, ob das System in den Modus Smart-Tableau übergegangen ist.

3

Function LED

Durch Drücken von vier Tasten für Eingabesignale (F1-F4) leuchtet die LED auf und zeigt den Betätigungsstatus an.

4

Buttons

Es gibt insgesamt 11 Tasten einschließlich vier Tasten für die Signaleingabe (F1-F4) für jede Funktion, Home, Servo, Auto, Play, Stop, Resume und Pause.

5

Emergency Stop Button

In einem Notfall diese Taste betätigen, um den Betrieb des Roboters anzuhalten.

6

Power Button

Zum Ein-/Ausschalten der Hauptstromversorgung des Smart-Tableaus

7

Strap Anchor

Dient dem Hinzufügen eines Bands an das Gerät.

8

Holder bracket

Die Halterung an einer Wand anbringen, um das Bedientableau aufzubewahren.

Hinweis

  • Um SW V2.8 oder höher zu verwenden, bringen Sie bitte das Reset-Etikett an der Resume-Taste auf dem Smart Pendant an.
  • Wenn eine niedrigere Version als SW V2.8 verwendet wird, muss das Rücksetzetikett nicht angebracht werden. In dieser Version funktioniert die Wiederaufnahmetaste im Smart Pendant als Wiederaufnahmefunktion, nicht als Rücksetzfunktion.
  • Das Etikett kann sich während des Gebrauchs lösen, seien Sie also vorsichtig.

Bedientableau

Das Bedientableau gehört serienmäßig nicht zum Lieferumfang und muss als optionale Ausstattung separat bestellt werden.

Nr.

Element

Beschreibung

1

Power button

Zum Ein-/Ausschalten der Hauptstromversorgung des Bedientableaus

Weitere Informationen finden Sie unter  Systemstromversorgung ein-/ausschalten

2

Power LED

Leuchtet bei anliegender Stromversorgung auf.

3

Emergency stop button

Im Notfall die Taste drücken, um den Roboterbetrieb anzuhalten.

4

Hand guiding button

Taste drücken und gedrückt halten, um den Roboter ungehindert in eine gewünschte Stellung zu bewegen.

Hinweis

  • Muss das Bedientableau während der Arbeit in der Hand gehalten und geschützt werden, sorgt eine Abdeckung von Doosan Robotics für eine einfache und sichere Nutzung.
