Anschluss eines externen Geräts – DART Plattform

Bei der DART Plattform handelt es sich um Software, die auf Grundlage eines Windows OS für Desktop oder Laptop arbeitet. Nach Ausführen der DART Plattform nach Anschließen des Steuergeräts und von Desktop/Laptop über den LAN-Port lassen sich alle Funktionen des Bedientableaus ohne Vorhandensein eines Bedientableaus verwenden. Zum Herstellen einer Verbindung mit den untergeordneten Steuerungen innerhalb des Steuergeräts ist folgende Verfahrensweise für die Einrichtung erforderlich.

Suche nach IP-Adresse und Verbindungseinstellung

Einrichten der Kommunikationsverbindung

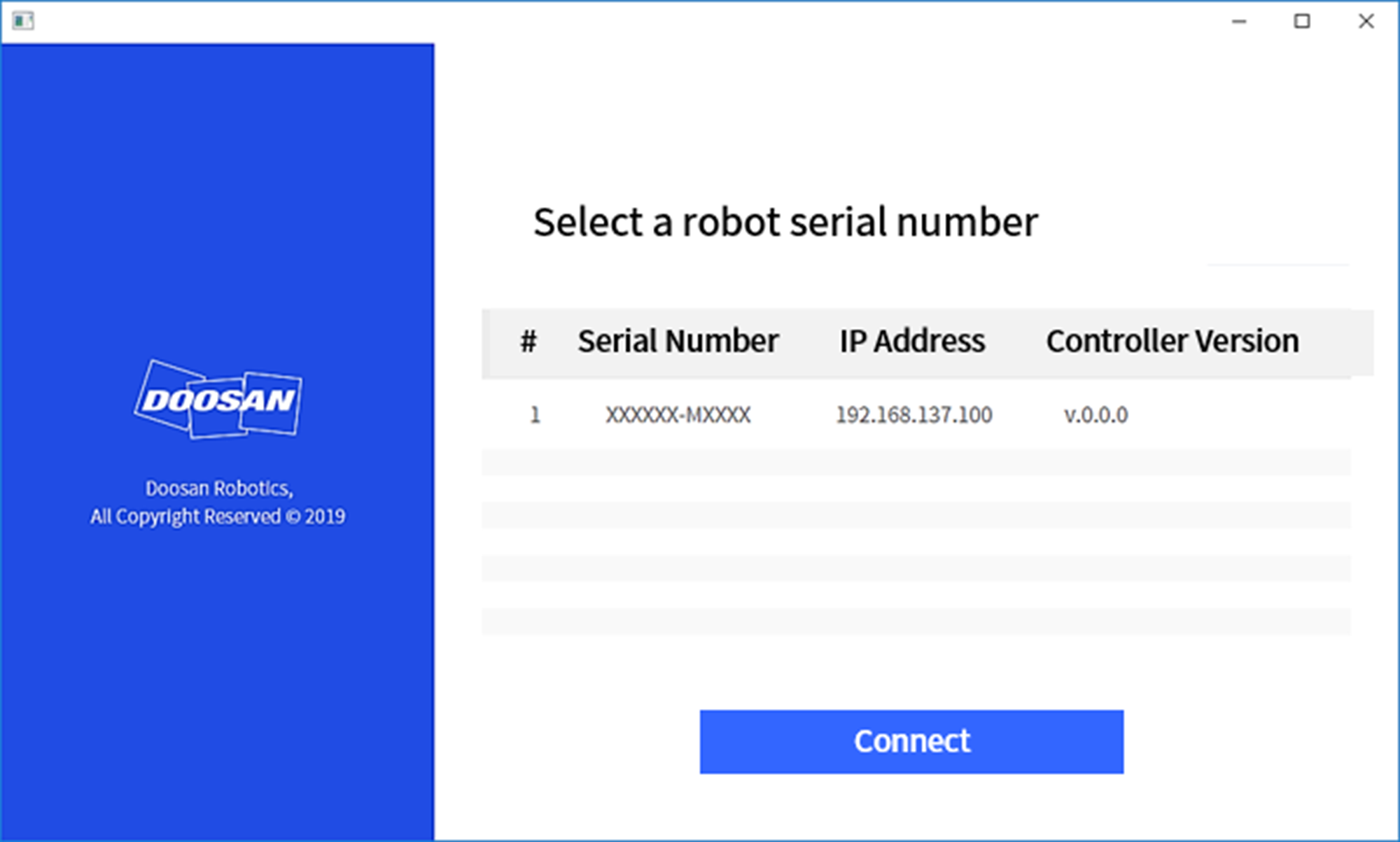

Wenn der Laptop am LAN-Anschluss des Steuergeräts angeschlossen ist und die DART Plattform ausgeführt wird, so wird eine automatische Suche nach der IP-Adresse des Steuergeräts, den Versionsdaten der untergeordneten Steuerung sowie der Seriennummer des Roboters gestartet, welche für die Herstellung einer Verbindung erforderlich sind.

Durch Auswahl der Seriennummer des zu verbindenden Roboters werden die DART Plattform und die untergeordnete Steuerung verbunden, so dass der Roboter normal betrieben werden kann.

Falls ein Problem mit der Verbindung besteht, so ist nachstehende Verfahrensweise zu befolgen. Lässt sich das Problem damit nicht lösen, so ist beim Wartungs- oder Verkaufspersonal Unterstützung anzufordern.

  • Falls die Suchergebnisse zur verbindungsfähigen IP-Adresse des Steuergeräts, die Daten zur Version der untergeordneten Steuerung sowie zur Seriennummer des Roboters nicht angezeigt werden: Taste zum erneuten Laden der Suche erneut drücken und entsprechend dem oben angegebenen Verfahren erneut versuchen, eine Verbindung herzustellen.
  • Falls die Daten nach Betätigung der Taste für erneutes Laden nicht gefunden werden, sind die Tasten F3 und F4 des smart pendant* (Smart-Tableaus) länger als 3 Sekunden gedrückt zu halten, um auf die Standard-IP-Adresse zurückzusetzen und dann gemäß oben angegebener Verfahrensweise erneut eine Verbindungsherstellung zu versuchen.

* separat als Option zu bestellen
