Netzwerkverbindung

Laptops, TCP/IP-Ausrüstung und Ausrüstung mit Modbus sowie Kamerasensoren lassen sich an der Netzwerk-Anschlussklemme innerhalb des Steuergeräts anschließen.

Kabel an den vorgesehenen Anschlüssen entsprechend der Netzwerkanwendung anschließen.

• WAN: Anschließen des externen Internets
• LAN: Verbindung mit Peripheriegeräten über TCP/IP oder Modbus-Protokoll

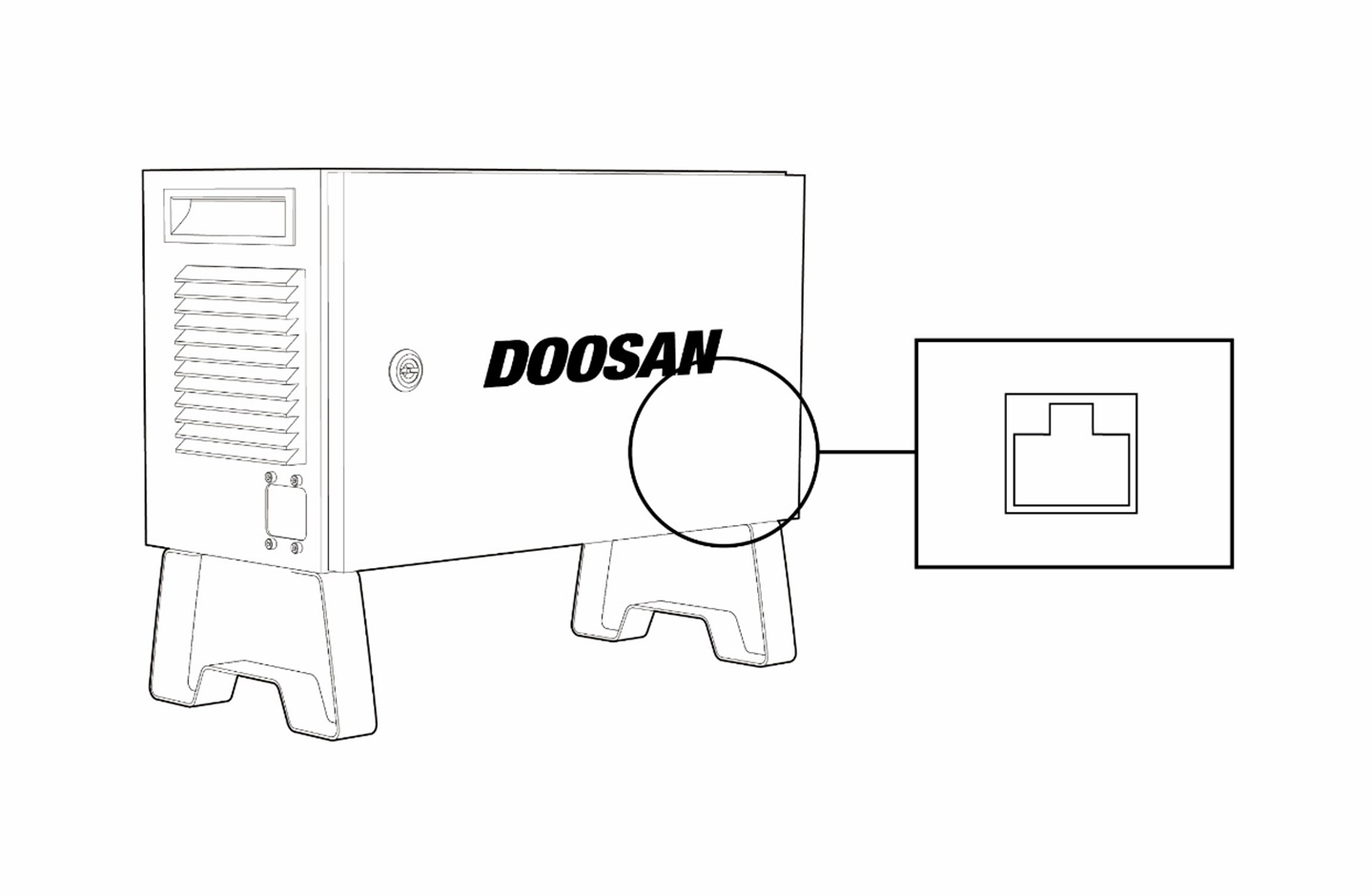

Durch Anschließen des Kabels an der Anschlussklemme für Netzwerkverbindung wird das Netzwerk angeschlossen (siehe nachstehende Abbildung).
