Konfiguration und Beschreibung des Robotersystems

Komponentenliste



image2022-10-28_16-51-14.png?version=1&modificationDate=1742259687120&cacheVersion=1&api=v2&width=150
image2023-5-10_18-15-15.png?version=1&modificationDate=1742259683669&cacheVersion=1&api=v2&width=200

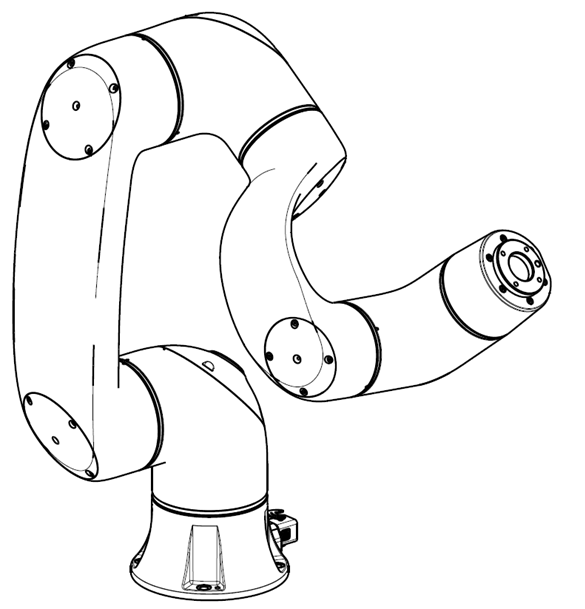

Manipulator

Controller (optional: Siehe Anhang)

image2023-5-10_18-13-52.png?version=1&modificationDate=1742259683896&cacheVersion=1&api=v2&width=200
image2021-11-15_17-57-3.png?version=1&modificationDate=1742259685969&cacheVersion=1&api=v2&height=150

Programmierhandgerät

Stromversorgungskabel des Controllers

image2021-11-15_18-3-23.png?version=1&modificationDate=1742259685208&cacheVersion=1&api=v2&height=150
image2021-11-15_17-59-50.png?version=1&modificationDate=1742259685609&cacheVersion=1&api=v2&height=150

Anschlusskabel Manipulator

Benutzerhandbuch/Kurzanleitung


Name der einzelnen Teile und Funktionen

Manipulator

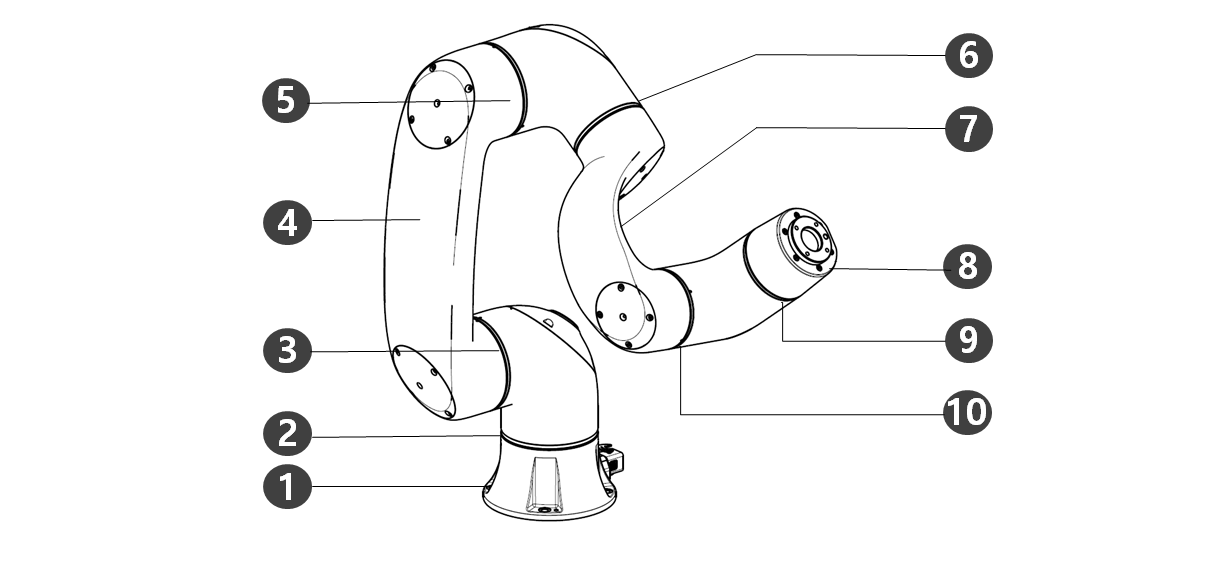

Name der einzelnen Teile

No.

Name

No.

Name

1

Base

6

J4

2

J1

7

Link2

3

J2

8

Werkzeugflansch

4

Link1

9

J5

5

J3

10

J6

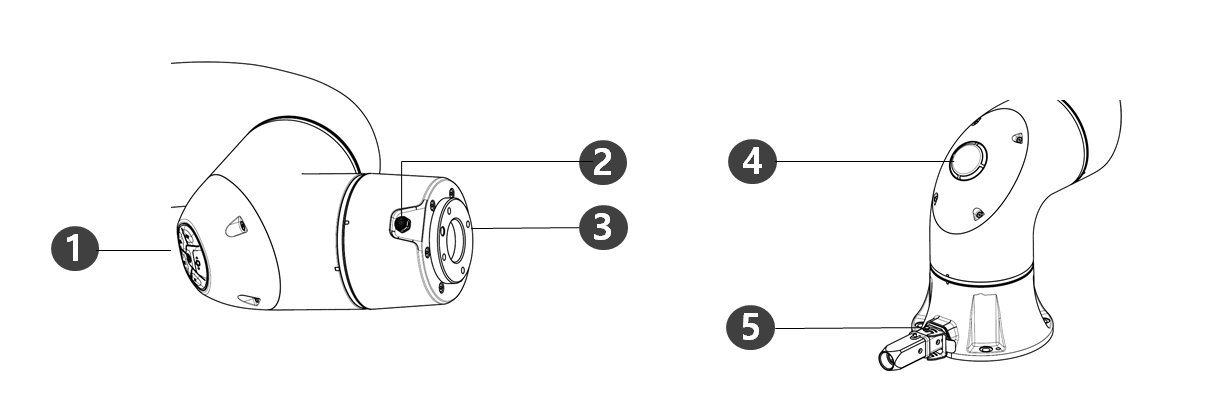

Hauptmerkmale


No.

Artikel

Beschreibung

1

Cockpit

[Option] Controller für direktes Lernen.

2

Flansch-E/A

E/A-Anschluss für Werkzeugsteuerung.

3

Werkzeugflansch

Bereich für die Montage von Werkzeugen.

4

LED

Zeigt den Roboterstatus in verschiedenen Farben an. Weitere Informationen zum Roboterstatus finden Sie unter Status- und Flansch-LED-Farbe für jeden Modus.

5

Steckverbinder

Wird für die Stromversorgung und Kommunikation des Roboters verwendet.

Steuereinheit


No.

Artikel

Beschreibung

1

E/A-Anschlussklemme (intern)

Er kann mit Steuerungen oder Peripheriegeräten anderer Roboter verbunden werden.

2

Netzwerkverbindungsterminal

Wird für die Verbindung mit dem Netzwerkverbindungsterminal im Controller zur Verwendung von Laptops, TCP/IP-Geräten und Modbus-Geräten verwendet.

3

Stromanschluss/-Schalter

Dient zum Anschließen der Stromversorgung des Controllers zum ein- oder Ausschalten.

Weitere Informationen finden Sie unter Schalten Sie das System ein/aus.

4

USB-Anschlussklemme

Dient zum Speichern von Protokollen, die erstellt wurden, während der Roboter im USB-Speicher arbeitet, oder zum Exportieren und Importieren von Aufgaben.

5

Anschlussklemme des Manipulatorkabels

Dient zum Anschluss des Manipulatorkabels an das Steuergerät.

6

Anschlussklemme des Hängekabels programmieren

Dient zum Anschließen des Programmierkabels an das Steuergerät.

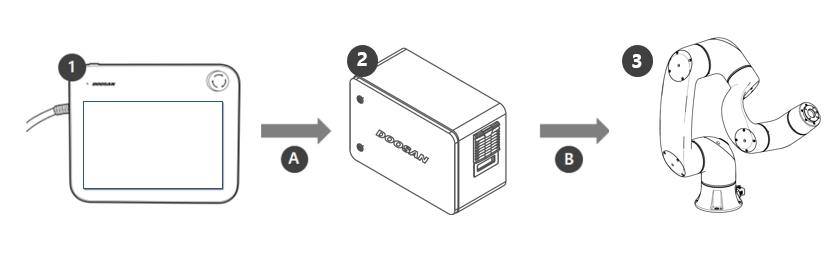

Systemkonfiguration


No.

Name

Beschreibung

1

Programmierhandgerät

Dieses Gerät verwaltet das gesamte System und ist in der Lage, die Roboterpositionen zu lernen oder Einstellungen für die Manipulatoren und Steuergeräte vorzunehmen.

2

Steuereinheit

Er steuert die Bewegung des Roboters entsprechend der vom Programmierhandgerät eingestellten Position oder Bewegung. Es verfügt über verschiedene E/A-Ports, die den Anschluss und die Verwendung verschiedener Geräte und Geräte ermöglichen.

3

Manipulator

Es handelt sich um einen industriellen kollaborativen Roboter, der Transport- oder Montageaufgaben mit verschiedenen Werkzeugen ausführen kann.

A

Befehl/Überwachung


B

Stromversorgung/Netzwerk
