Kabelverlegung

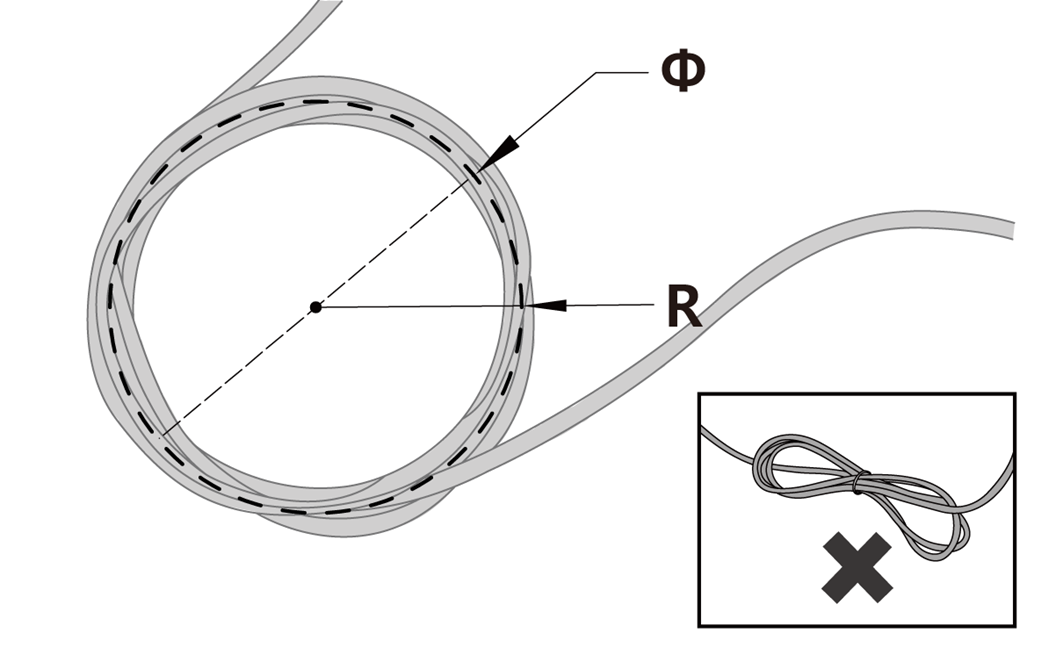

Sicherstellen, dass der Kurvenbiegeradius der Kabel größer als der Mindestbiegeradius ist. Der Mindestkurvenradius jedes Kabels lautet wie folgt:

Kabel

Mindestbiegeradius (R)

Bedientableau Kabel

120 mm

Roboter Kabel

120 mm



Achtung

  • Achten Sie darauf, dass der Kurvenbiegeradius bei allen Verbindungselementen des Bedientableaus größer als der Mindestbiegeradius ist.

  • Falls der Kurvenbiegeradius kleiner als der Mindestbiegeradius ist, so können Unterbrechungen am Kabel oder Schäden am Produkt auftreten.

  • Bei Installation in Umgebungen, in denen es zu Störungen durch elektromagnetische Wellen kommt, sind geeignete Kabel zu verwenden und andere Maßnahmen zur Vermeidung von Fehlfunktionen zu ergreifen.
