Specifikace digitálního výstupu příruby

Digitální výstup příruby je specifikace PNP, přičemž na výstupu je nastaven výstup fotovazebního členu.

Když se zapne digitální výstup, odpovídající výstupní kanál bude mít +24 V. Když se digitální výstup vypne, odpovídající výstupní kanál se rozpojí (plovoucí).

Elektrické specifikace digitálního výstupu jsou následující:

Parametr

Min

Typ

Max

Jednotka

Voltage when driving 10mA

23

-

-

V

Voltage when driving 50mA

22.8

-

23.7

V

Current when driving

0

-

50

mA

Upozornění

  • Digitální výstup nepodléhá aktuálním omezením. Ignorování výše uvedených specifikací se během provozu může způsobit trvalé poškození výrobku.

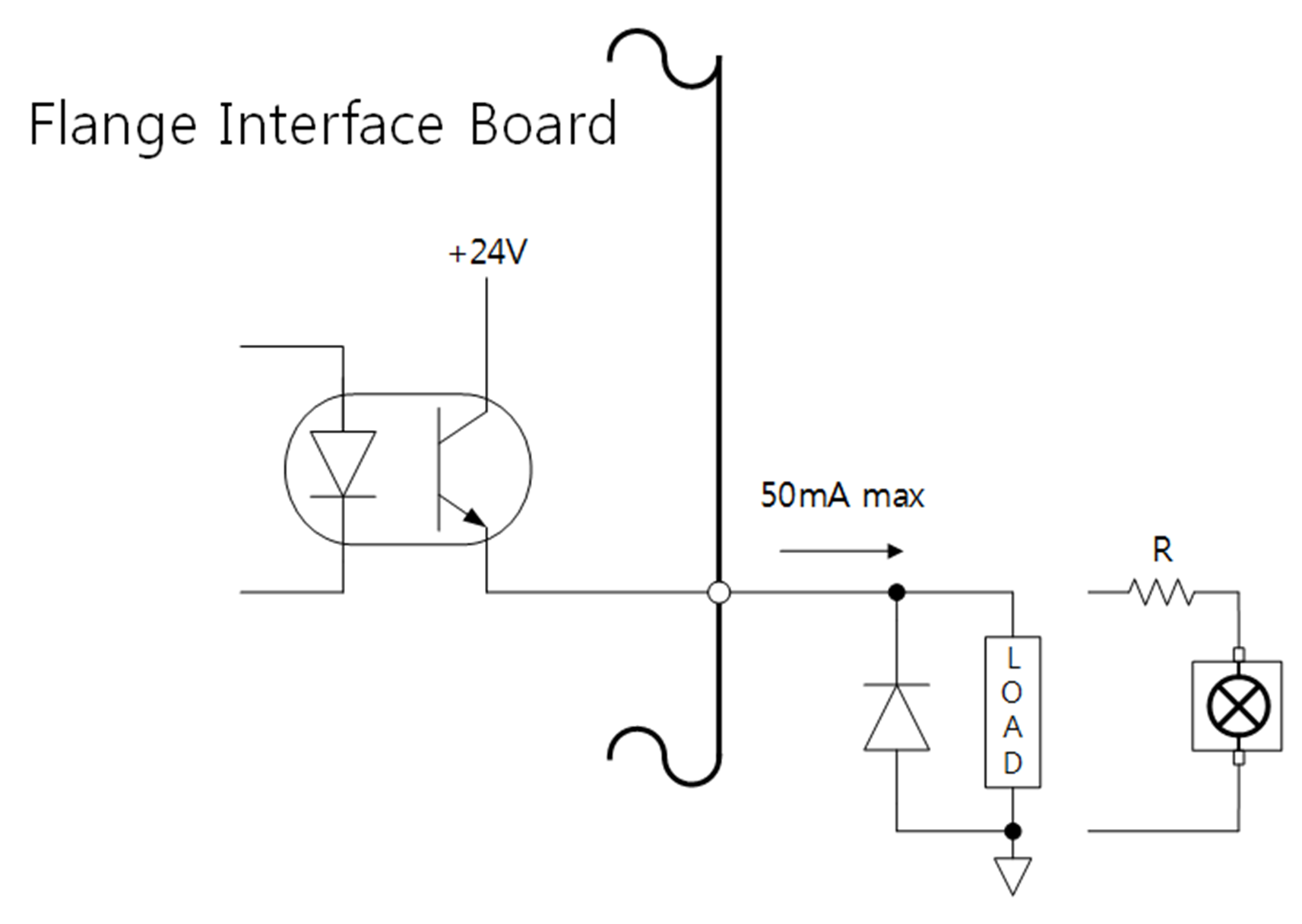

  • Na obrázku níže je příklad nastavení digitálního výstupu, proto ho mějte při zapojování nástroje a uchopovače po ruce.
  • Když nastavujete obvod, odpojte robota od napájení.
