将操纵杆连接至控制器



说明

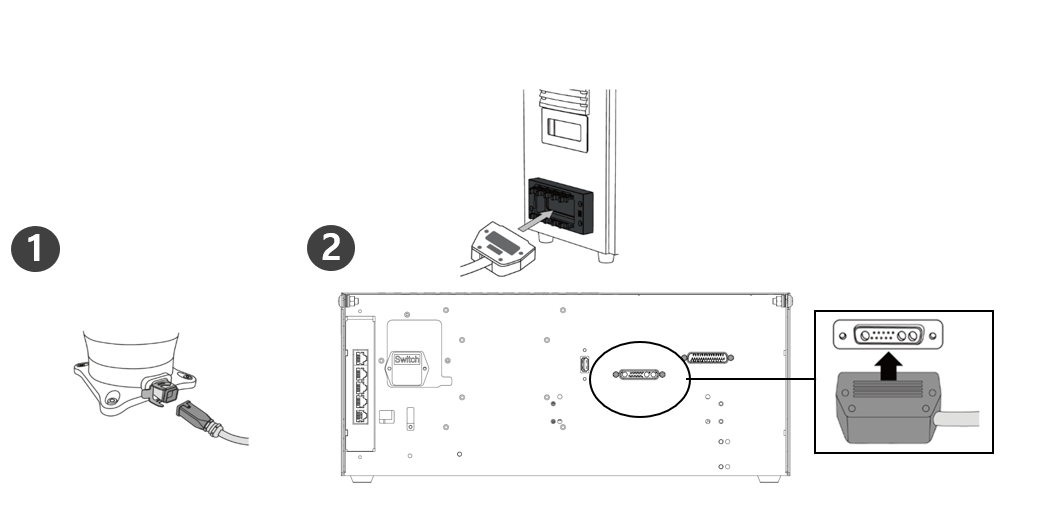

1.

连接机械手连接电缆后接合固定环

  • 机械手连接电缆连接至控制器上的相应接头,然后安装扣环以防止电缆松动
2.

将机械手连接电缆的另一端连接到控制器

  • 将机械手连接电缆的另一端推入控制器上的相应连接,直至其卡入到位,以防止电缆松动。

小心

  • 当机械手打开时,请勿断开机械手电缆。这可能会导致机械手出现故障。
  • 请勿尝试对机械手电缆进行任何改装或延长
  • 在地板上安装控制器时,请确保 每侧至少有50毫米的间隙,以确保通风良好。
  • 确保在打开控制器之前正确锁定连接器

注意

  • 在配置系统时,建议安装降噪装置,以防止设备间的噪音影响和系统故障。

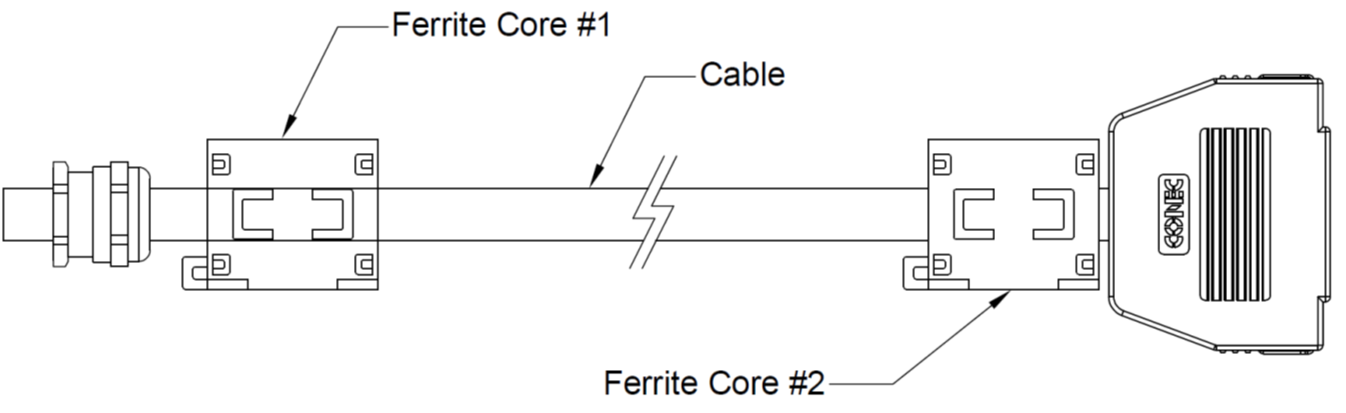

  • 如果控制器受到电磁波产生的噪音的影响,建议将铁氧体磁芯安装在机械手电缆的两端,以确保正常操作安装位置如下:
