设置编码器输入端子 (TBEN1, TBEN2)

控制器拥有两个 TBEN 端子,支持外部编码器的输入。它们支持 A、B 和 Z 相输入,并基于 12Vdc 执行计数。此外,S 相可用作传送带的 Start 传感器。

  • 为了确保最大的输入精度,请遵守以下要求:使用屏蔽双绞线电缆降低噪音。
  • 将屏蔽电缆连接到控制器内的接地端子。
  • 在使用 S 相输入时,根据传感器类型(NPN/PNP)连接上拉或下拉电阻以防止浮动。

下图所示为编码器和传感器配置示例,因此在建立连接时请参考该示例。

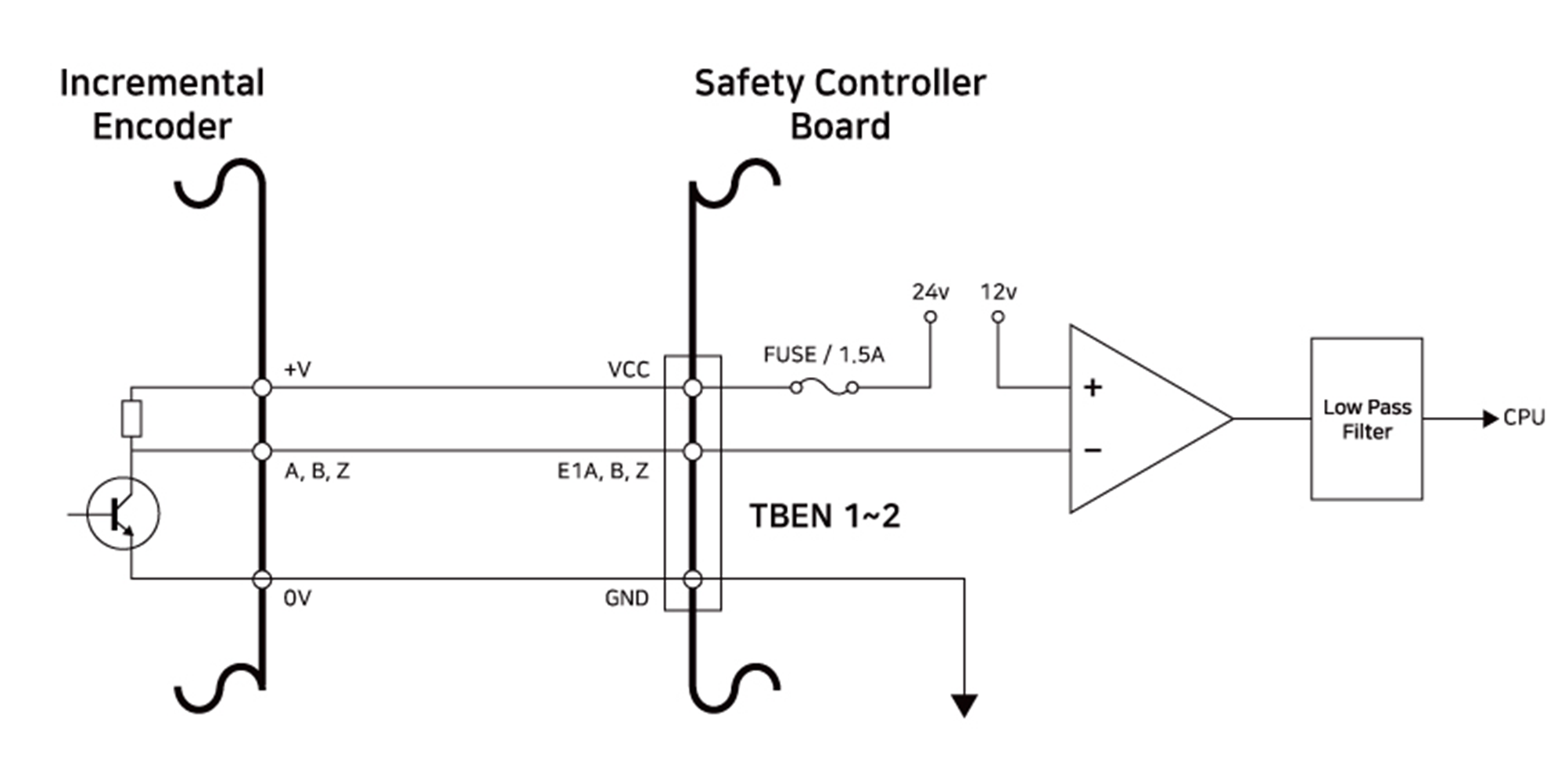

连接 Incremental Encoder A、B、Z 相

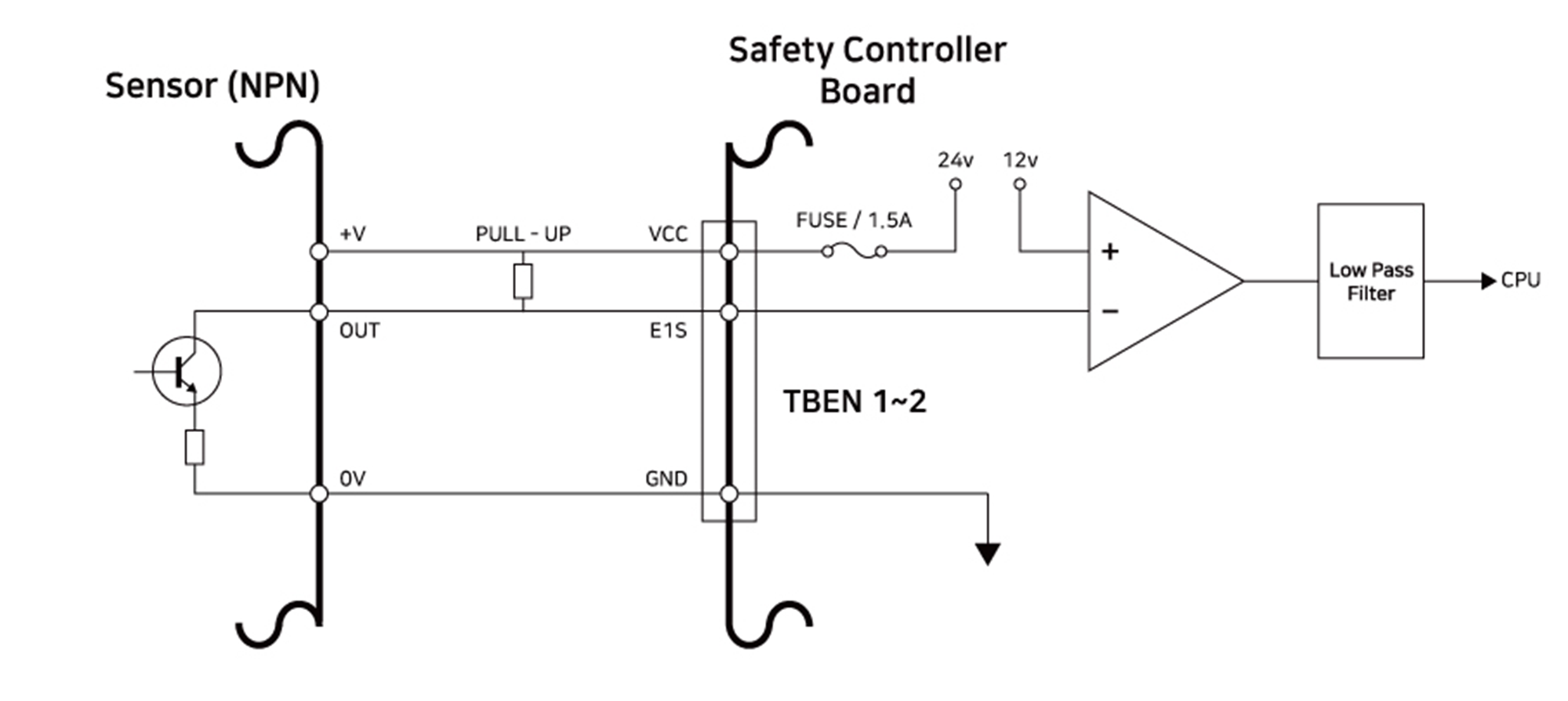

连接 NPN Sensor

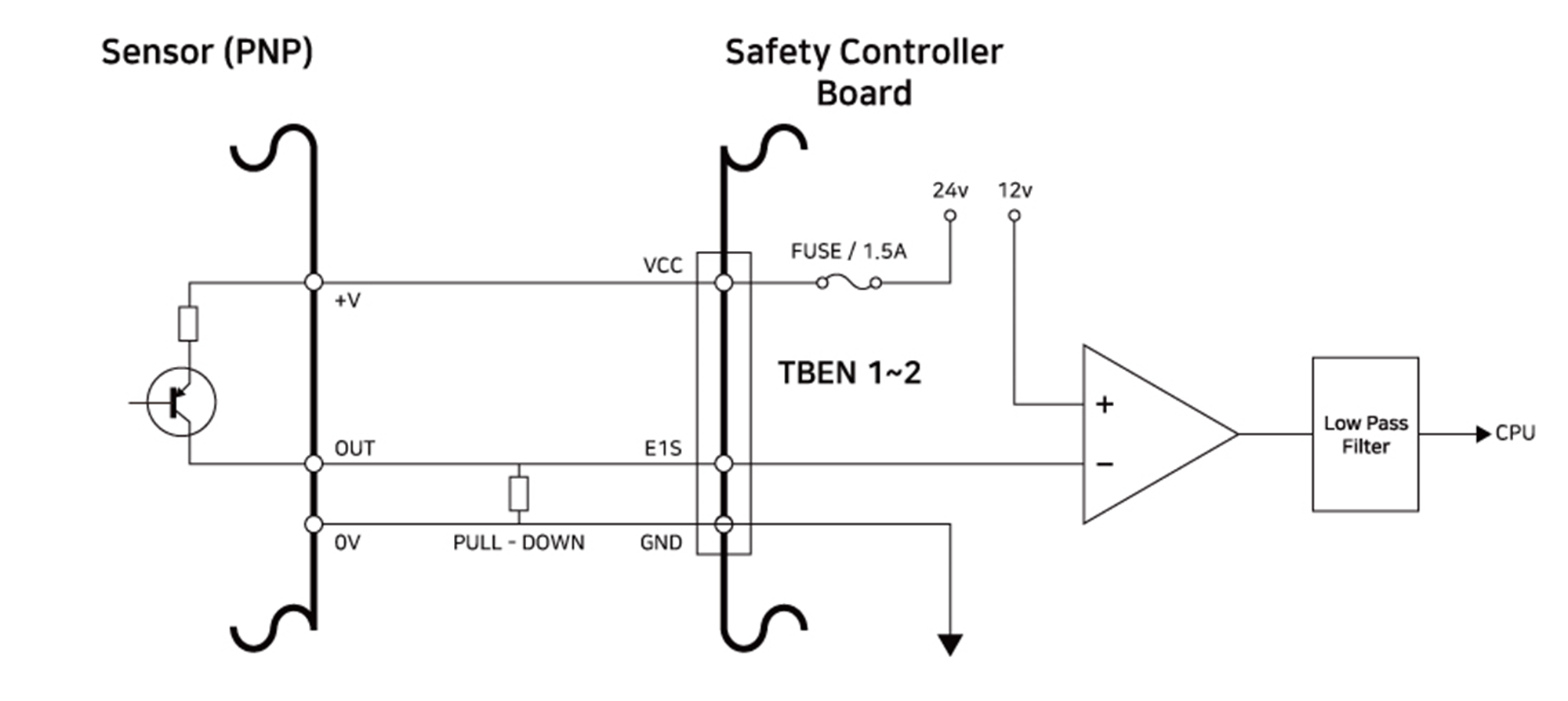

连接 PNP Sensor
