设置数字 I/O 电源端子 (TBPWR)

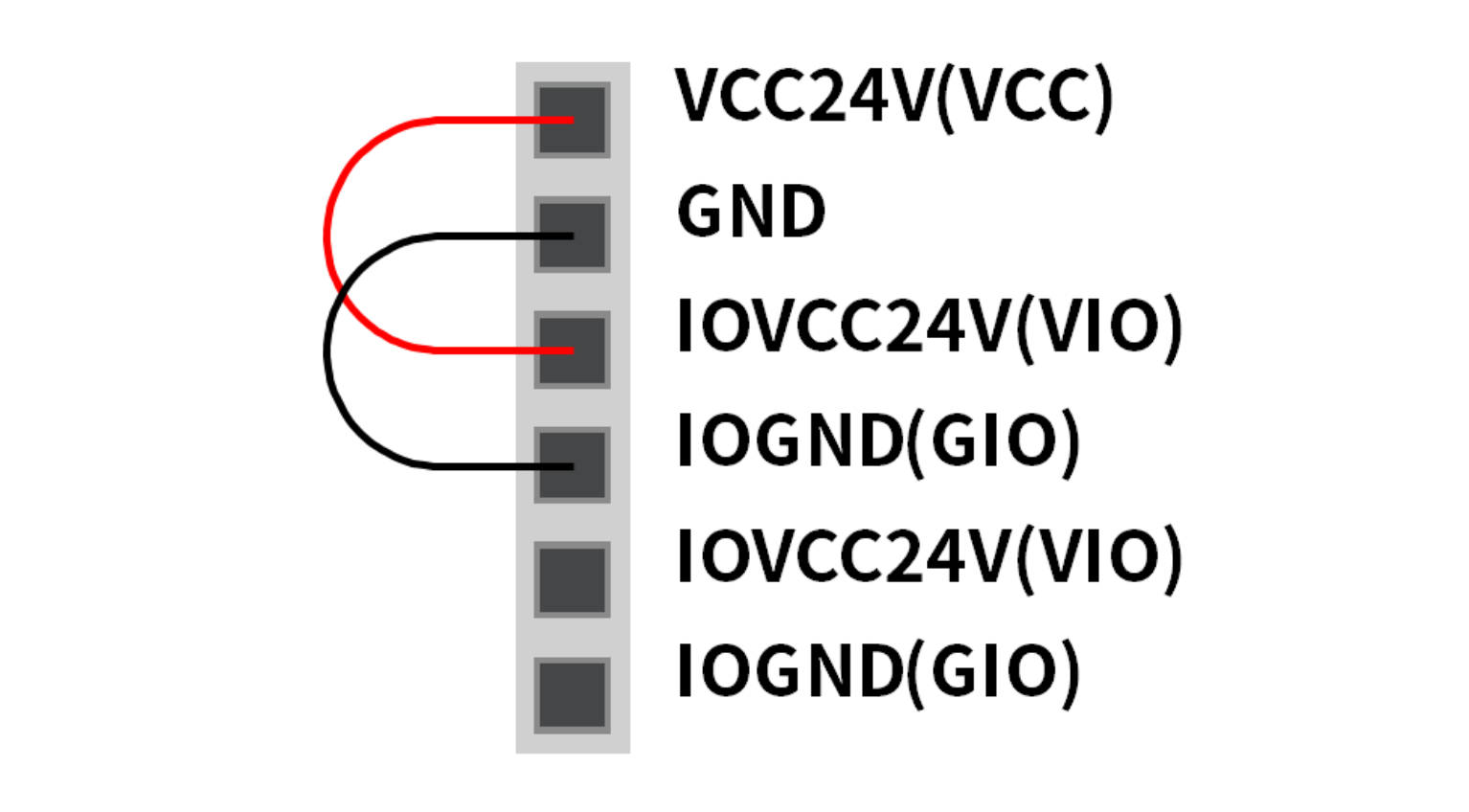

VIO 和 GIO 是用于位于控制器前部 safety controller 数字 I/O 的电源端子,它们与在控制器内提供 SMPS 的 VCC24V 和 GND 相互隔离。如果用户为 configurable 数字 I/O 使用不超过 2A 的电流,并且所连接的 I/O 装置和控制器没有绝缘,则可以将控制器的内部电源用作 I/O 电源,如下图所示。(出厂默认设置)

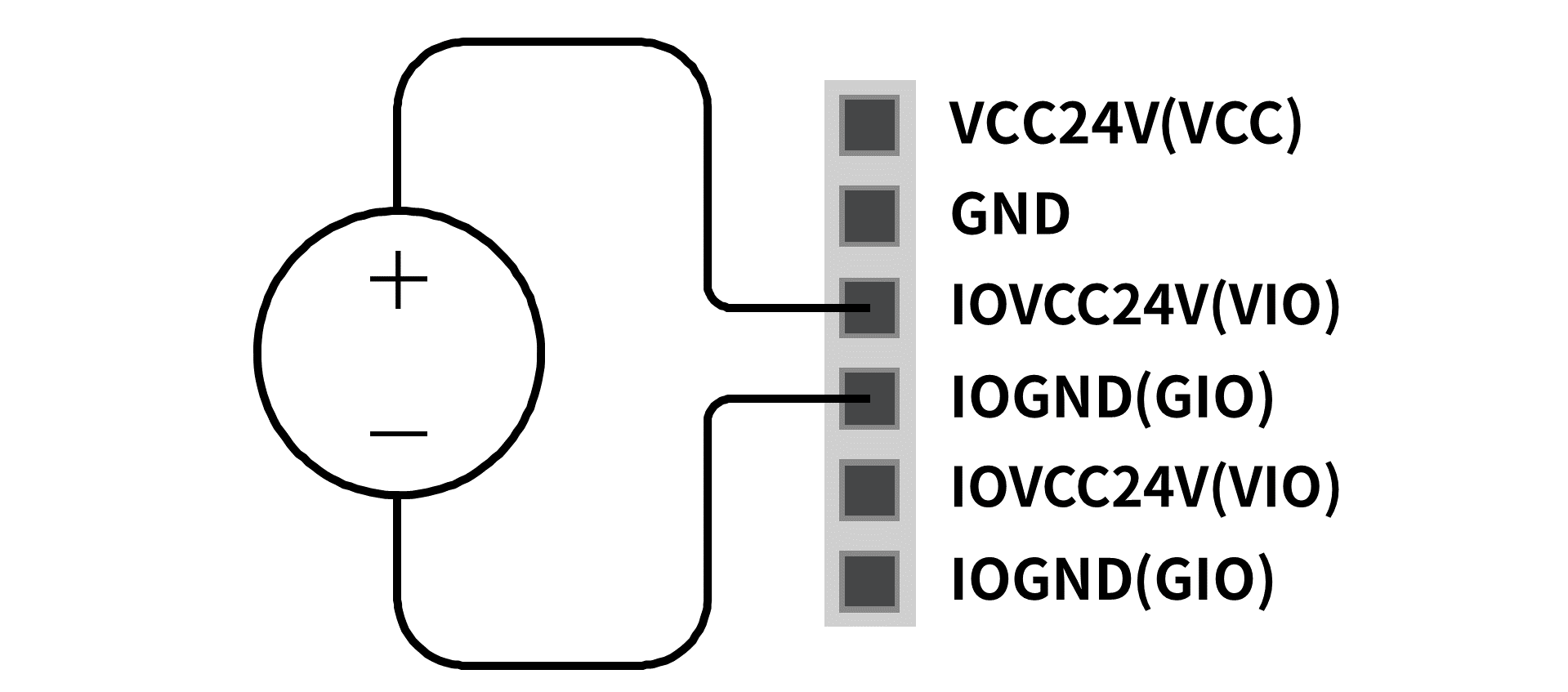

如果需要大于 2 A 的电流 。必须使用 VIO 和 GIO 端子来连接单独的外部电源 (24 V)。

提供 VIO 电源后,TBPWR 顶部的 IOPW(绿色) LED 点亮。

注意

  • 关闭控制器电源时,确保关闭外部电源 (SMPS)。

  • 如果所连接 TBPWR 的 VCC 和 GND 中的电流大于 2A,则端子电源输出前部的熔断器会发生短路,以确保连接到同一 SMPS 的控制器内部系统的安全。
  • 如果 configurable 数字 I/O 需要大于 2A 的电流,请确保将外部电源 (24V) 连接到 VIO 和 GIO。
