安装 (CS-04)

安装时的注意事项


警告

  • 在安装控制器之前,确保足够的安装空间。如果没有确保足够的空间,控制器可能会损坏,或者操纵器或示教器电缆可能会断裂。
  • 将电源连接到产品时,请检查输入电源。如果连接的输入电源与额定电源输入 (22-60 VDC) 不符,则产品可能无法正常工作,或者控制器可能会损坏。

安装环境

安装控制器时,请考虑以下事项。

  • 安装控制器之前,确保安装空间充足。
  • 必须固定住控制器。
  • 在便携式移动设备中安装时,确保所有组件都已固定住。

硬件安装

在操作机器人之前,请先安装系统的必需元件:操纵器、控制器和示教器(紧急停止按钮),然后再连接电源。每个组件的安装方法如下:


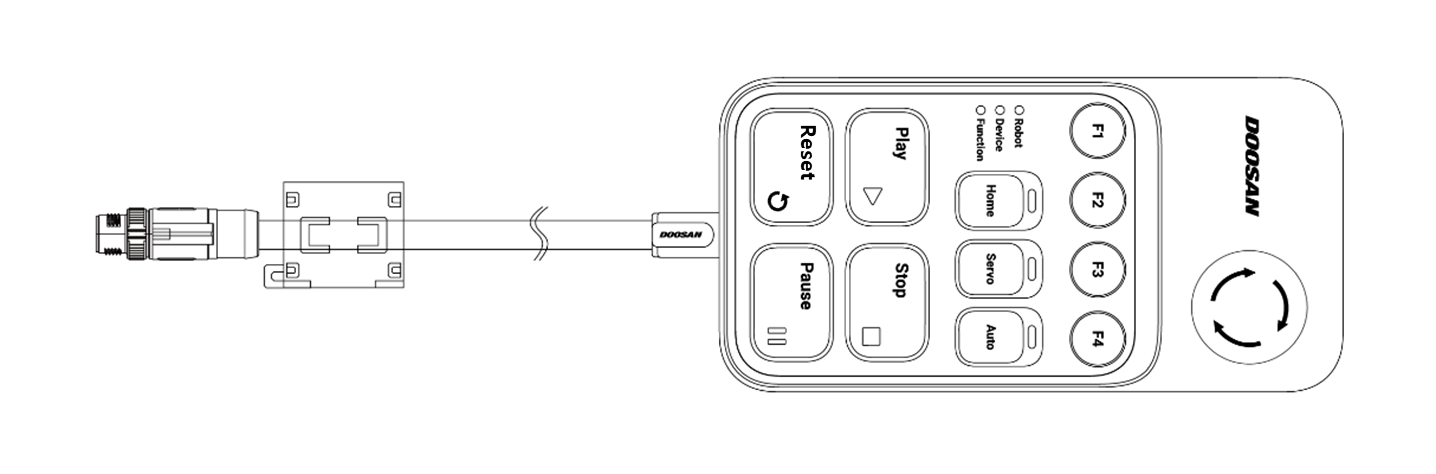

紧急停止按钮设置开关

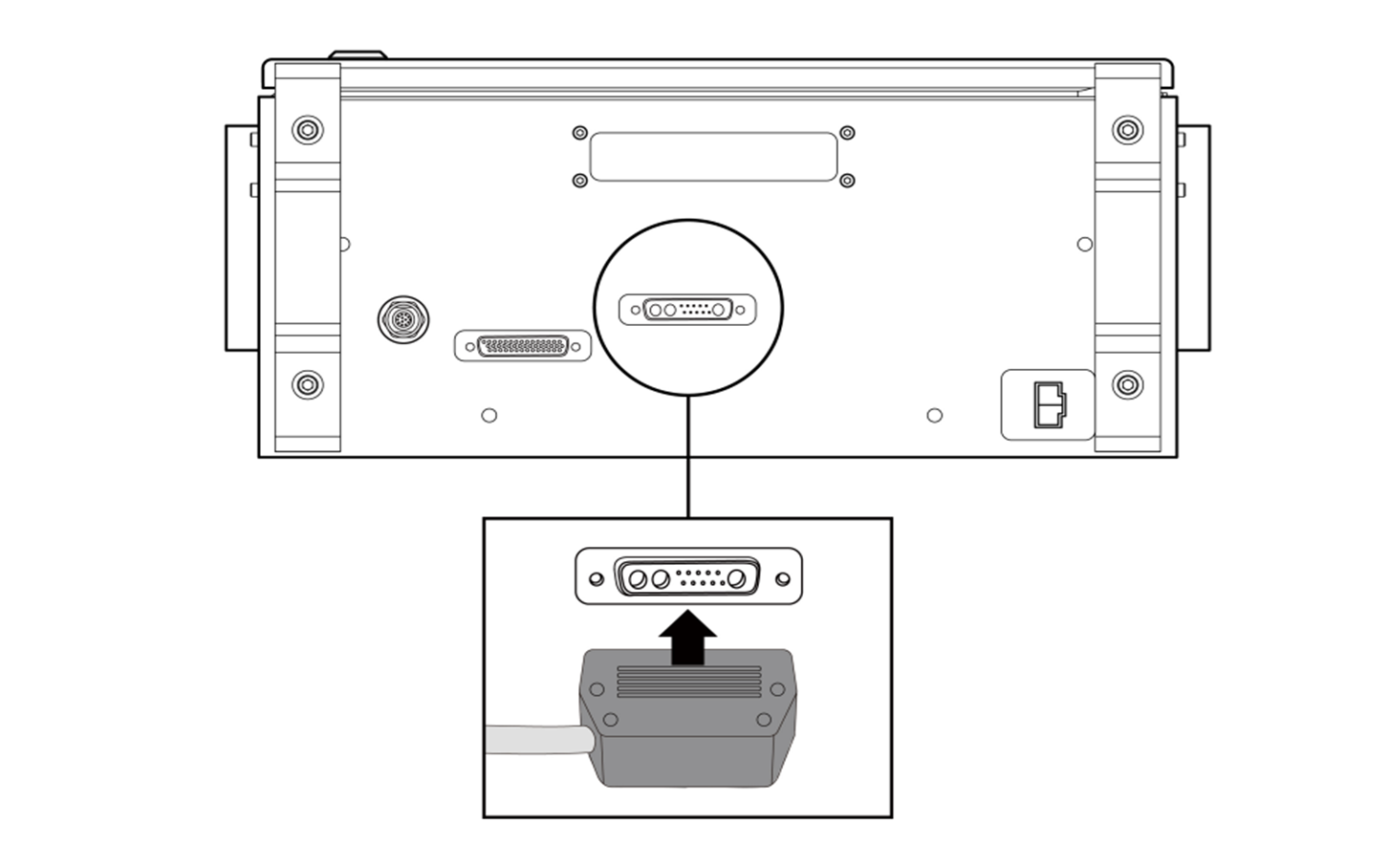

将操纵器连接电缆推入相应的控制器连接器,直到听到咔嗒一声。这样可以防止电缆松动。

警告

  • 打开机器人开关后,不要断开操纵器电缆连接。否则会损坏机器人。
  • 不要改装或加长操纵器电缆。
  • 将控制器安装在地板上时,请在控制器的每一侧留出至少 50 mm 的空间以确保通风良好。
  • 请先确保连接器已正确连接,然后再打开控制器。

注意

  • 在配置系统时,建议安装降噪器防止设备之间产生噪声干扰,导致系统发生故障。

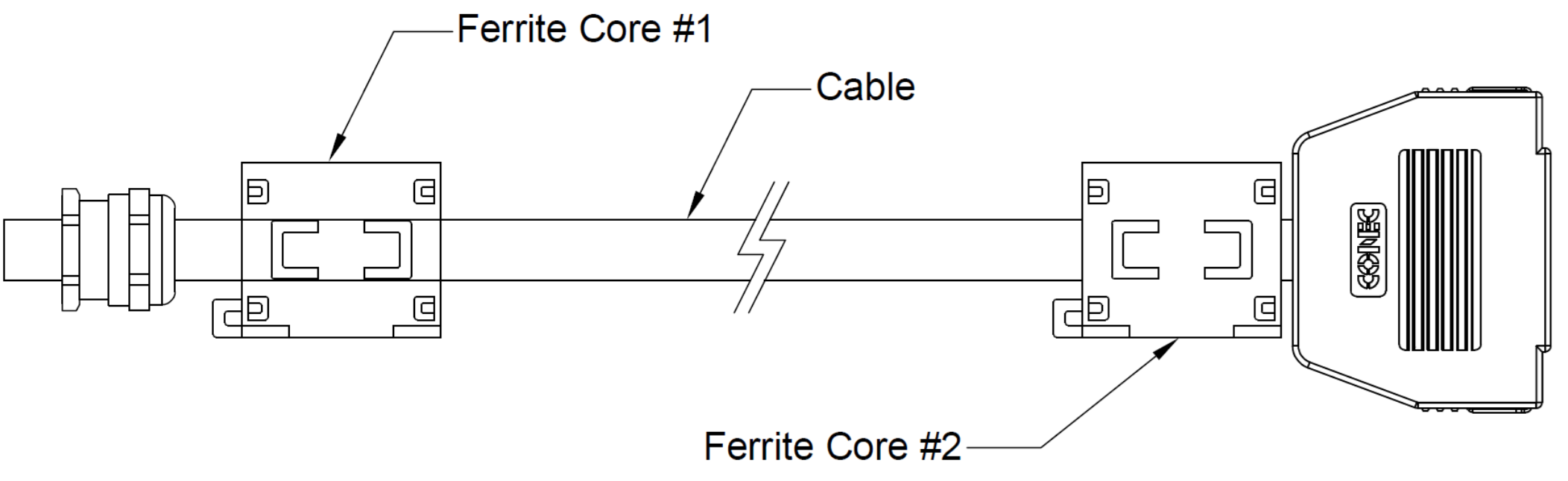

  • 如果控制器受到电磁波产生的噪声影响,建议在操纵器电缆的两端安装铁氧体磁芯,以确保正常工作。安装位置如下:

连接控制器和紧急停止按钮

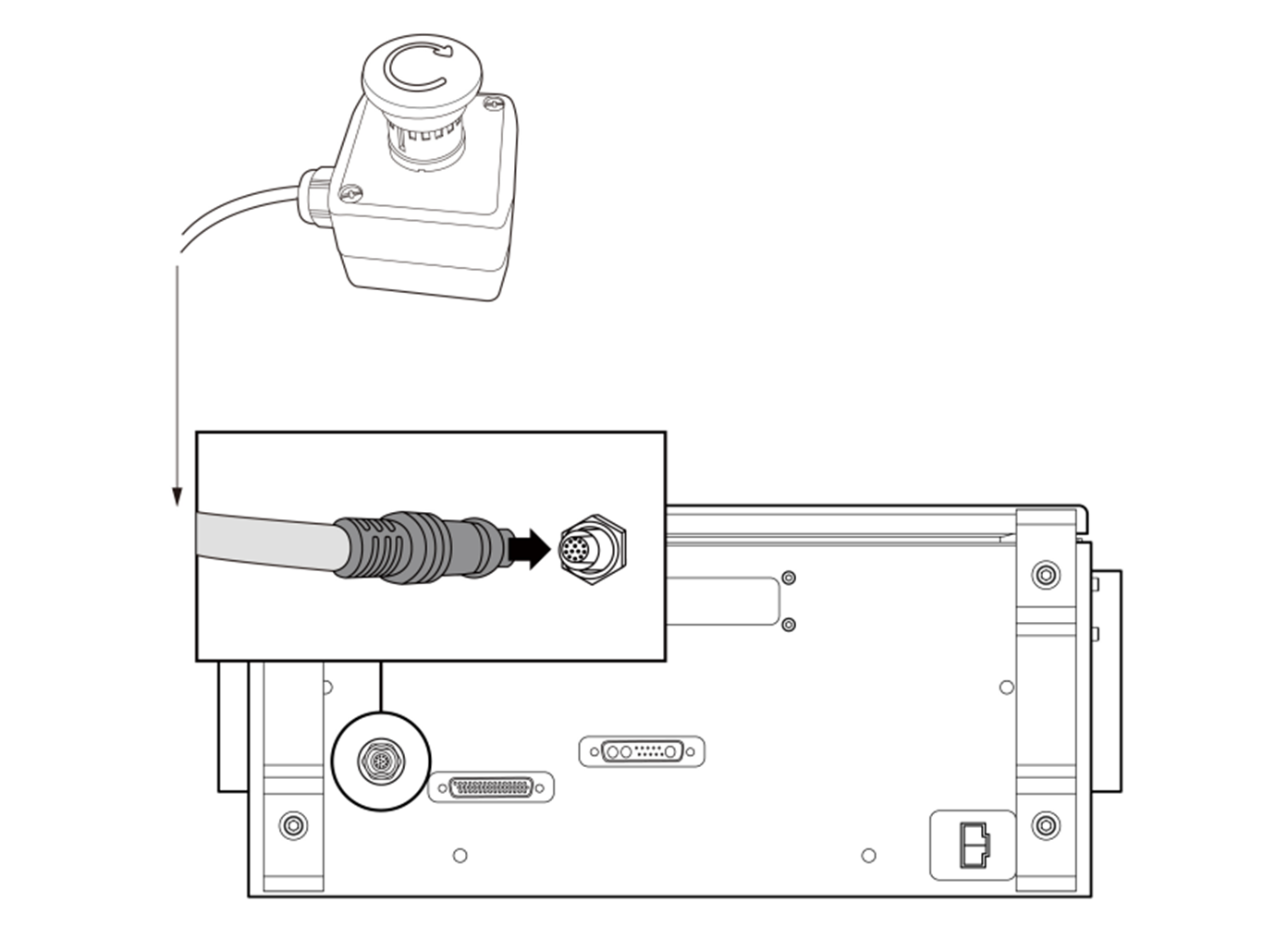

将紧急停止按钮电缆连接到相应的控制器连接器,拧紧螺钉时顺时针旋转螺钉,以防止电缆松动。

警告

  • 根据“紧急停止按钮设置开关”来设置紧急停止按钮设置开关。
  • 如果开关设置与实际配置不同,紧急停止按钮在紧急情况下可能无法正常操作,这可能导致人员受伤。务必检查紧急停止按钮的设置和操作。

警告

  • 连接电缆之前,请务必检查连接器的形状。
  • 如果使用紧急停止按钮,请注意不要被连接电缆绊倒。
  • 注意不要让控制器、紧急停止按钮或电缆与水接触。
  • 请勿将控制器或紧急停止按钮安装在多尘或潮湿的环境中。
  • 控制器和紧急停止按钮不得暴露在超过 IP40 防护等级的灰尘条件下。在含导电粉尘的环境中要特别小心。
  • 在机器人运行过程中,请勿断开紧急停止按钮的电缆。

连接控制器和示教器

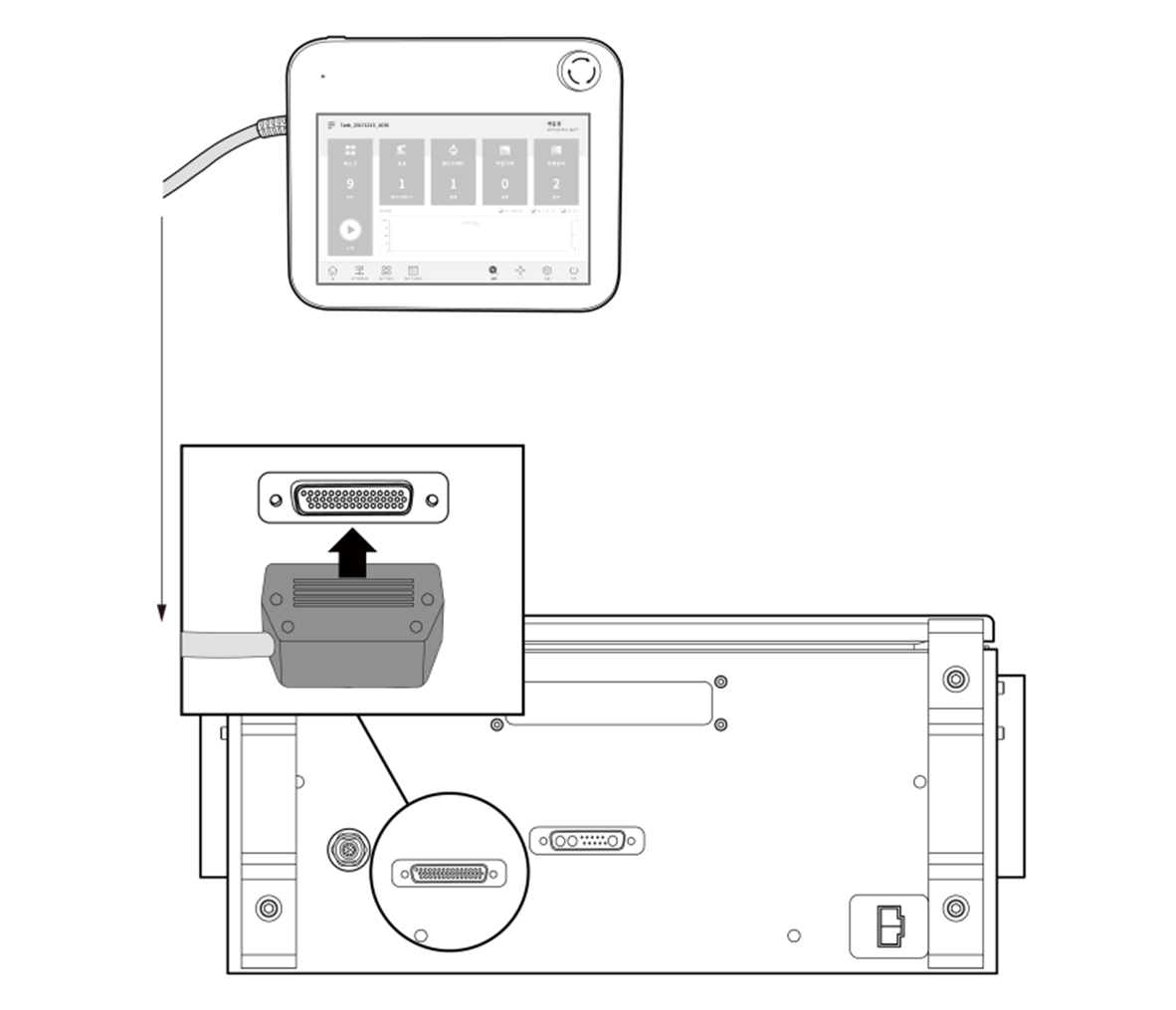

将智能示教器电缆连接到相应的控制器连接器,拧紧螺钉时顺时针旋转螺钉,以防止电缆松动。

警告

  • 根据“紧急停止按钮设置开关”来设置紧急停止按钮设置开关。来设置紧急停止按钮设置开关。如果紧急停止按钮的设置开关与实际配置不同,紧急停止按钮在紧急情况下可能无法正常操作,这可能导致人员受伤。务必检查紧急停止按钮的设置和操作。

警告

  • 连接电缆之前,请检查确认电缆末端的插针没有损坏或弯曲。
  • 如果智能示教器需要悬挂在墙壁或控制器上使用,请注意不要被连接电缆绊倒。
  • 注意不要让控制器、智能示教器或电缆与水接触。
  • 请勿将控制器或智能示教器安装在多尘或潮湿的环境中。
  • 控制器和智能示教器不得暴露在超过 IP20 防护等级的灰尘条件下。在含导电粉尘的环境中要特别小心。
  • 请确保智能示教器电缆的曲率大于最小曲率半径 (120 mm)。

注意

  • 在配置系统时,建议安装降噪器防止设备之间产生噪声干扰,导致系统发生故障。
  • 如果智能示教器受到电磁波产生的噪声的影响,则必须安装铁氧体磁芯以确保正常运行。安装位置如下:

将控制器与示教器连接

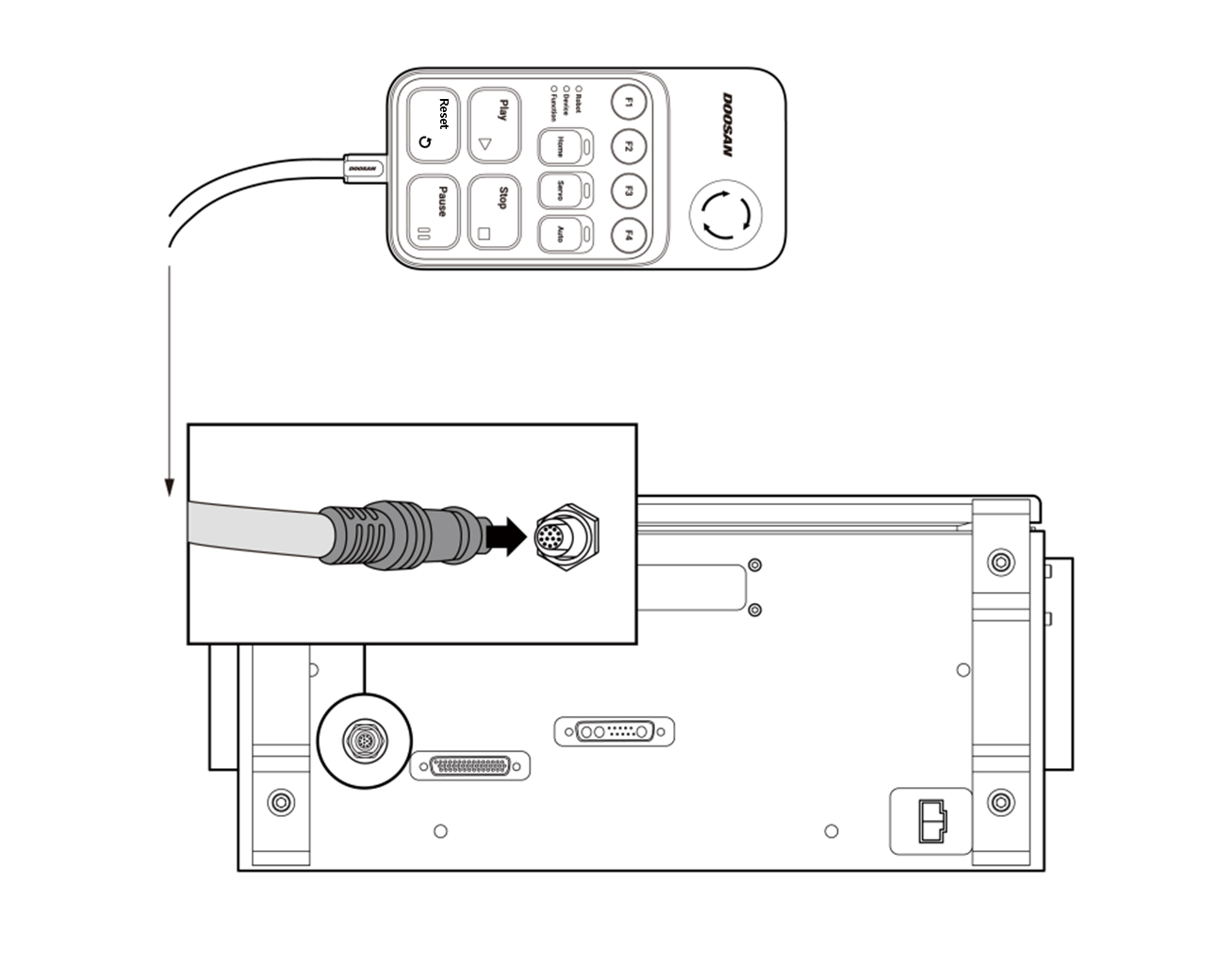

将示教器电缆推入相应的控制器连接器,直到听到咔嗒一声。这样可以防止电缆松动。

警告

  • 根据“紧急停止按钮设置开关”来设置紧急停止按钮(A 系列)的设置开关。如果紧急停止按钮的设置开关与实际配置不同,紧急停止按钮在紧急情况下可能无法正常操作,这可能导致人员受伤。务必检查紧急停止按钮的设置和操作。

警告

  • 连接电缆之前,请检查确认电缆末端的插针没有损坏或弯曲。
  • 如果示教器需要悬挂在墙壁或控制器上使用,请注意不要被连接电缆绊倒。
  • 注意不要让控制器、示教器或电缆与水接触。
  • 请勿将控制器或示教器安装在多尘或潮湿的环境中。
  • 不得将控制箱和示教器置于超过 IP20 等级的多尘环境中。在含导电粉尘的环境中要特别小心。

注意

  • 在配置系统时,建议安装降噪器防止设备之间产生噪声干扰,导致系统发生故障。
  • 如果受到电磁波产生的噪声影响,建议在示教器电缆的连接部分安装铁氧体磁芯,以确保正常工作。安装位置如下:

布置电缆

在布线过程中,请确保电缆的曲率大于最小曲率半径。每条电缆的最小曲率半径如下:

电缆

最小曲率半径 (R)

Teach Pendant cable

120 mm

Manipulator cables

120 mm

Smart Pendant cable

100 mm

Emergency stop button cable

100 mm

警告

  • 请确保示教器两端的连接部分均大于最小曲率半径 (120 mm)。
  • 如果曲率半径小于最小曲率半径 (120 mm),则可能会导致电缆断开或产品损坏。
  • 在暴露于电磁波噪声的环境中,请安装合适的电缆并采取其他措施以防止发生故障。

连接控制器电源

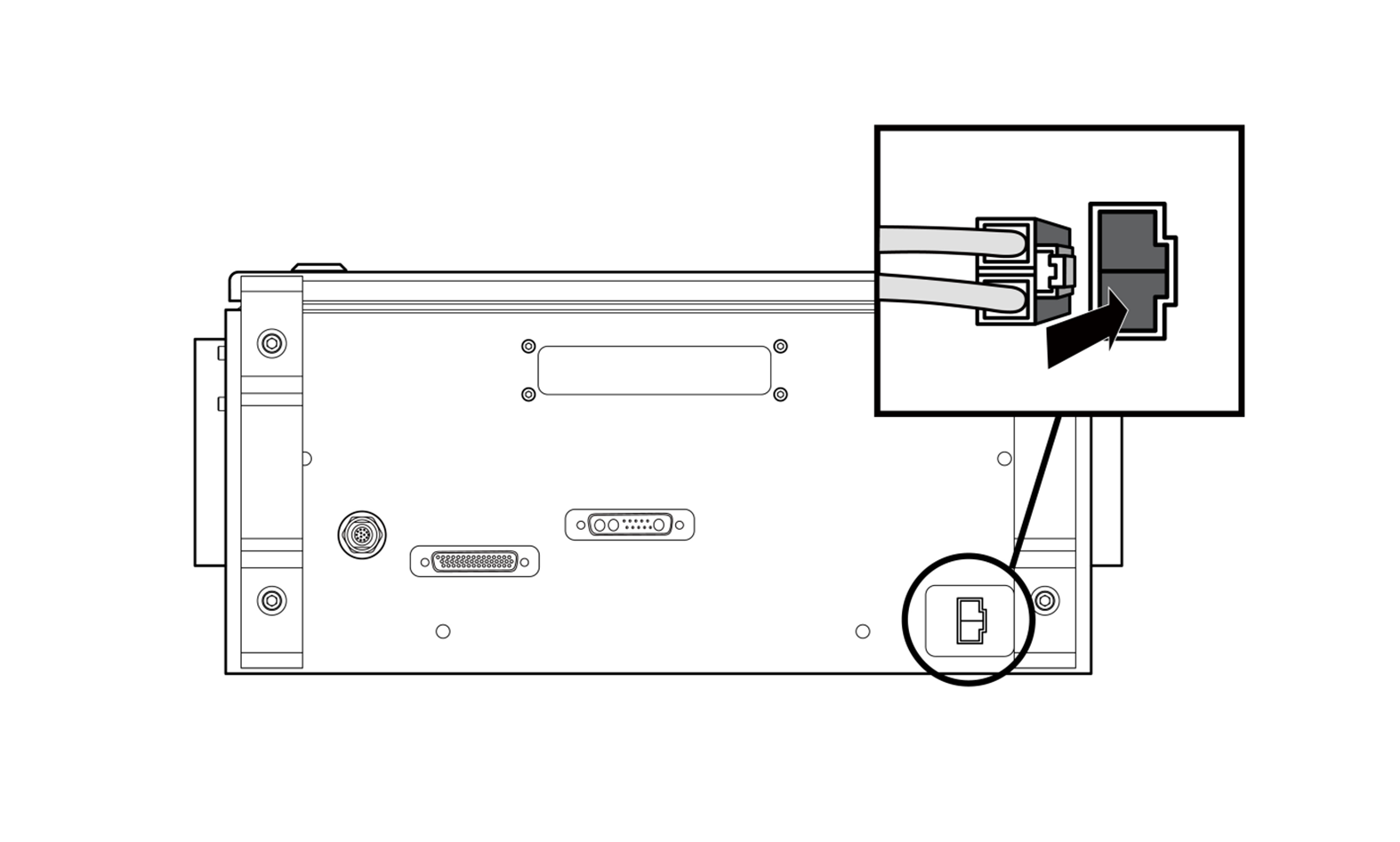

将电源电缆推入相应的控制器连接器,直到听到咔嗒一声。这样可以防止电缆松动。

警告

  • 连接电源线后,请确保机器人已正确接地(电子接地)。使用与控制器内接地符号对应的空闲螺栓,为系统中的所有设备建立公共接地点。接地导体必须能承受系统的最大额定电流。
  • 使用诸如断路器等装置保护控制器的输入电源。
  • 不要改装或加长操纵器电缆。这可能会引起火灾或控制器故障。
  • 请先确保所有电缆均已正确连接,然后再给控制器通电。请始终使用产品包装中随附的原装电缆。
  • 注意不要错误连接输入电压的极性。

注意

  • 配置系统时,建议安装可以一次性关闭系统中所有装置的电源开关。
  • 如果使用 DC 控制器,则机器人运动可能会受到限制,具体取决于负载和运动情况。
  • 如果输入电压小于 48V,则机器人运动可能会受到限制,具体取决于负载和运动情况。
  • 电源必须满足最低要求,例如接地和配备断路器。电气规格如下所示:


参数

规格

Input Voltage

22 – 60 VDC

Rated Input Current

30 A
