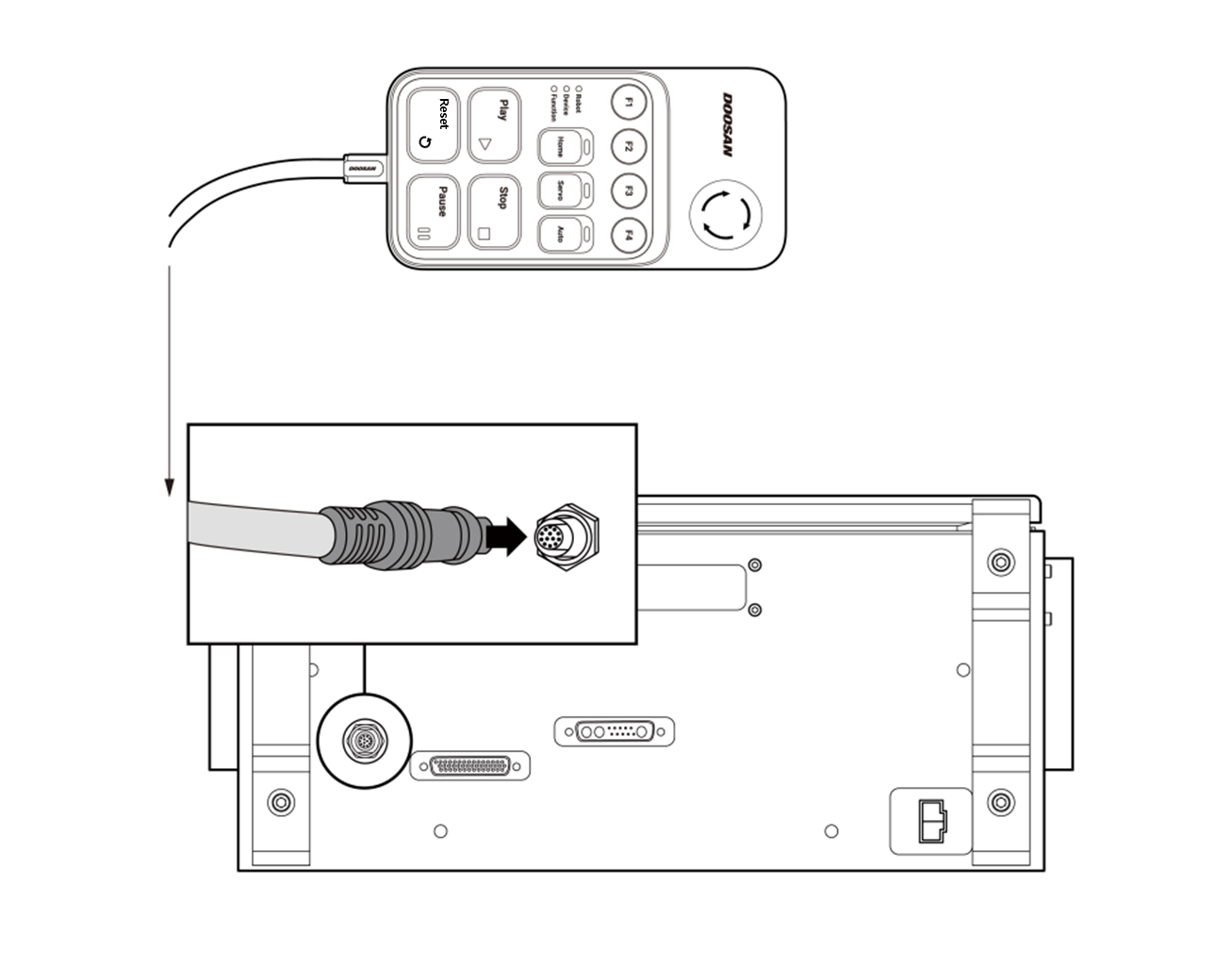

连接控制器和智能示教器
将智能示教器电缆连接到相应的控制器连接器,安装锁紧螺丝时顺时针旋转,以防止电缆松动。
警告
- 如果紧急停止按钮设置开关的设置(第 紧急停止按钮设置开关 节)与实际配置不同,则在紧急情况下,紧急停止按钮可能会出现故障并给用户造成伤害,因此请检查紧急停止按钮的设置条件和运行情况。
注意
- 连接电缆之前,请检查确认电缆末端的插针没有损坏或弯曲。
- 如果智能示教器需要悬挂在墙壁或控制器上使用,请注意不要被连接电缆绊倒。
- 注意不要让控制器、智能示教器和电缆与水接触。
- 请勿将控制器和智能示教器安装在多尘或潮湿的环境中。
- 控制器和智能示教器不得暴露在超过 IP20 防护等级的灰尘条件下。在含导电粉尘的环境中要特别小心。
- 布线过程中,请确保智能示教器电缆的曲率大于最小曲率半径 (120 mm)。
注
- 对系统进行配置时,建议安装降噪装置,防止设备之间产生噪声干扰,导致系统发生故障。

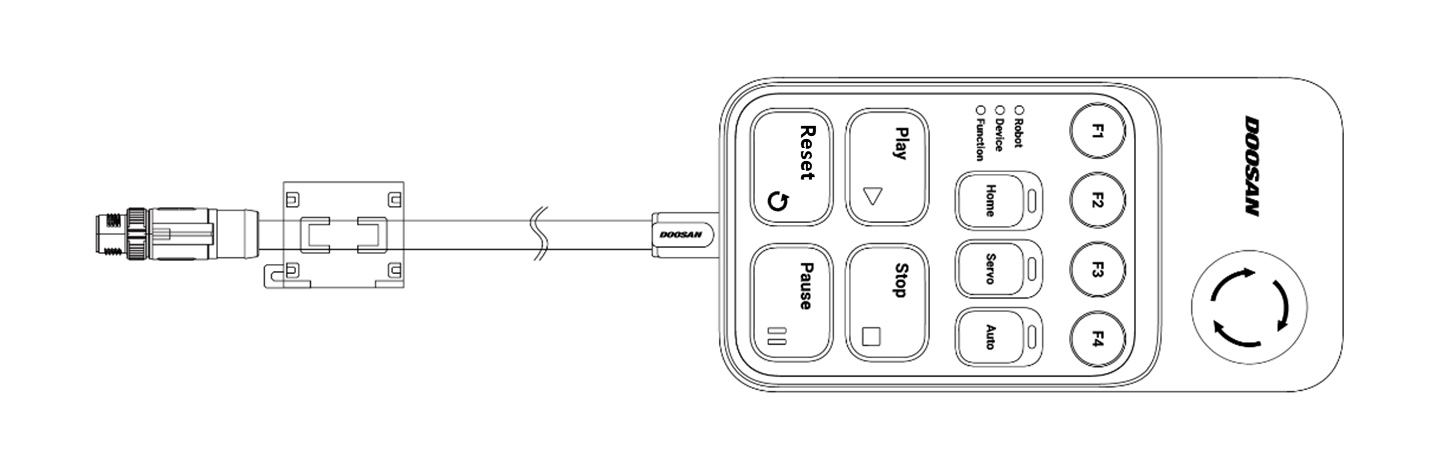

- 如果智能示教器受到电磁波产生的噪声的影响,则必须安装铁氧体磁芯以确保正常运行。安装位置如下:
