将操纵器与 控制器连接
将机器人电缆连接到控制器

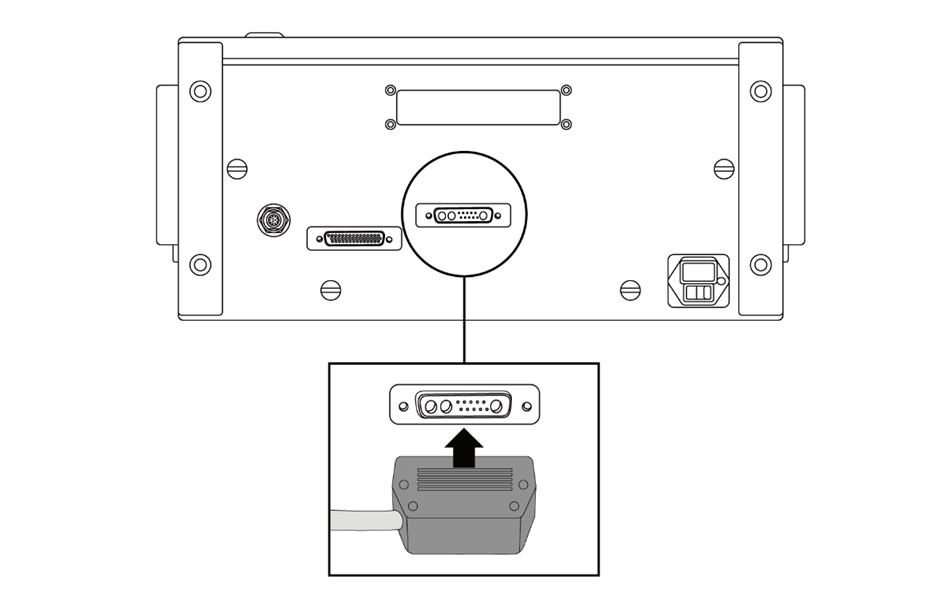

将连接到机器人的操纵器电缆推入相应的控制器连接器,直到听到喀哒声为止,以防止电缆松动。
注意
- 机器人电源开关打开时,请勿断开操纵器或控制器的电缆连接,否则会损坏机器人 。
- 不要改装或加长操纵器电缆。
- 将控制器安装在地板上时,请在控制器的每一侧留出至少 50 mm 的空间以确保通风良好。
- 在打开控制器之前,请确保正确连接了连接器。
注
- 在配置系统时,建议安装降噪器以防止噪声影响和系统故障。

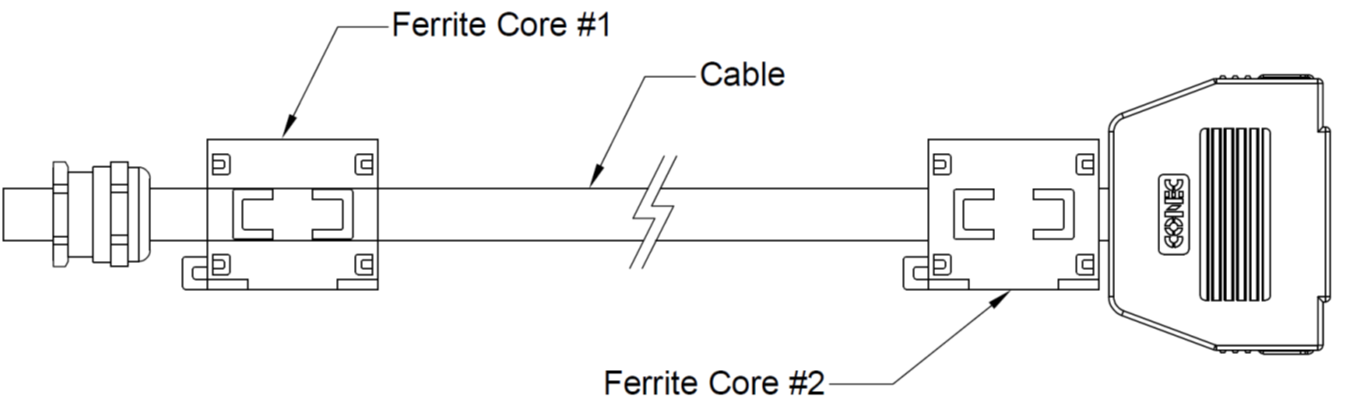

- 如果受到电磁波产生的噪声影响,建议在操纵器电缆的两端安装铁氧体磁芯,以确保正常工作。安装位置如下 :
