尝试遵循性命令示例

可选 正常 20 分钟

此示例在任务编写器中创建。此示例在任务构建器中的尝试方式几乎相同。

小心

  • 如果在启用或禁用合规性控制时有 15 牛米或更高的外部扭矩,机械手会由于 JTS (接头扭矩传感器) 错误而停止程序。
  • 无论外部扭矩大小如何,都可以执行刚度更改。
  • 在合规性控制期间,不能执行诸如 MoveJ 命令等联合动作。

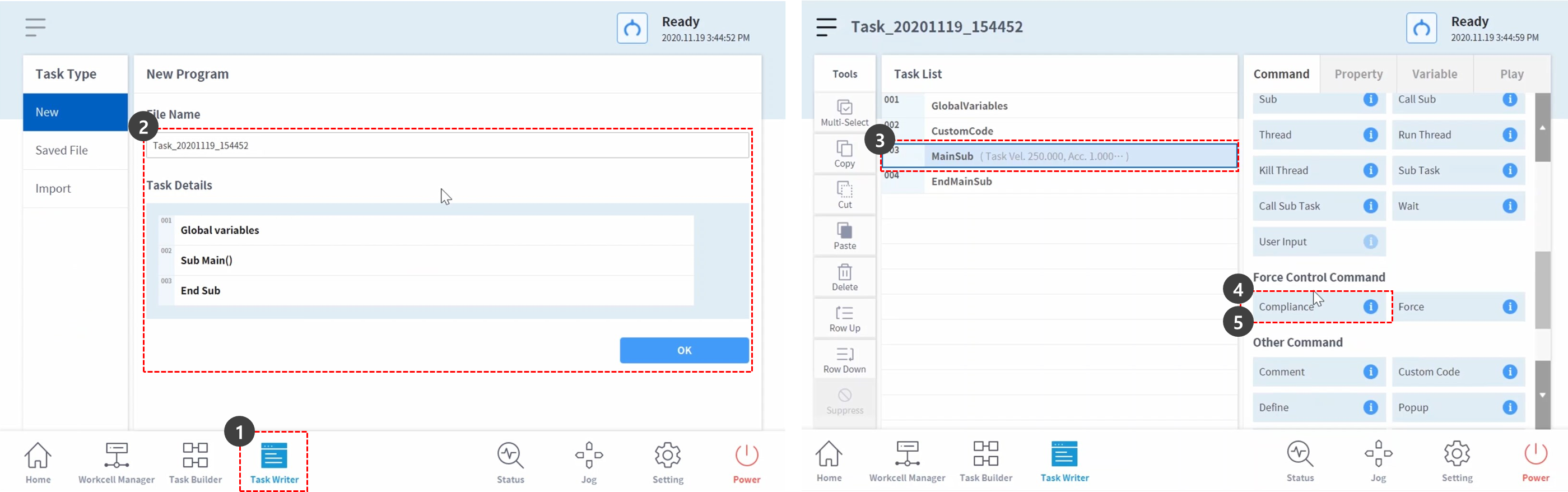

  1. 从底部菜单中选择任务编写器。
  2. 输入任务名称,然后按“ OK ”按钮。
  3. 从任务列表的第三行选择 MainSub 命令 。新命令将添加到所选行的下一行。
  4. 添加合规性命令。此命令计划用于启用合规性控制。
  5. 添加另一个合规性控制。此命令计划用于禁用合规性控制。

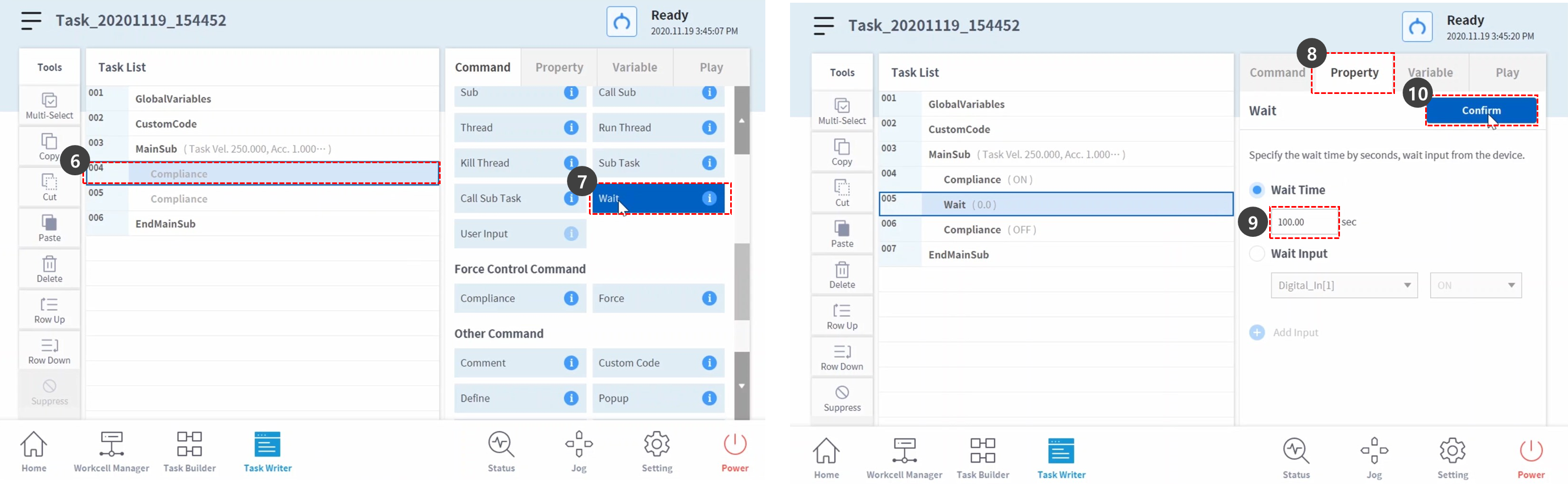

  6. 在第四行选择合规性命令。新命令将添加到所选行的下一行。
  7. 添加等待命令。
  8. 选择属性选项卡。
  9. 将等待时间设置为:
    • 等待时间:100 秒
  10. 按确认按钮。

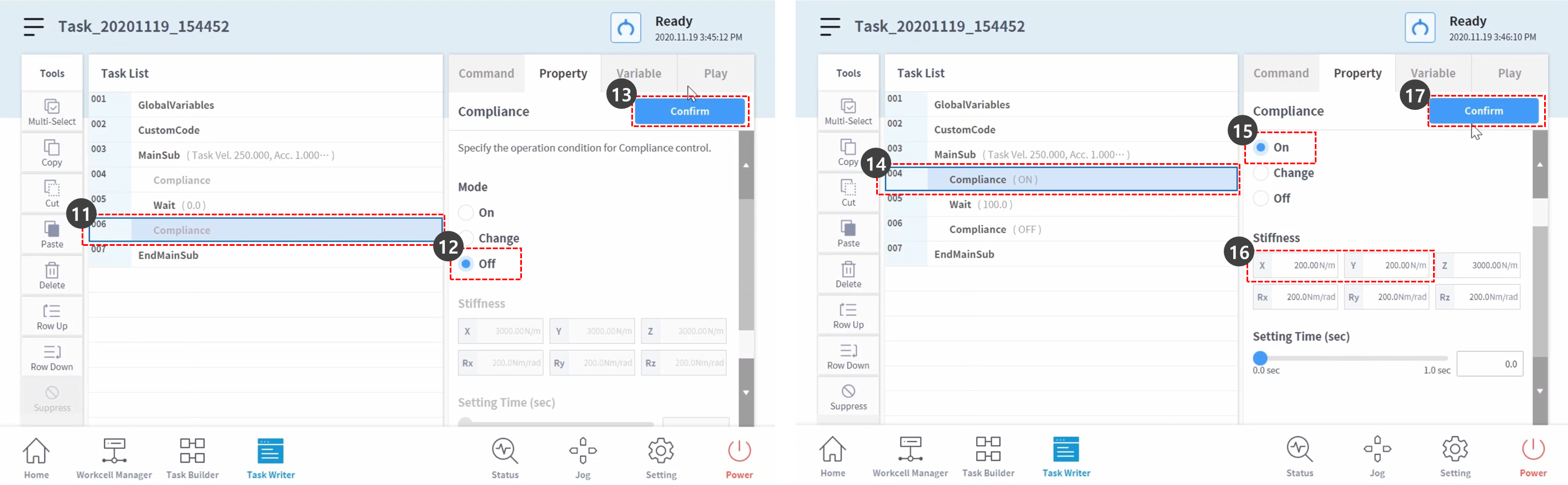

  11. 在第六行选择“ Compliance Command ”。
  12. 将属性中的模式设置为:模式关闭禁用合规性控制。
    • 模式:关
  13. 按确认按钮。
  14. 在第四行选择合规性命令。
  15. 将属性中的“模式”设置为以下值:模式打开启用合规性控制。
    • 模式:开
  16. 将刚度设为以下值:降低 X 和 Y 方向的刚度,以使 X 和 Y 方向的反应更柔和。
    • X :200 牛 / 米
    • Y :200 牛 / 米
    • Z :3000 N/m (默认)
    • Rx , ry , Rz :200 牛米 / 半径 (默认)
  17. 按确认按钮。

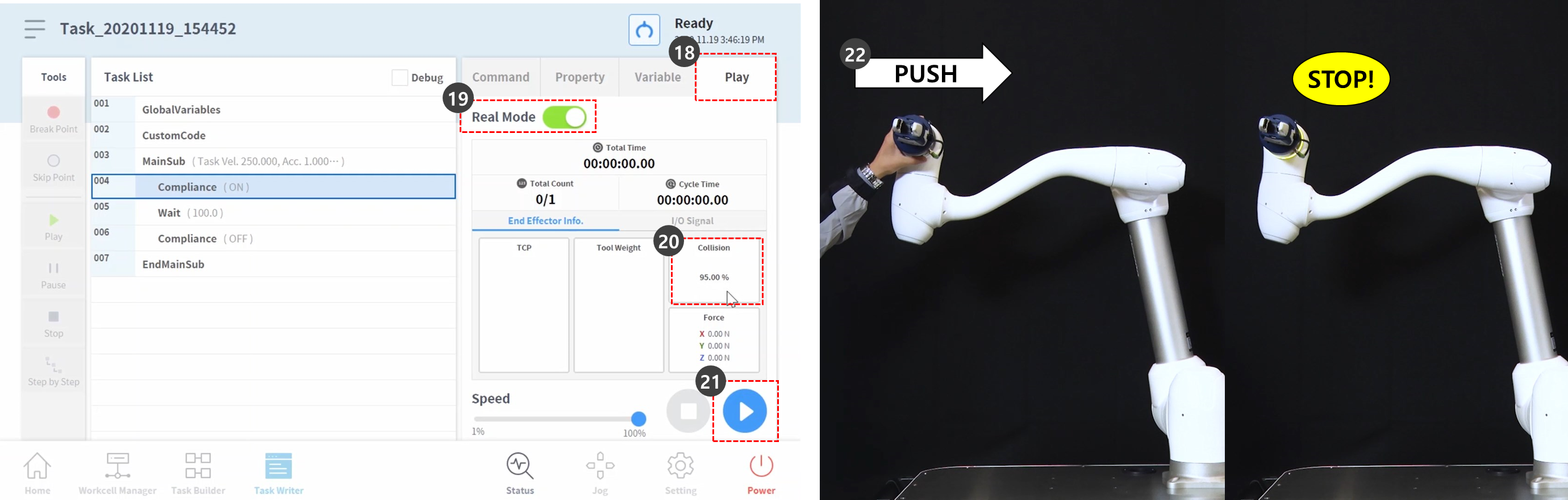

  18. 选择播放选项卡。
  19. 启用 Real Mode 切换按钮。
    • 启用切换按钮后,按钮将呈绿色亮起。
  20. 此样本将故意激活安全停止,以解释在合规性控制期间降低碰撞灵敏度的原因。该样本的碰撞灵敏度为 95%。如果碰撞灵敏度如此之高,机械手会非常敏感地对碰撞做出反应。
    • 碰撞时,机械手被安全挡块停止。
  21. 按播放按钮。
  22. 握住机械手末端,然后沿机械手主体方向缓慢推。机械手由于碰撞错误而停止。在碰撞导致安全停止期间,机械手 LED 指示灯呈黄色亮起。

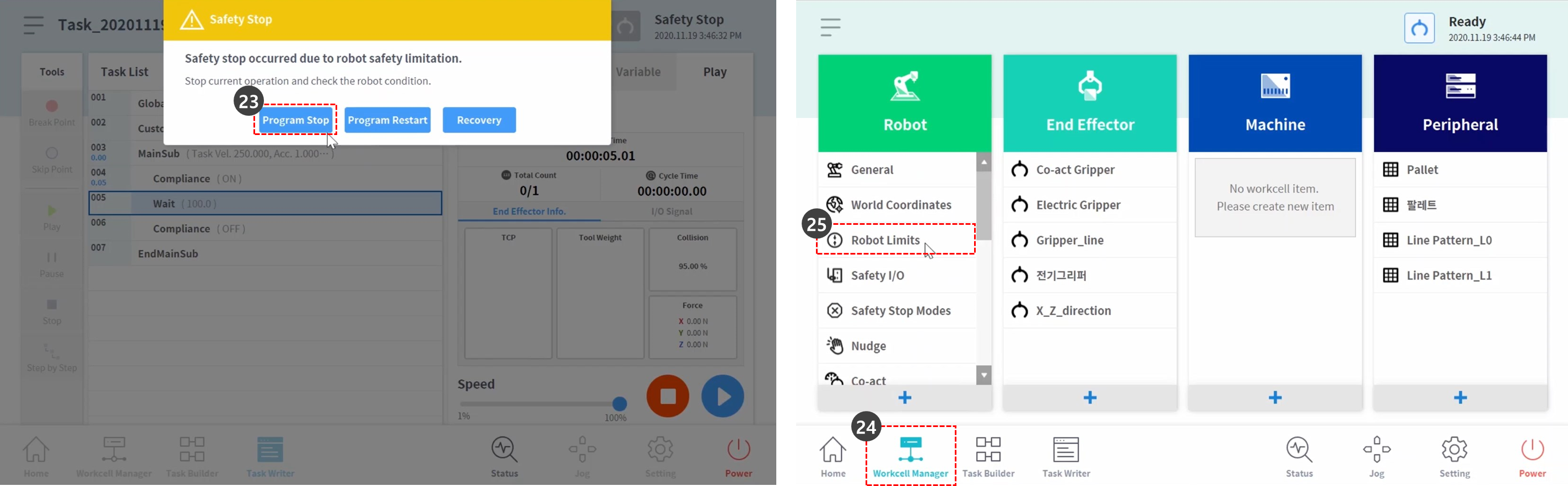

  23. 按下屏幕上黄色安全停止警告窗口中的程序停止按钮。正在进行的任务程序已停止。
  24. 从底部菜单中选择工作单元管理器。
  25. 选择机械手 > 机械手限值。

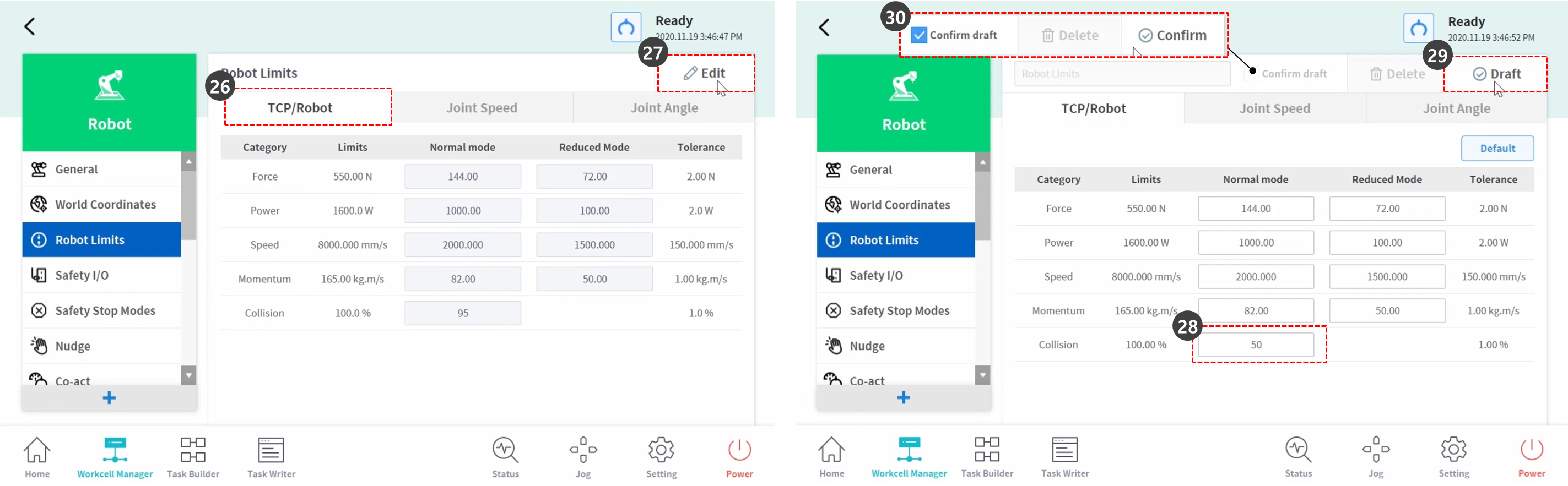

  26. 选择“ TCP/IP 机械手”选项卡。
  27. 按编辑按钮。
  28. 将碰撞灵敏度设置为以下值:
    • 正常模式:50%
  29. 按下拔模按钮。
  30. 选中“ Confirm Draft (确认草稿) ”复选框,然后按“ Confirm (确认) ”按钮。

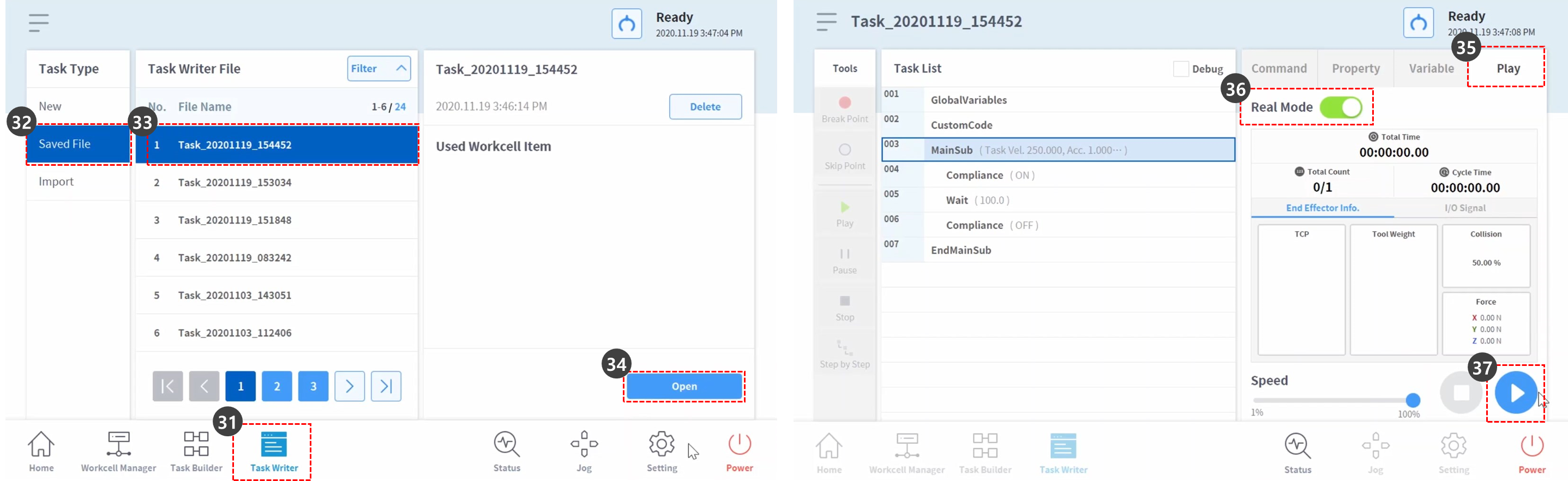

  31. 从底部菜单中选择任务编写器。
  32. 在屏幕左侧选择已保存的文件。
  33. 选择之前,请检查第一个任务文件名是否是步骤 2 中的任务名。上次保存的任务位于任务编写器文件列表的顶部。
  34. 按“ Open (打开) ”按钮。
  35. 选择播放选项卡。
  36. 启用 Real Mode 切换按钮。
  37. 按播放按钮。

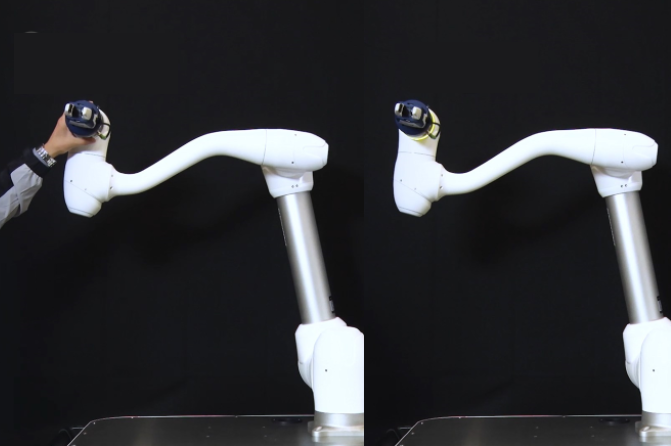

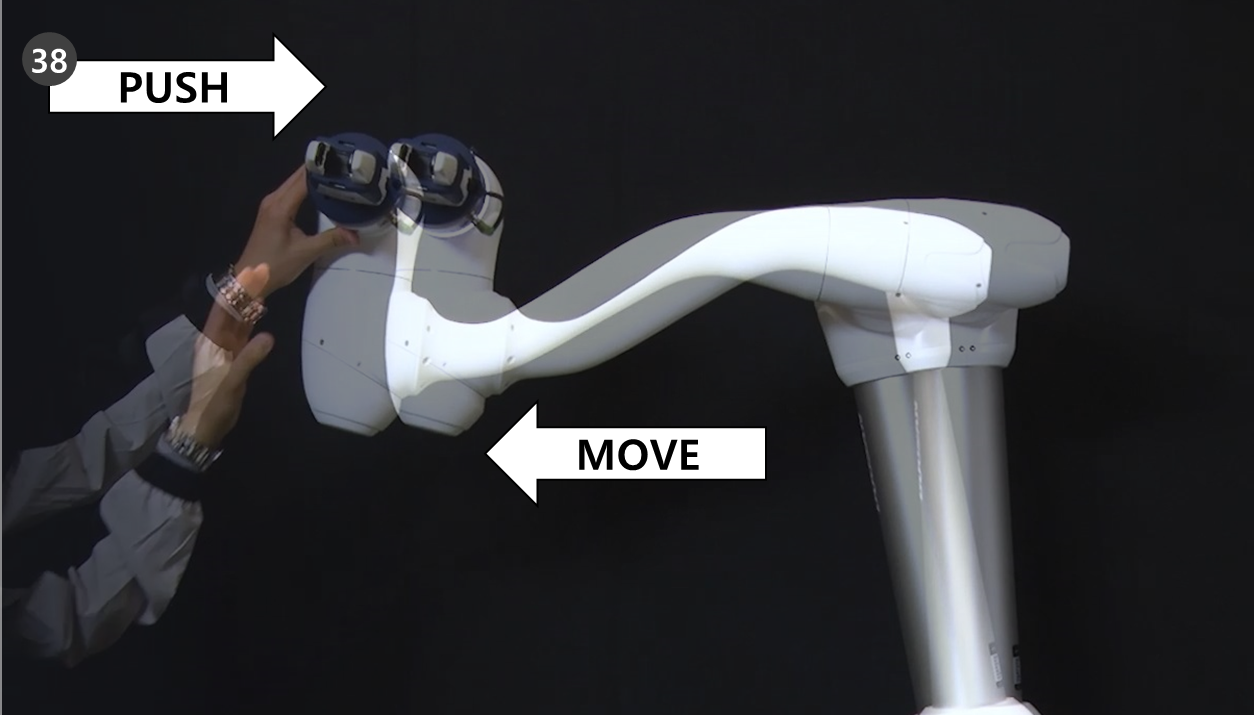

  38. 握住机械手末端,然后沿机械手主体方向缓慢推。机械手由于推力而移动,并返回到原始位置。
