了解如何接合 / 分离安全挡块

门德会 简单 5 分钟

了解安全挡块的类型以及如何接合 / 分离安全挡块。

安全挡块的类型

为确保用户安全而提供的停止模式如下:

  • STo (安全扭矩关闭) :停止伺服关闭 (马达电源立即关闭)
  • SS1 (安全停止 1) :最大减速停止后伺服关闭
  • SS2 (安全停机 2) :最大减速停止后待机 (暂停)
  • RS1 :碰撞时,遵循与碰撞相反的方向,然后进入待机状态 (只能在碰撞检测 /TCP 力限制冲突中设置)

斗山机器人有两种类型的安全停止功能。紧急停止用于一般紧急情况,在释放紧急停止后,机械手可以在伺服打开的情况下恢复操作。如果是保护性停止,机械手可以通过解决保护性停止的原因并释放该停止来恢复操作。

  • 紧急停止:当启动线控器的紧急停止按钮或额外安装的外部设备时,它将设置停止模式
    • 当按下线控器的紧急停止开关或连接到 TBSFT EM 端子的紧急停止开关时,该功能将激活。
    • 只能选择 STO 或 SS1。
  • 保护停机:当外部连接的保护设备激活时,它将设置停止模式
    • 当连接到 TBSFT PR 终端的保护设备激活时,该功能将激活。

有关安全停止功能的详细信息,请参阅 安全功能

如何接合 / 分离安全挡块

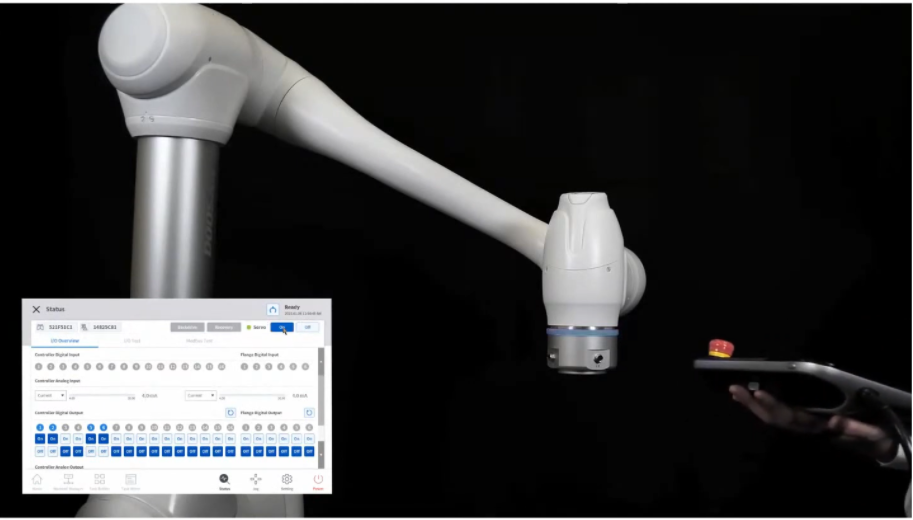

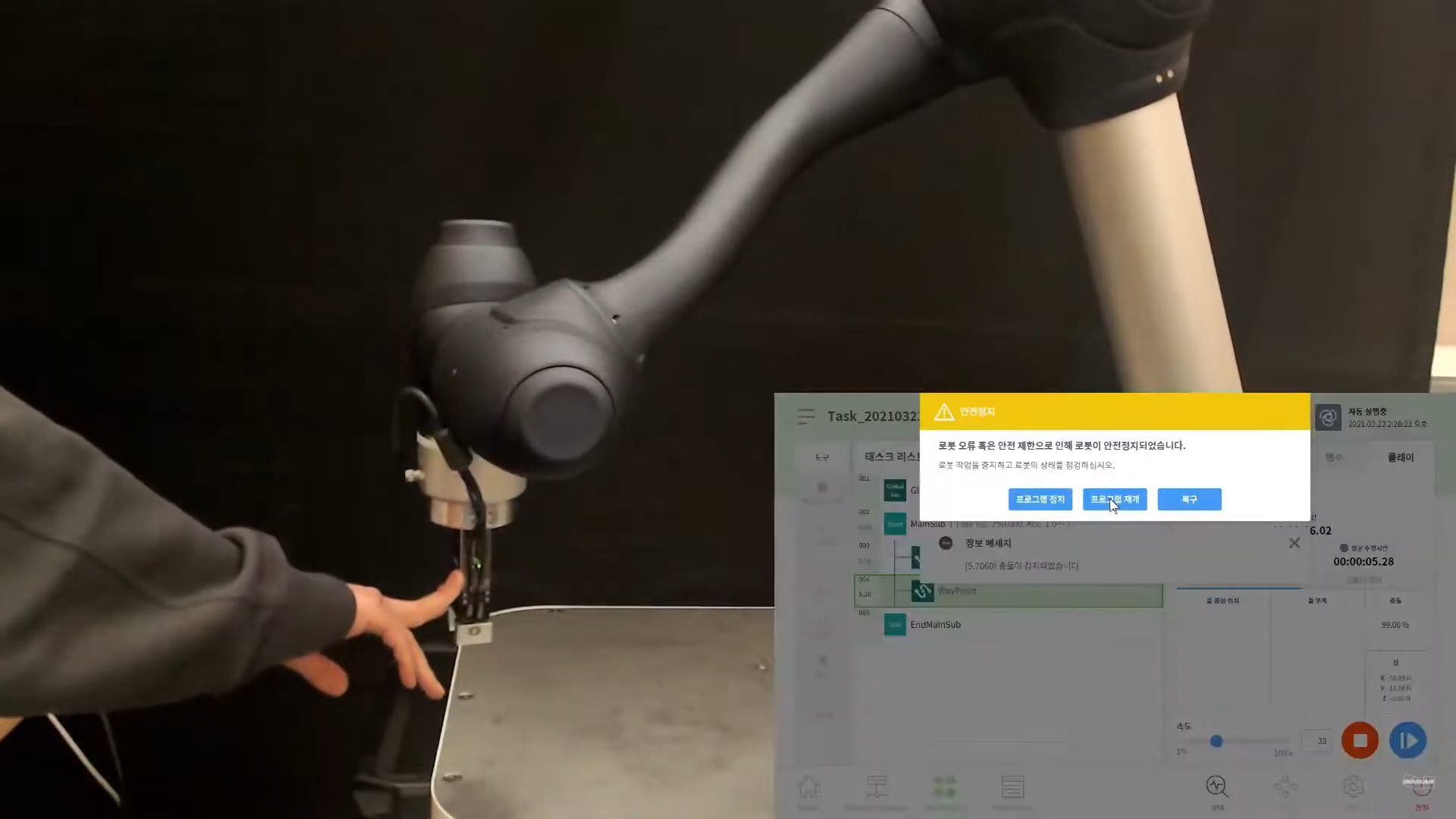

按下线控器上的紧急停止按钮,或启动连接到安全 I/O 的安全装置以激活紧急停止。安全装置可以通过信号控盒屏幕的工作单元管理器 > 机械手 > 安全 I/O 功能连接到紧急停止或保护性停止 。

  • 有关将安全设备连接到安全 I/O 的详细信息,请参阅 连接控制器 I/O
  • 有关如何设置程序中的安全停止功能的详细信息,请参阅 安全 I/O 设置
