反向驱动模式
Backdrive(反向驱动)支持仅通过制动器控制机器人关节,而无需通过电源驱动电机。当机器人无法通过安全恢复模式或手动引导恢复正常时使用该功能。在Backdrive(反向驱动)支持仅通过制动器控制机器人关节 模式下,用户可以接合或分离每个关节的制动器。
Backdrive(反向驱动)模式的设置过程如下:

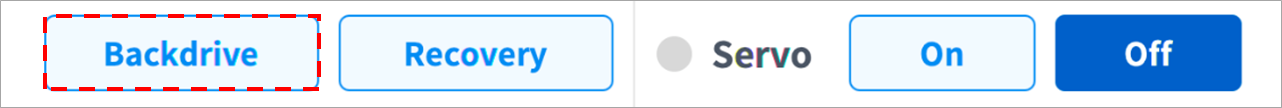

- 点击主菜单中的 Status(状态)按钮,然后点击 Backdrive(反向驱动模式)按钮。
- 如果 Backdrive(反向驱动)按钮未启用,则按下并释放紧急停止按钮或者按下 Servo Off(伺服关闭)按钮,启用此模式。
- 如果 Backdrive(反向驱动)按钮未启用,则按下并释放紧急停止按钮或者按下 Servo Off(伺服关闭)按钮,启用此模式。

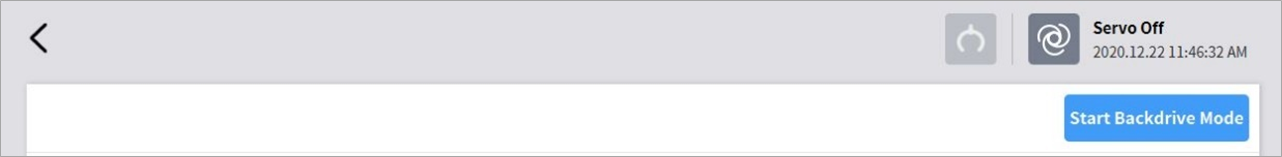

- 点击 Backdrive(反向驱动)屏幕中的 Start Backdrive Mode(启动反向驱动模式)按钮。
- 将启用用于释放各个关节制动器的 OFF/ON(关闭/打开)按钮。
- 将启用用于释放各个关节制动器的 OFF/ON(关闭/打开)按钮。
- 将要移动的关节的制动器设置为 OFF(关闭)(释放),然后通过施力移动机器人。
- 由于关节内部的减速器的减速比,操纵器重量所引起的关节下垂速度将不会过高,施力时的运动速度也不会过高。
- 如果减速器发生故障或关节在Backdrive(反向驱动)模式期间的运动速度高于特定速度,则所有关节的制动器将自动应用以确保安全。
- 位置更改完成后,将制动器设置为 ON(开启)(保持)。
- 点击主菜单中的 Power(电源)以关闭运行程序,点击并按住示教器顶部的电源按钮以关闭系统,然后再次按下以打开系统。
- Backdrive(反向驱动)被释放,作业可以正常恢复。
注
- 按顺序分别将各个关节移回正常作业范围。
- 如果执行Backdrive(反向驱动)模式,必须重新启动系统才能再次恢复正常作业。
- 请谨慎操作,因为在Backdrive(反向驱动)模式下可能会临时发生下垂,具体取决于轴的位置。
