基于其他末端执行器的工具中心点设置

使用对称双夹持器时,末端执行器的 TCP 基于另一配置良好的末端执行器配置。在基准末端执行器 TCP 点工具坐标 Z 轴上,将位姿和点旋转输入的角度,即可轻松配置新末端执行器的 TCP 偏移。

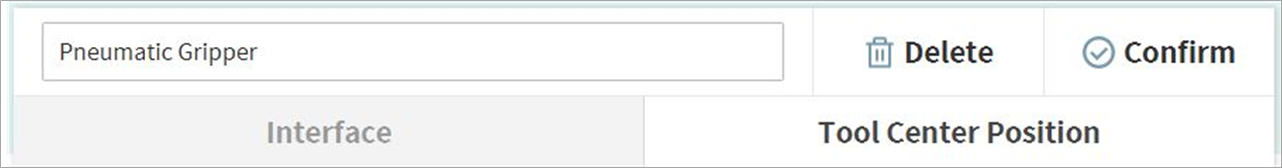

  1. 选择末端执行器设置屏幕中的 Tool Center Point(工具中心点)选项卡。

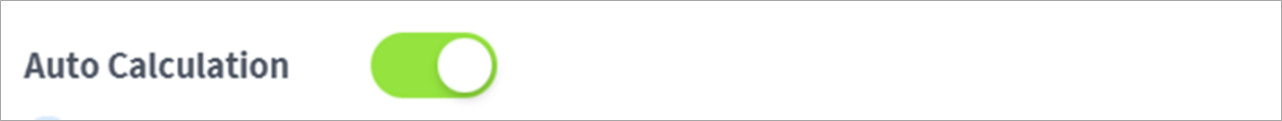

  2. 点击 Auto Calculate(自动计算)切换开关。

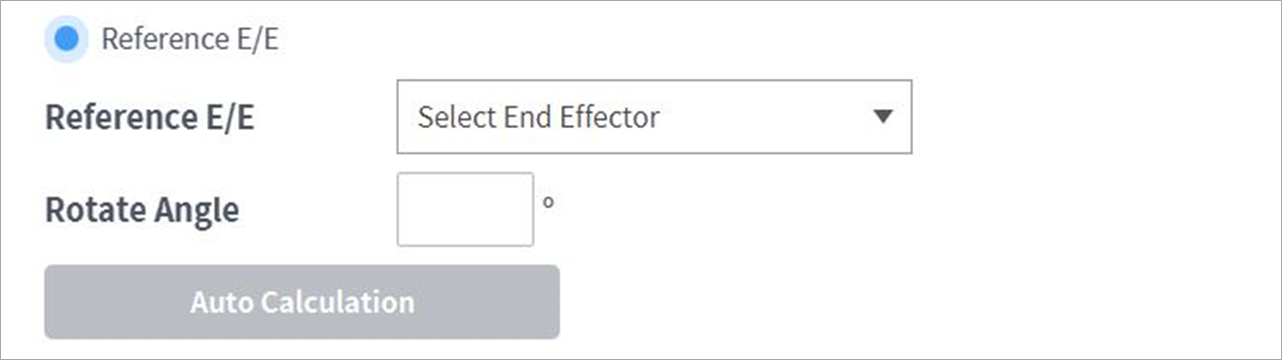

  3. 选择 Reference End Effector(参考末端执行器)项。
  4. 选择要复制的末端执行器。

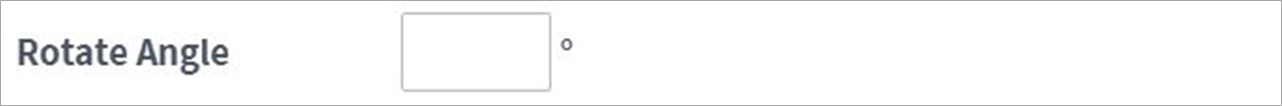

  5. 配置要配置的末端执行器和参考末端执行器的工具 Z 轴旋转角度。

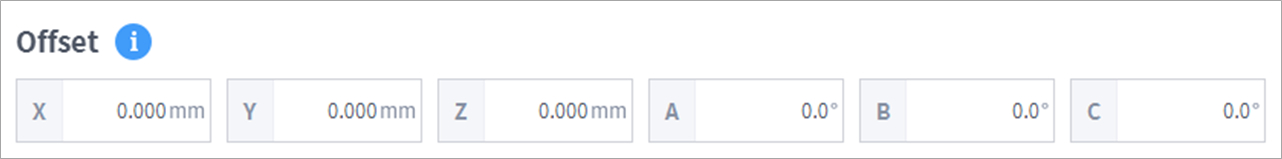

  6. 单击底部的 Auto Calculate(自动计算)按钮,检查是否自动输入了计算出的 TCP 偏移,然后点击 Confirm(确认)按钮。

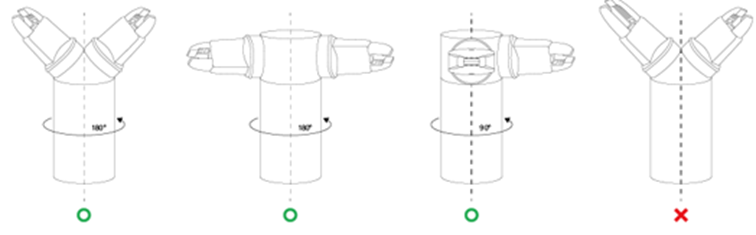

  • 配置的末端执行器和基准末端执行器在工具 Z 轴上必须对称。
