产品介绍 (CS-01P)

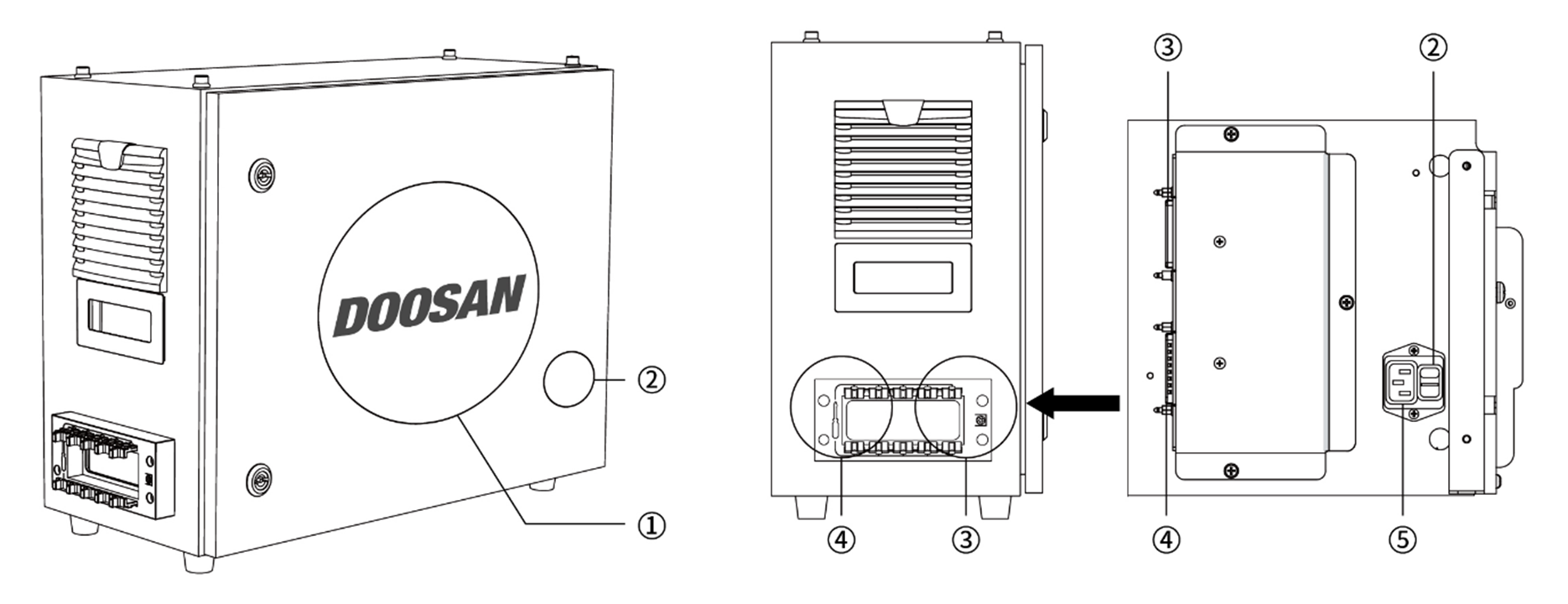

名称和功能
受保护的交流控制器 (CS-01P)
编号 | 项 | 说明 |
1 | I/O connection terminal (internal) | 用于连接控制器或外围设备。 |
2 | Power switch | 用于打开/关闭控制器的主电源。 |
3 | Teach pendant cable connection terminal | 用于将示教器电缆连接至控制器。 |
4 | Robot cable connection terminal | 用于将机器人电缆与控制器连接。 |
5 | Power connection terminal | 用于连接控制器电源。 |

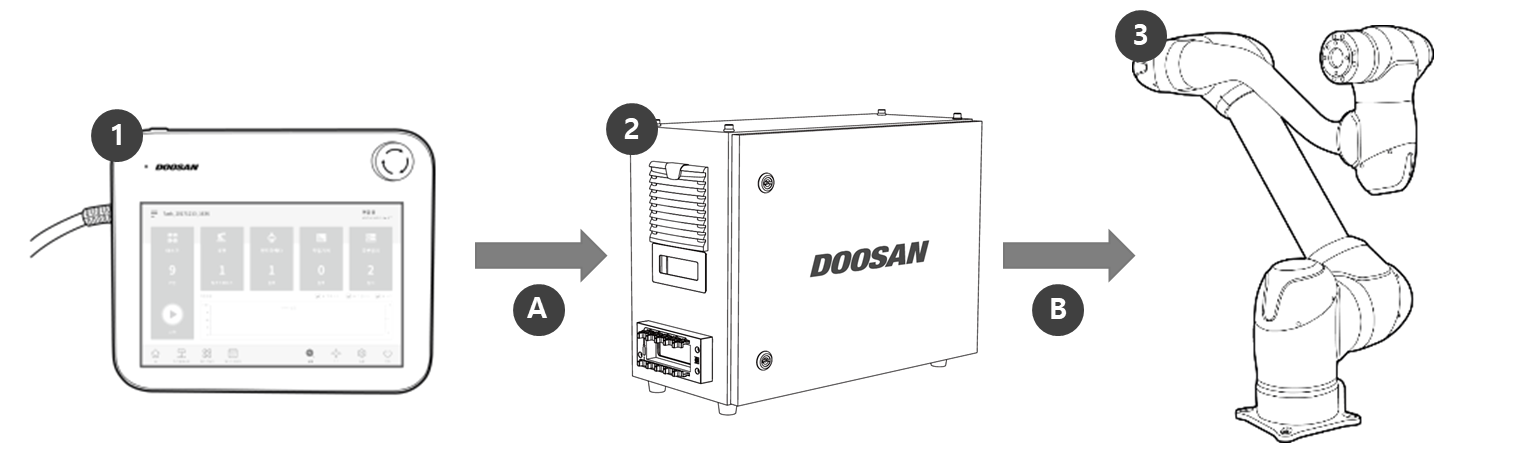

系统配置
编号 | 项目 | 说明 |
|---|---|---|
1 | 示教器 | 该设备用于管理整个系统，并且能够向机器人示教特定位姿以及进行操纵器和控制器相关设置。 |
2 | 控制器 | 用于根据示教器设置的位姿或运动控制机器人的运动。控制器具备各种 I/O 端口，可连接和使用各种设备和装置。 |
3 | 操纵器 | 一种工业协作机器人，可以使用各种工具执行运输或组装任务。 |
A | 命令/ | |
B | 电源/ |

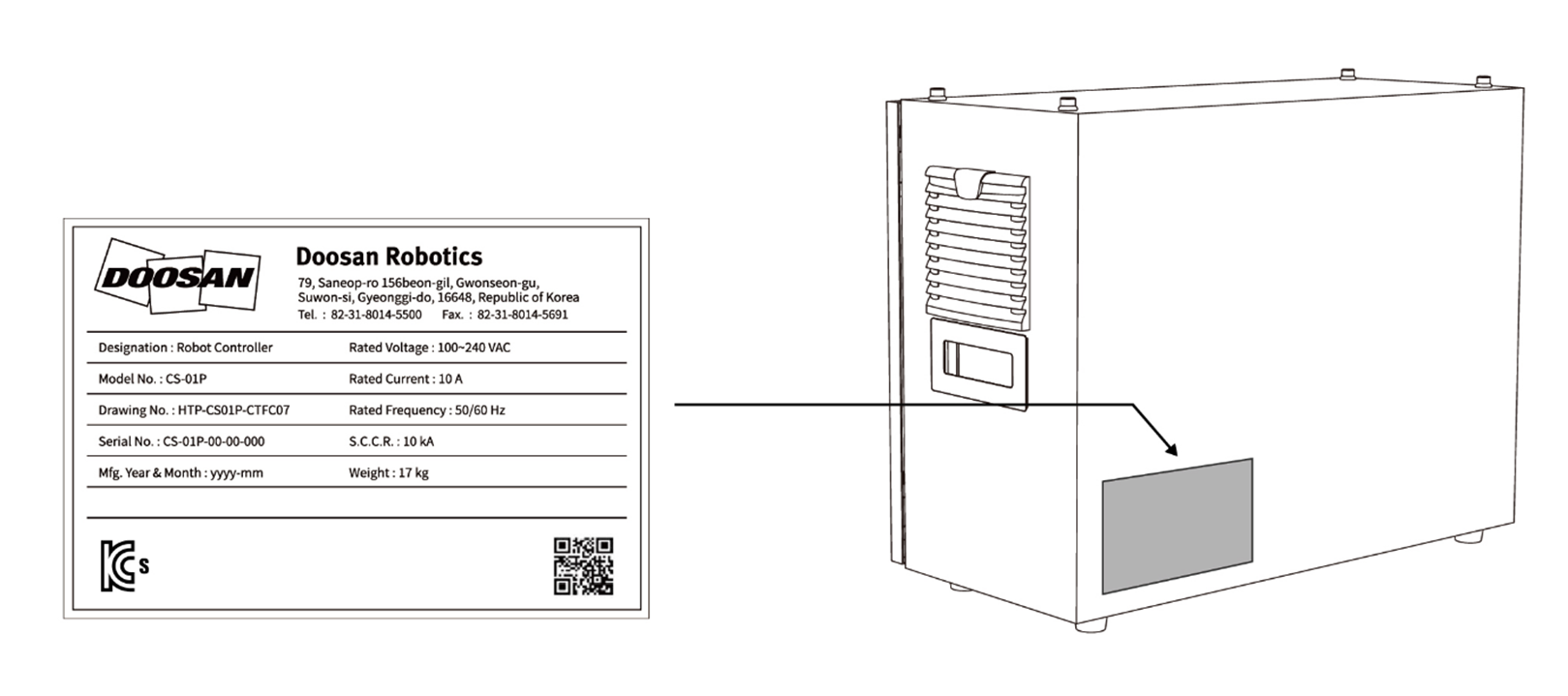

铭牌和标签
