设置模拟I/O终端(TBAIO)

控制器有两个模拟输入/输出端子，可设置为电压模式或电流模式。它可以通过使用模拟I/O操作的外部设备输出电压/电流，或接收来自传感器的信号，输出模拟电压/电流。

为确保最大输入精确度，请遵守以下规定：

• 使用屏蔽或双绞线电缆。

• 将电缆屏蔽连接至控制器内的接地端子。

• 电流信号对干扰的敏感度相对较低，因此将设备用于模拟I/O终端的电流模式。电流/电压输入模式可使用软件进行设置。


模拟I/O终端的电气规格如下：

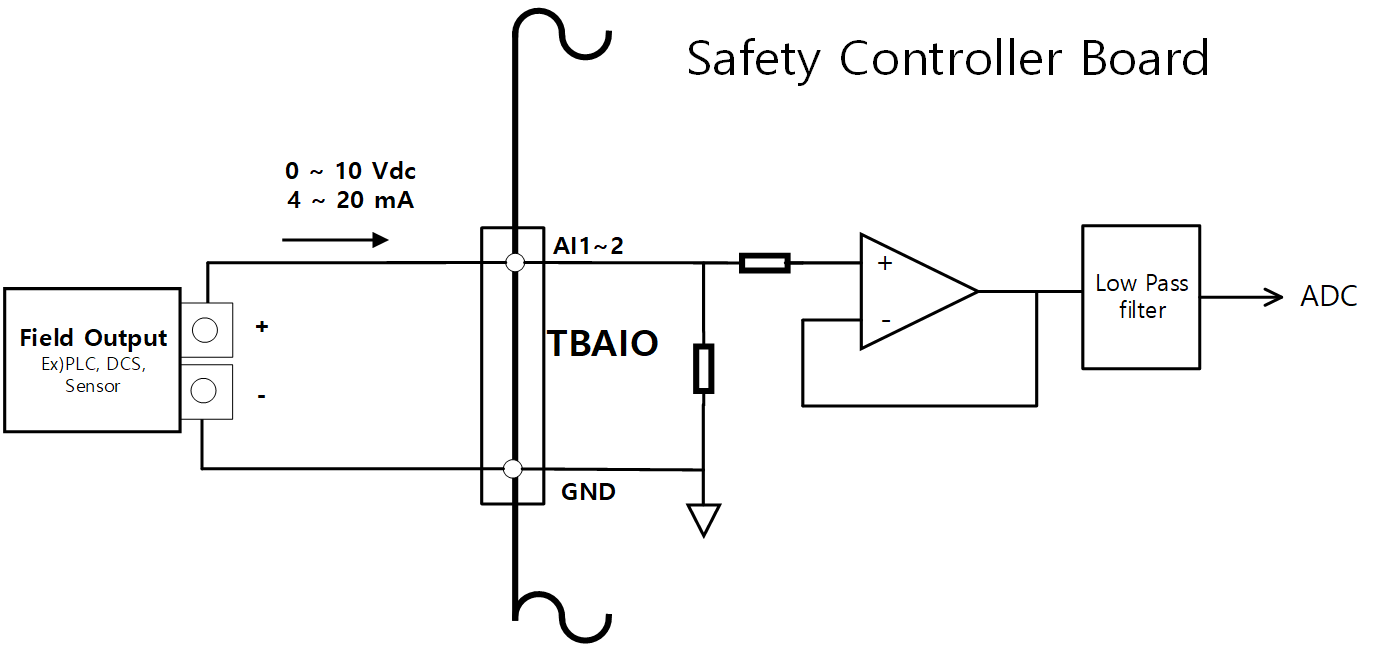

电压/电流输入

它从TBAIO接线盒的ALX端子和GND端子之间的外部设备接收电压或电流信号。如果设备的输出是电压信号，则接收0-10V直流信号。如果设备的输出是电流信号，则接收4-20mA的信号。

• 根据设备的输出信号(电压/电流)，有必要将控制器模拟输入设置为示教手控盒上的"电压"或"电流"。

电压/电流输出

它向TBAIO端子块的AOX端子和GND端子之间的外部设备提供电压或电流信号。如果设备的输入是电压信号，则提供0-10V直流信号。如果设备的输入是电流信号，则提供4-20mA的信号。

• 根据设备的输入信号(电压/电流)，有必要将控制器模拟输出设置为示教手控盒上的"电压"或"电流"。
