控制器I/O

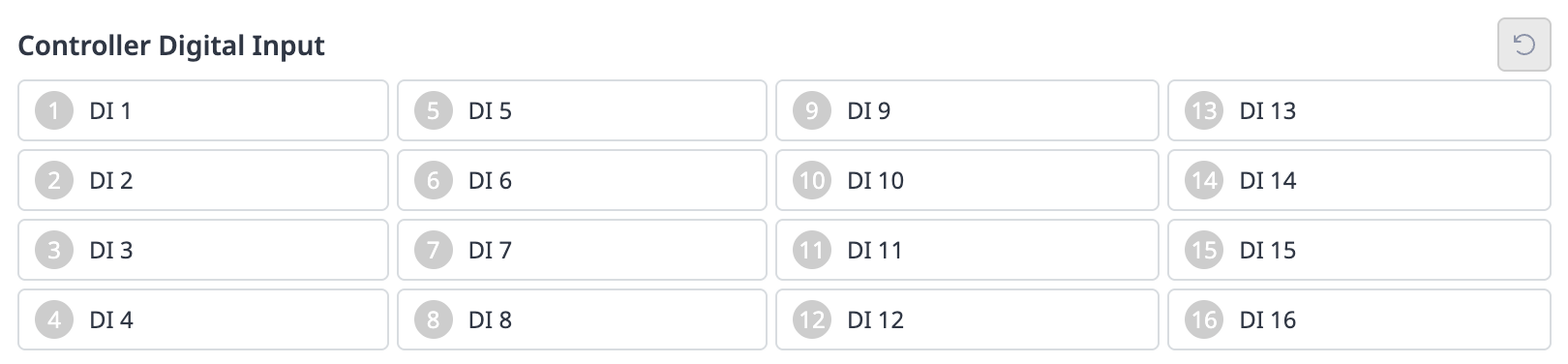

控制器数字输入

1. 检查连接到控制器的设备的端口号。

2. 根据相应号码的数字输入状态显示以下内容。

   • 如果数字信号是高信号，图标将显示为浅绿色。

   • 如果数字信号为低信号，图标将显示为灰色。

注意

当数字输入设置为安全输入时也是如此，当数字信号为高时图标显示为蓝色，当数字信号为低时图标显示为灰色。

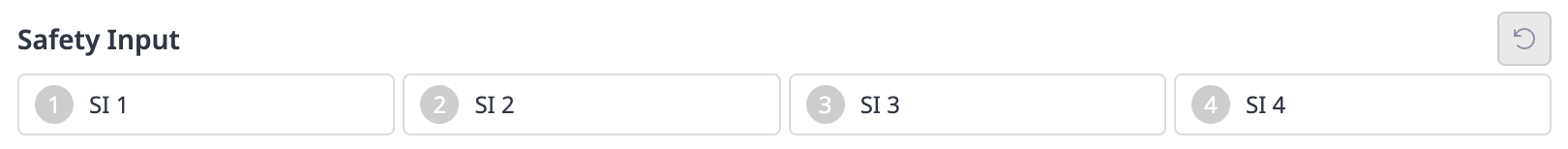

安全输入

1. 检查连接到控制器的设备的端口号。

2. 根据相应号码的数字输入状态显示以下内容。

   • 如果数字信号是高信号，图标将显示为浅绿色。

   • 如果数字信号为低信号，图标将显示为灰色。

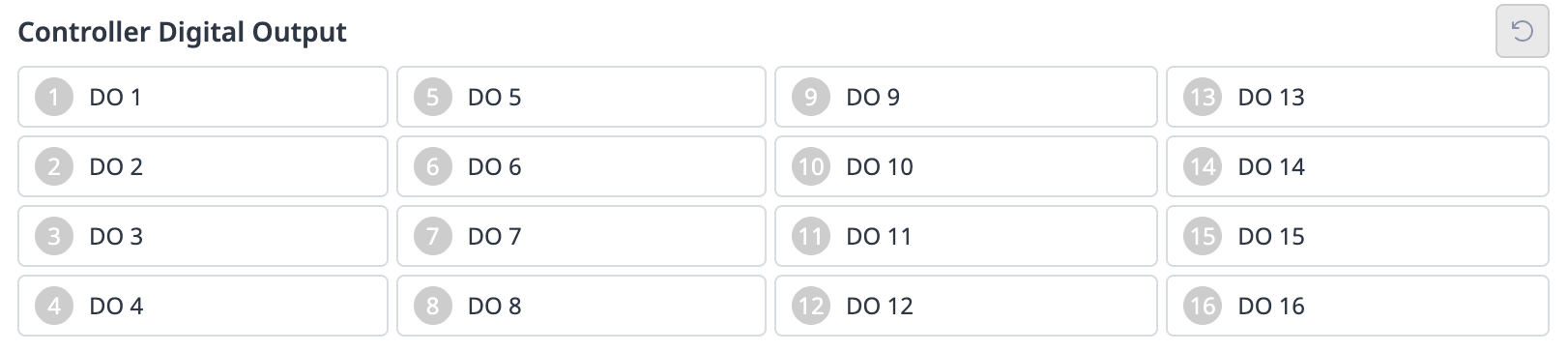

控制器数字输出

1. 检查连接到控制器或法兰的设备的端口号。

2. 单击端口号对应的开/关图标以激活或停用数字输出。

   • 按下ON (开)图标时，图标变为浅绿色，相应的端口启用。

   • 按下OFF (关闭)图标后，图标将变为灰色，相应的端口将被禁用。

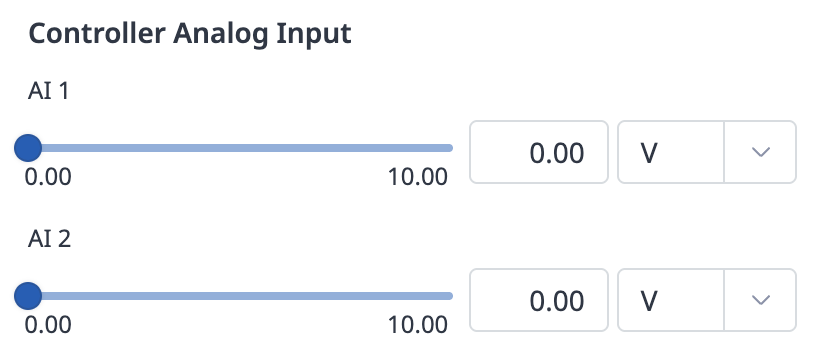

控制器模拟输入

1. 单击Controller Analog Input (控制器模拟输入)上的下拉列表以选择要检查的项目。

2. 检查屏幕上显示的选定项目的模拟输入信息。

注意

模拟输入值不能在状态窗口中设置输入值。

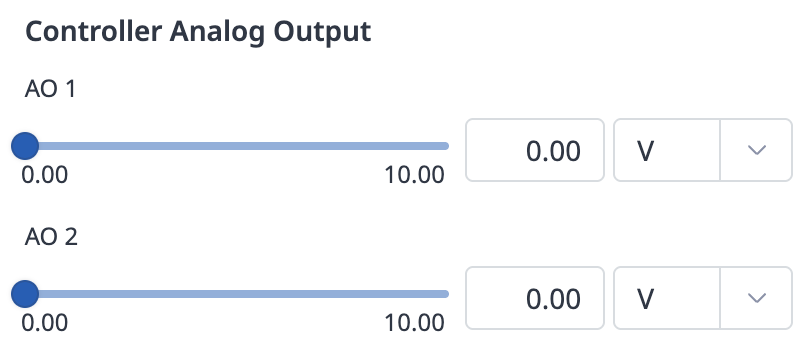

控制器模拟输出

1. 单击Controller Analog Output (控制器模拟输出)上的下拉列表以选择要检查的项目。

   • 所选项目的模拟输出信息显示在下拉列表的右侧。

   • 模拟输出信号类型的默认值是电压。

2. 更改模拟输出值。
