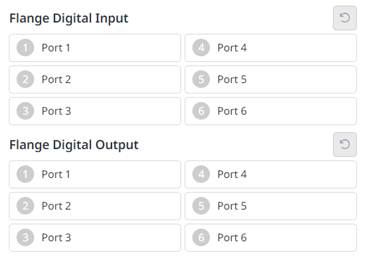

E/S da flange

Entrada digital de flange

1. Verifique o número da porta do dispositivo ligado à flange.
2. O seguinte é apresentado dependendo do estado da entrada digital do número correspondente.
   • Se o sinal digital for um sinal elevado, o ícone é apresentado a verde claro.
   • Se o sinal digital for um sinal baixo, o ícone é apresentado a cinzento.

Nota

• Se o sinal digital for Alto mesmo quando a entrada digital estiver definida como entrada de segurança, o ícone é apresentado a azul e, se for Baixo, é apresentado a cinzento.

Saída digital da flange

1. Verifique o número da porta do dispositivo ligado à flange.
2. Prima o ícone ligar/desligar correspondente ao número da porta para ativar ou desativar a saída digital.
   • Quando o ícone Ligado é pressionado, o ícone muda para verde claro e a porta correspondente é ativada.
   • Quando o ícone Desligado é pressionado, o ícone muda para verde claro e a porta correspondente é desativada.
